航空涡扇喷气发动机结构造型设计

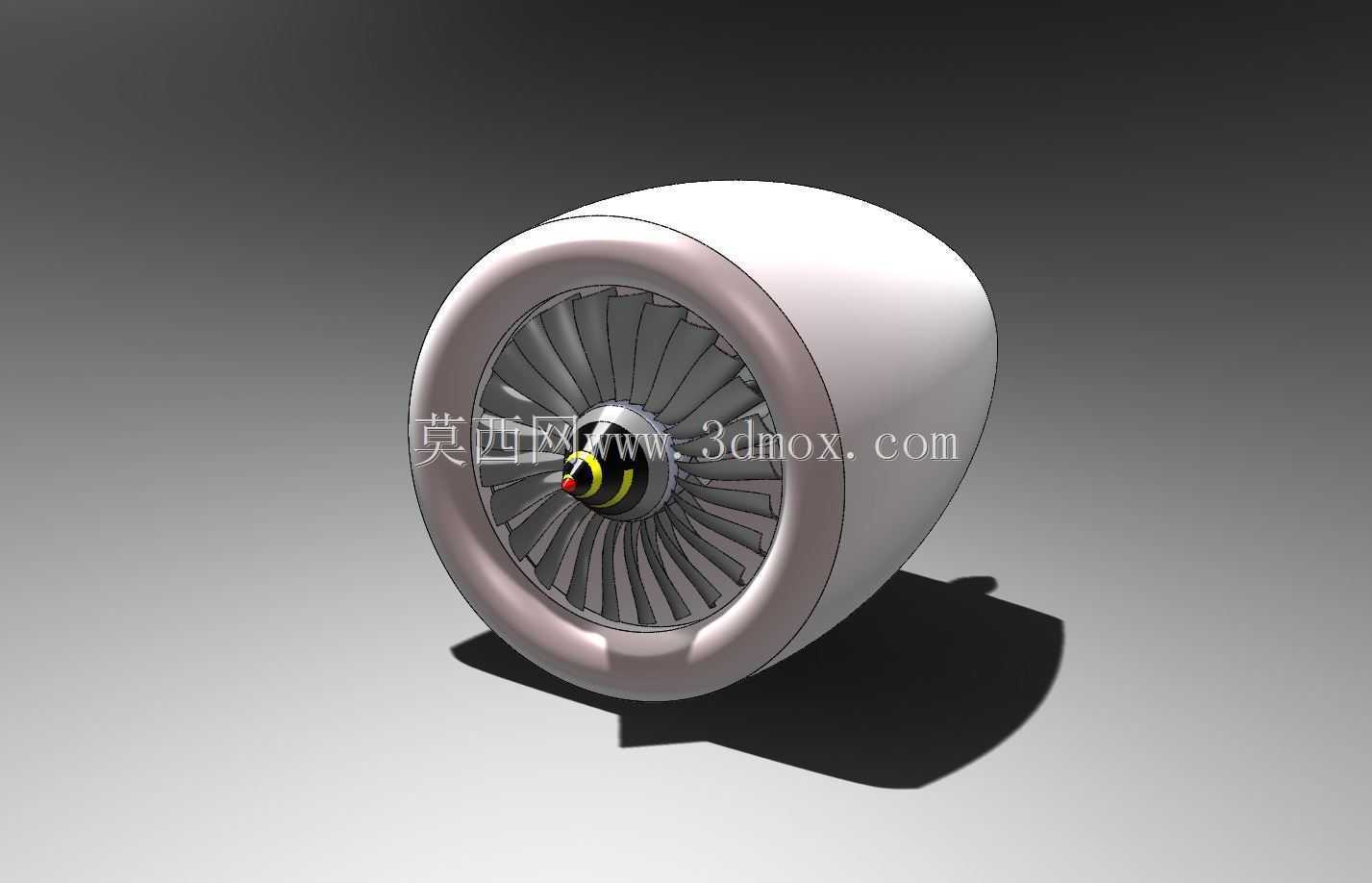

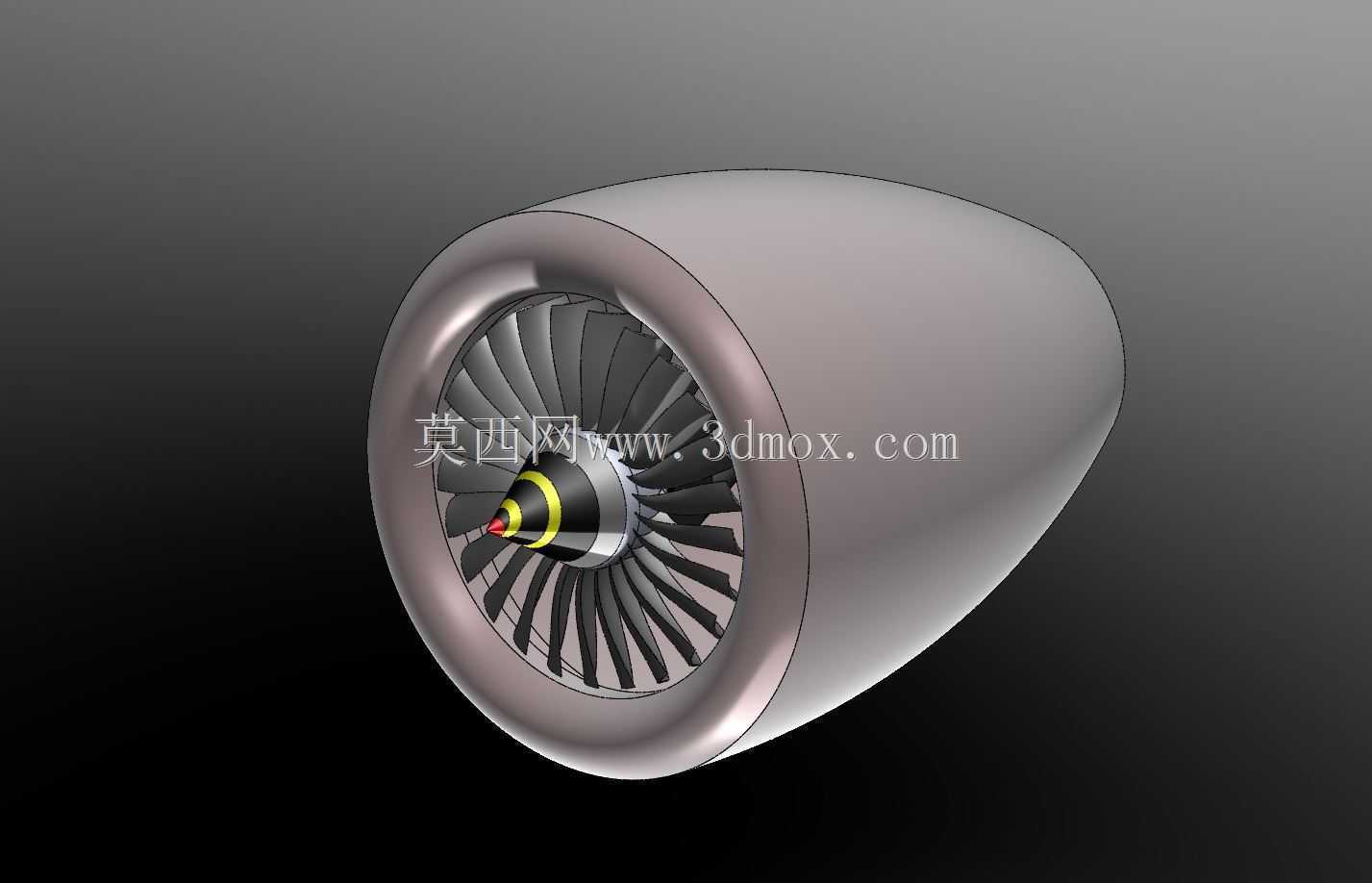

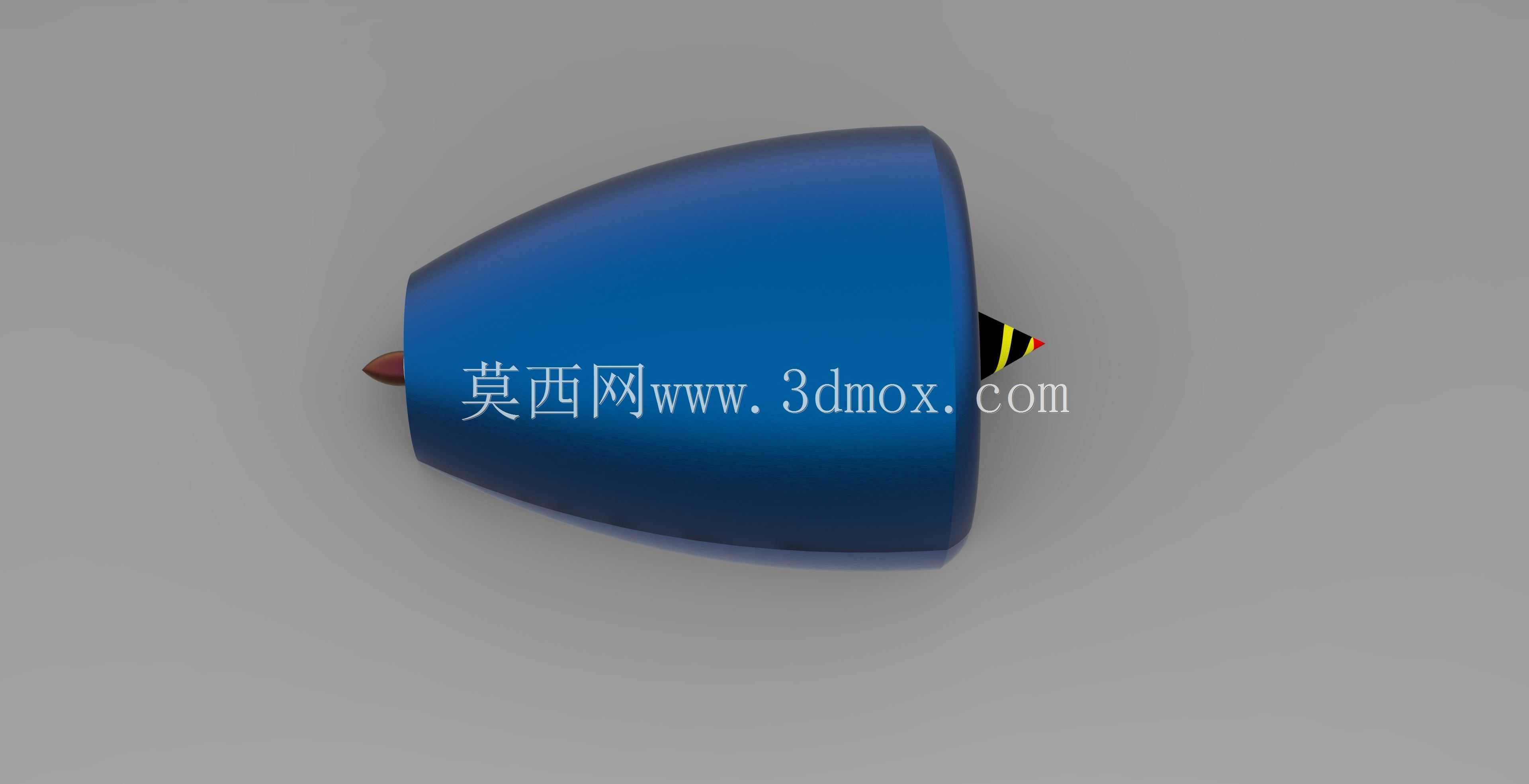

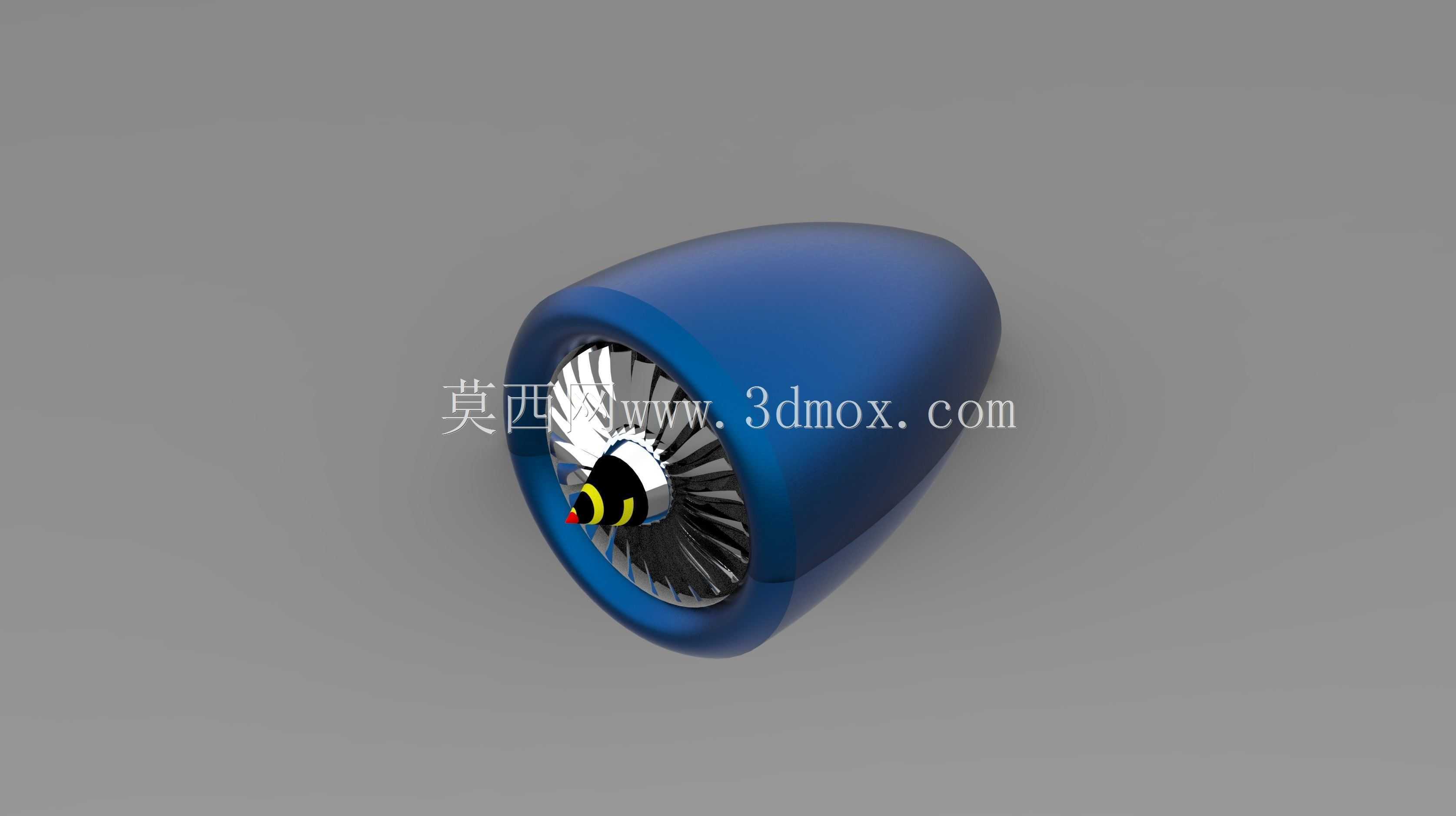

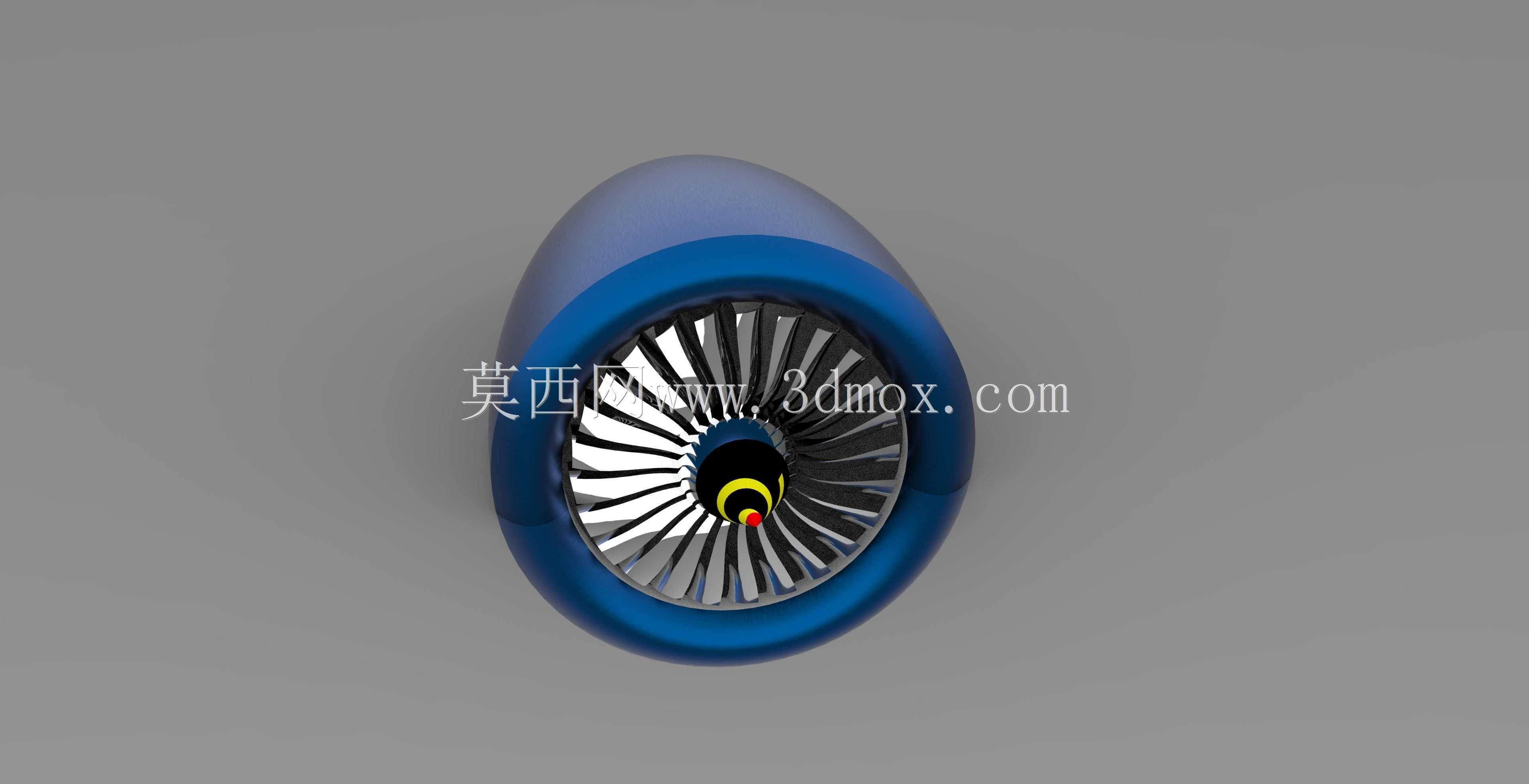

　　这套喷气发动机造型围绕中小推力航空推进单元的典型构型展开，整体采用短舱包覆核心机的布局，前端为大直径进气道与风扇段，向后依次衔接压气机、燃烧室、涡轮及尾喷口，外廓呈流线型纺锤体，短舱外壁光滑连续，进气唇口做圆弧过渡以降低来流阻力。从结构建模的角度看，风扇段是整个动力单元最直观的部分：多级叶片沿轮毂周向均布，叶型带有明显的扭角与掠形，叶根与轮盘通过榫槽式连接特征表达，叶尖与短舱内壁之间保留均匀的叶尖间隙，这一间隙在实际压气机设计中直接影响漏气损失与喘振裕度，建模时需严格控制同心度。进气锥采用纺锤形整流罩，引导来流平滑进入风扇盘面，避免前缘气流分离。

　　核心气流路径遵循涡扇发动机的基本组织逻辑：空气经进气道分流，一部分进入外涵道直接向后喷出提供大部分推力，另一部分进入多级压气机逐级增压。压气机段在模型中通过多级轮盘与叶片阵列体现，级数与压比对应，高压气体最终汇入燃烧室。燃烧室区域位于压气机与涡轮之间，是燃油雾化、掺混与稳定燃烧的腔体，设计上需保证高温高压下火焰筒的结构完整性，同时组织冷却气膜降低壁面热负荷。燃烧后的高温燃气驱动高压涡轮与低压涡轮做功，涡轮叶片通过轮盘轴系反向带动前端压气机与风扇，形成功的闭环；涡轮叶片通常带有内部冷却通道与气膜孔，以承受远超材料熔点的燃气温度，这部分在结构表达上可通过叶身细节与榫根特征加以区分。

　　从安装边界看，该短舱式动力单元在实际飞行器上通过吊挂或短舱支架与机翼、机身连接，安装节需传递推力、重力及振动载荷，因此短舱上部通常预留吊挂接口与主辅安装点。外形尺寸方面，进气道直径决定风扇流量与涵道比，大涵道比构型短舱粗短、亚声速巡航经济性好，适合民航客机与运输机；小涵道比构型细长、高空高速性能突出，更贴近战斗机与教练机需求。尾喷口采用收敛型结构，用于加速排气、将压力能转化为动能，喷口面积在可调喷管设计中还会随工况变化以匹配涡轮背压。

　　在应用场景上，这类推进单元覆盖商用与军用航空、无人机及工业燃气轮机衍生领域。长航时无人机与无人作战飞行器对油耗与推重比敏感，倾向选用高涵道比、轻量化短舱；海洋巡检与工业级无人机则更看重可靠性与抗腐蚀维护性。建模过程中，叶片阵列、回转体短舱与轴系同轴度是三大要点：叶片需用曲面特征保证叶型光顺，短舱通过旋转与放样形成连续外表面，核心机各段则以同一轴线为基准装配，确保转子动力学上的同心要求。整机还需考虑附件机匣、管路与线缆的集成空间，在不牺牲结构完整性的前提下压缩轴向尺寸、减轻重量。总体而言，该模型完整体现了进气增压、燃烧做功、涡轮驱动与喷气推进的能量链路，既可作为航空动力结构认知与教学演示的载体，也能为推进系统选型、短舱气动布局及吊挂接口设计提供直观的三维参照。
