轴流式燃气轮机核心转子总成结构

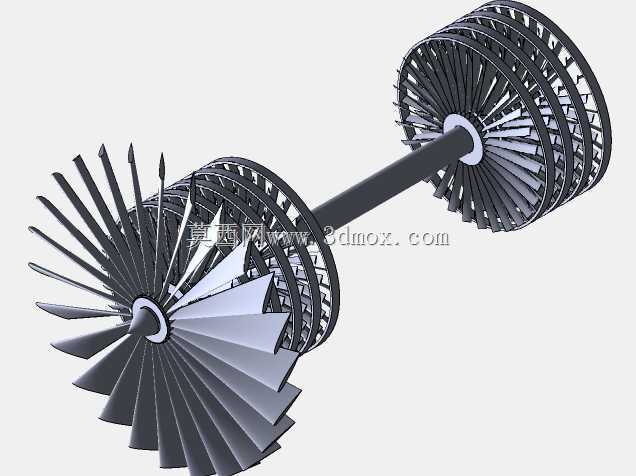

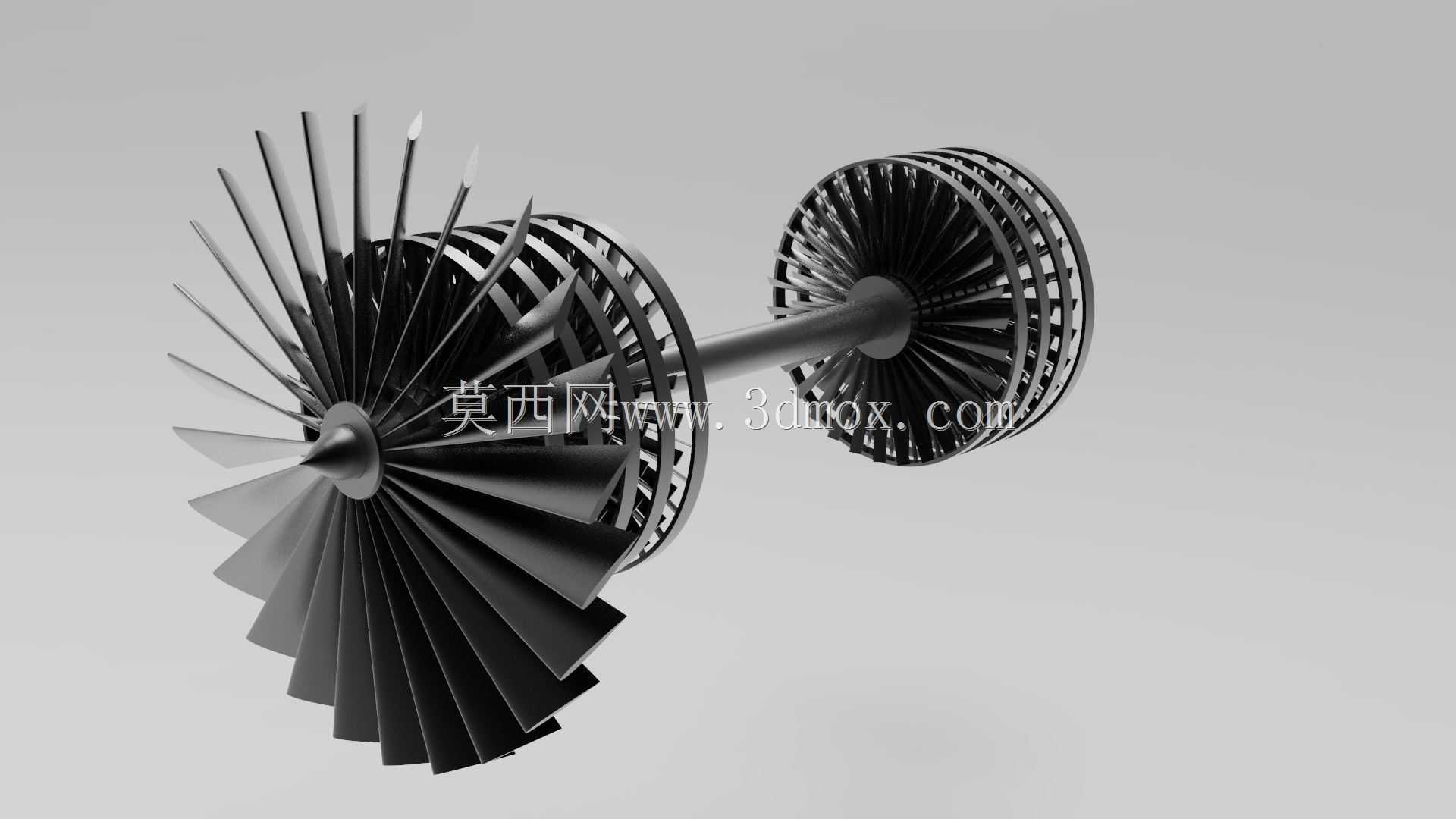

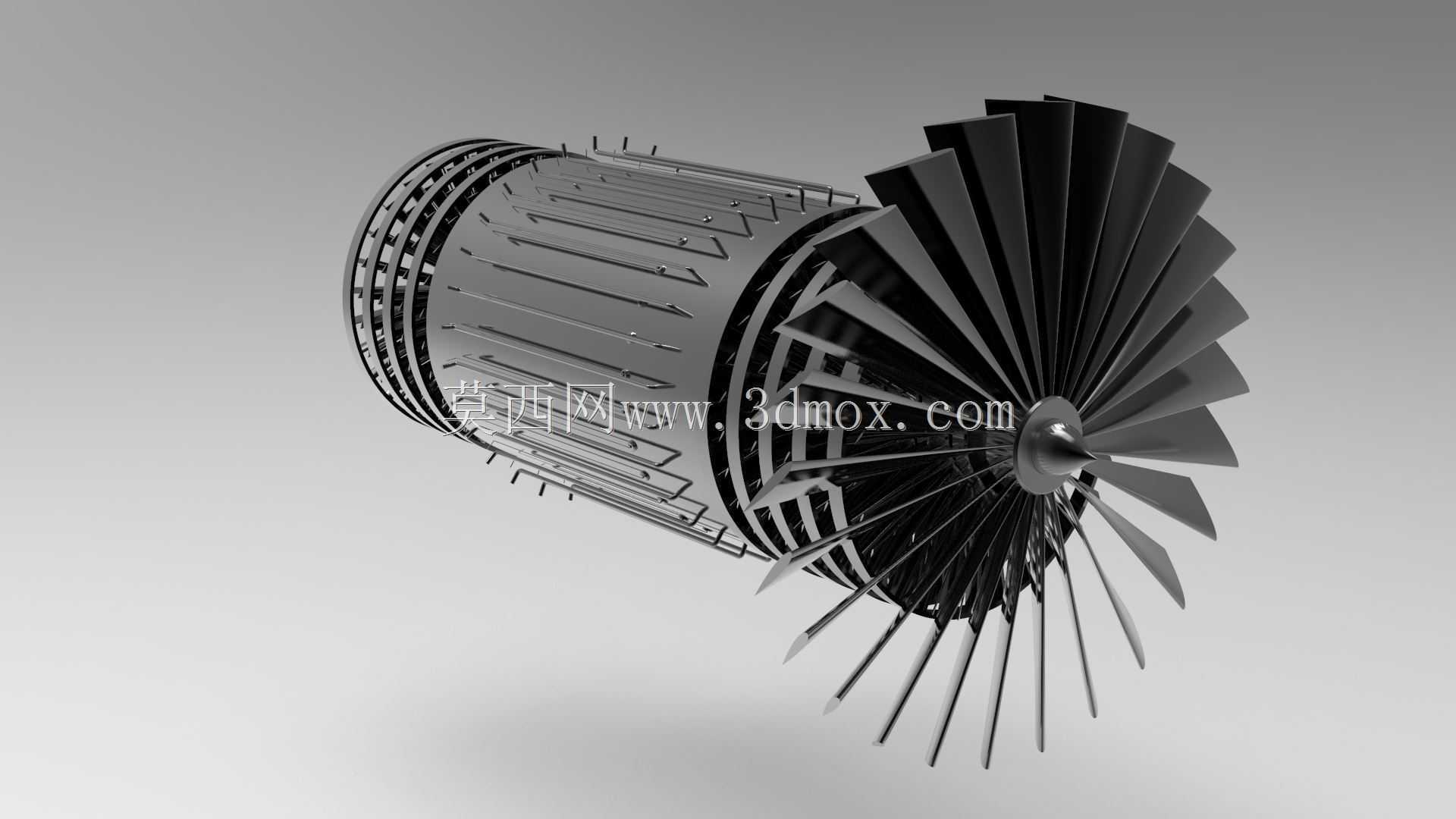

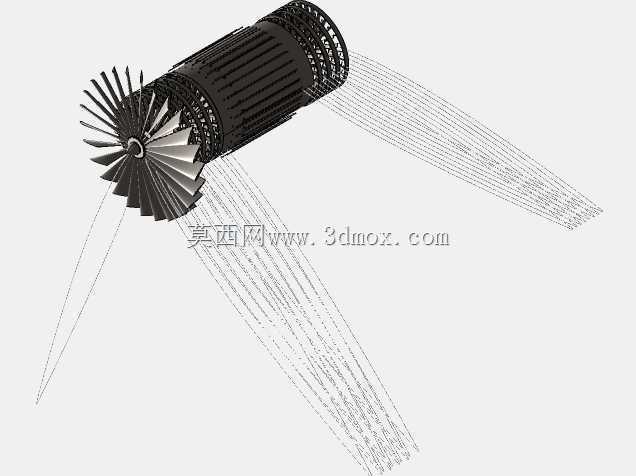

　　这套轴流式燃气轮机核心转子总成的三维结构，完整还原了燃气发生器从进气端到做功端的多级叶栅排布逻辑，在航空推进、地面分布式发电、油气管道增压输送以及大型舰船动力驱动场景中都属于核心做功部件。实际工程应用里，这类转子总成需要在每分钟上万转的高转速工况下持续运行，前端多级压气机叶片负责对进入流道的空气逐级压缩，提升空气压力与温度后送入燃烧室与燃料混合燃烧，高温高压燃气再向后冲击涡轮叶片，将燃气的热能与压力能转化为转子旋转的机械能，一部分扭矩用来驱动前端压气机持续工作，剩余输出扭矩即可带动发电机、螺旋桨或者工艺管线的增压泵运行。

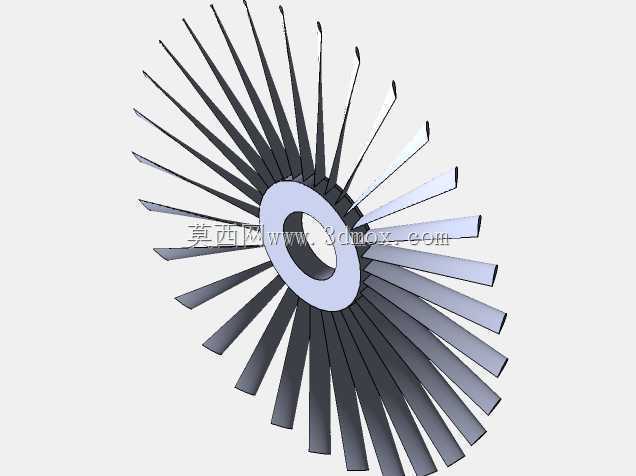

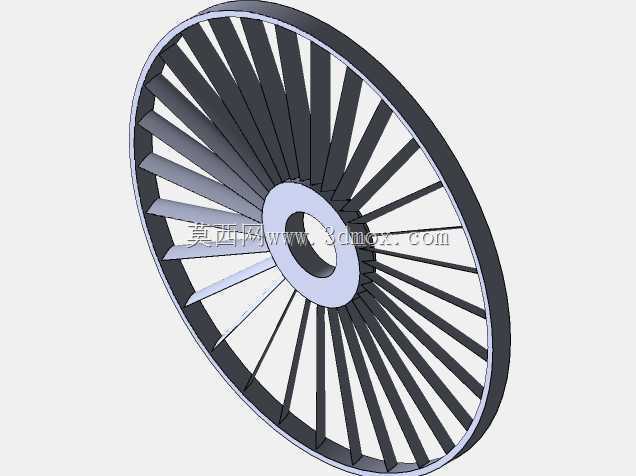

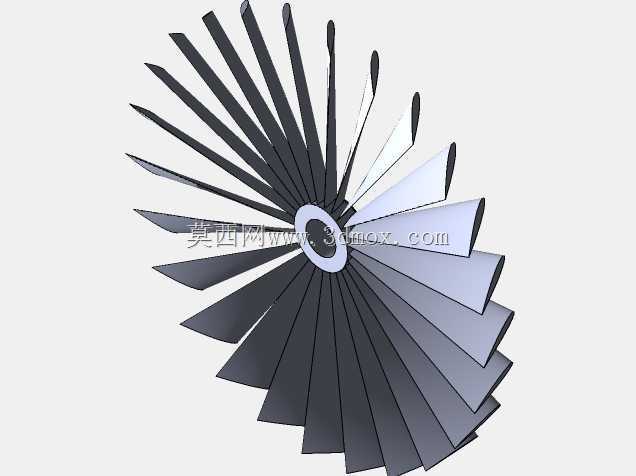

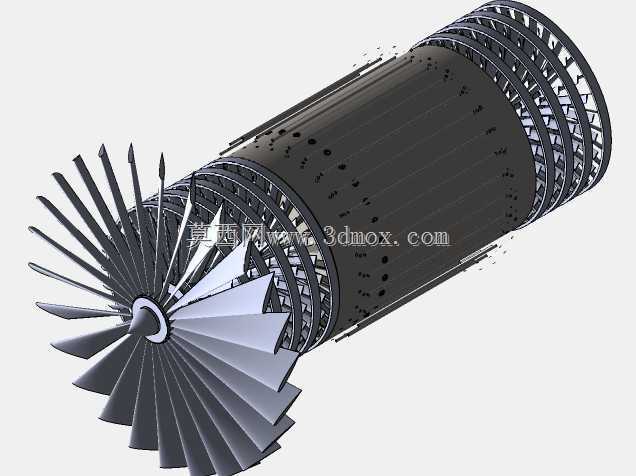

　　从结构设计思路来看，整套转子采用同轴串联的布局逻辑，前端压气机段的多级叶片按照气动计算得到的安装角逐级排布，每一级叶片的叶型弦长、扭角、叶尖间隙都匹配对应级的气流流速与压力参数，靠近进气端的前几级叶片叶型更长、扭角更大，用来适配大流量低速进气的工况，随着气流逐级被压缩，流道通流面积逐步收窄，后几级压气机叶片的叶高相应降低，保证气流在各级流道内的轴向速度维持在设计区间，避免出现喘振或者气流分离。后端涡轮段的叶片需要直面燃烧室喷出的高温燃气，叶型设计更偏向大折转角的冲动式或者反动式叶型，尽可能把燃气的动能转化为转子的旋转扭矩，叶片根部采用枞树型或者燕尾型的榫头结构与轮盘榫槽配合，既可以在高速旋转时承受巨大的离心载荷，也能在热态工况下预留热膨胀的余量，避免热应力集中导致叶片根部出现疲劳裂纹。

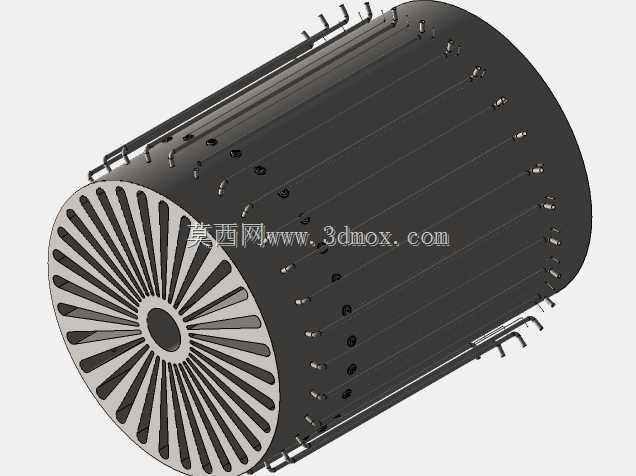

　　转子的主体筒段沿周向均匀布置了纵向的加强筋与导流结构，一方面作为各级轮盘的安装基体，保证所有级的叶栅同轴度误差控制在极小的范围内，高速旋转时不会因为偏心产生额外的振动载荷；另一方面筒身的镂空与筋条结构也兼顾了转子轻量化的需求，在保证整体刚性、满足临界转速设计要求的前提下，尽可能降低转子的整体转动惯量，让机组在启动、变负荷工况下的响应速度更快。转子的输出端与负载端的连接法兰预留了标准的止口与螺栓孔位，安装时可以直接与减速箱或者发电机输入轴对接，轴向定位依靠轴肩与锁紧螺母完成，周向扭矩通过端面键或者过盈配合传递，能够覆盖数百千瓦到数兆瓦级动力机组的安装接口需求。

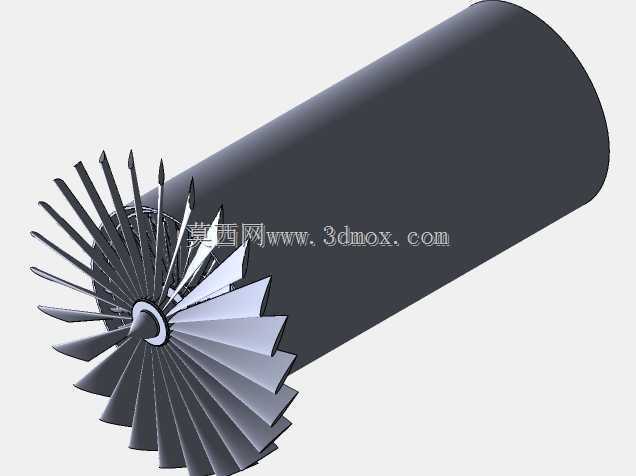

　　在安装边界方面，整套转子总成的径向最大尺寸出现在末级压气机或者第一级涡轮的叶尖位置，设计时叶尖与机匣内壁之间预留了符合行业规范的微小间隙，既要避免转子高速旋转、热态伸长刮蹭机匣，又要尽可能减少叶尖间隙导致的燃气泄漏，保证机组的整体效率。转子的轴向长度需要和机匣、燃烧室、轴承座的安装跨度完全匹配，两端的轴颈尺寸适配径向滑动轴承或者滚动轴承的安装规格，轴承的安装位预留了润滑油路的对接通道，运行时可以持续向轴承摩擦面供给压力润滑油，带走高速旋转产生的热量与磨屑。

　　建模过程中所有叶片的叶型曲面都按照气动型线逐张构建，榫头、轮盘、中心筒的配合面全部保留了实际工程的倒角、退刀槽与密封槽结构，没有做不合理的简化，既可以用来做机组的装配干涉校验、转子动力学仿真的几何输入，也可以作为教学演示、结构拆解的直观载体，帮助设计人员理清多级叶栅的排布逻辑、转子内部的载荷传递路径，在新机组改型、老旧机组备件测绘、职业院校动力工程专业实训场景中都能提供清晰的结构参考。
