航空涡扇发动机宽弦风扇叶片转子结构

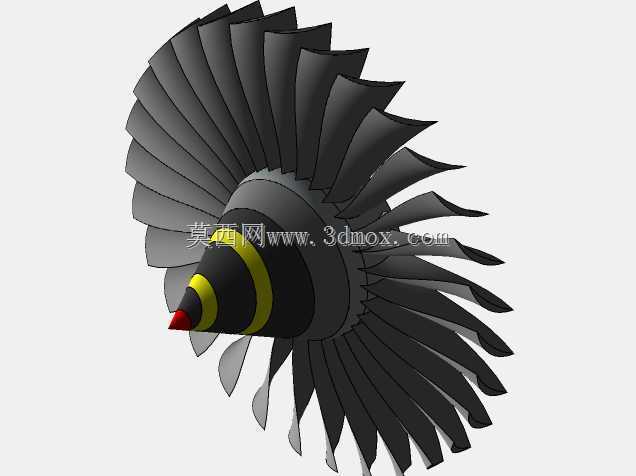

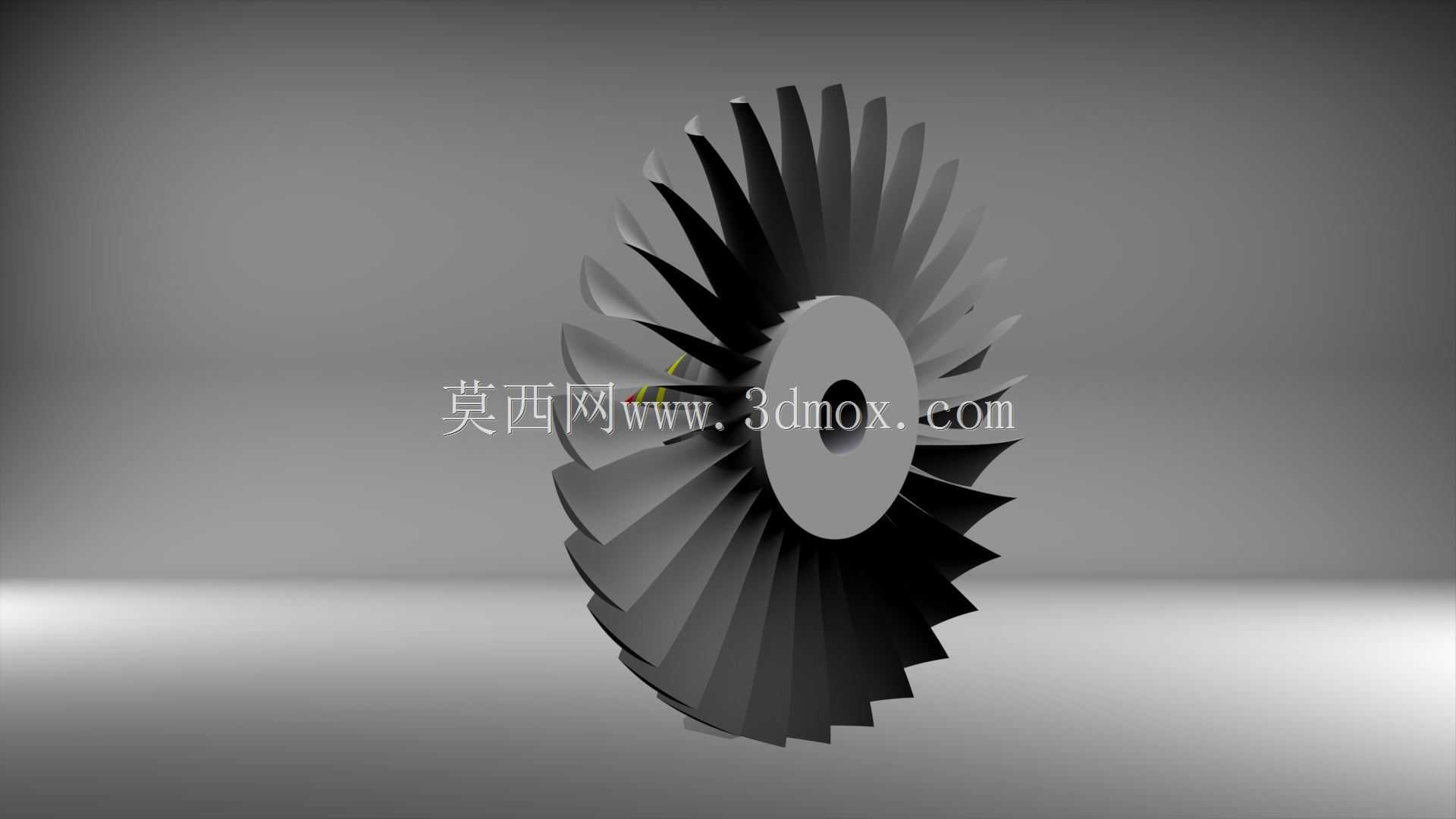

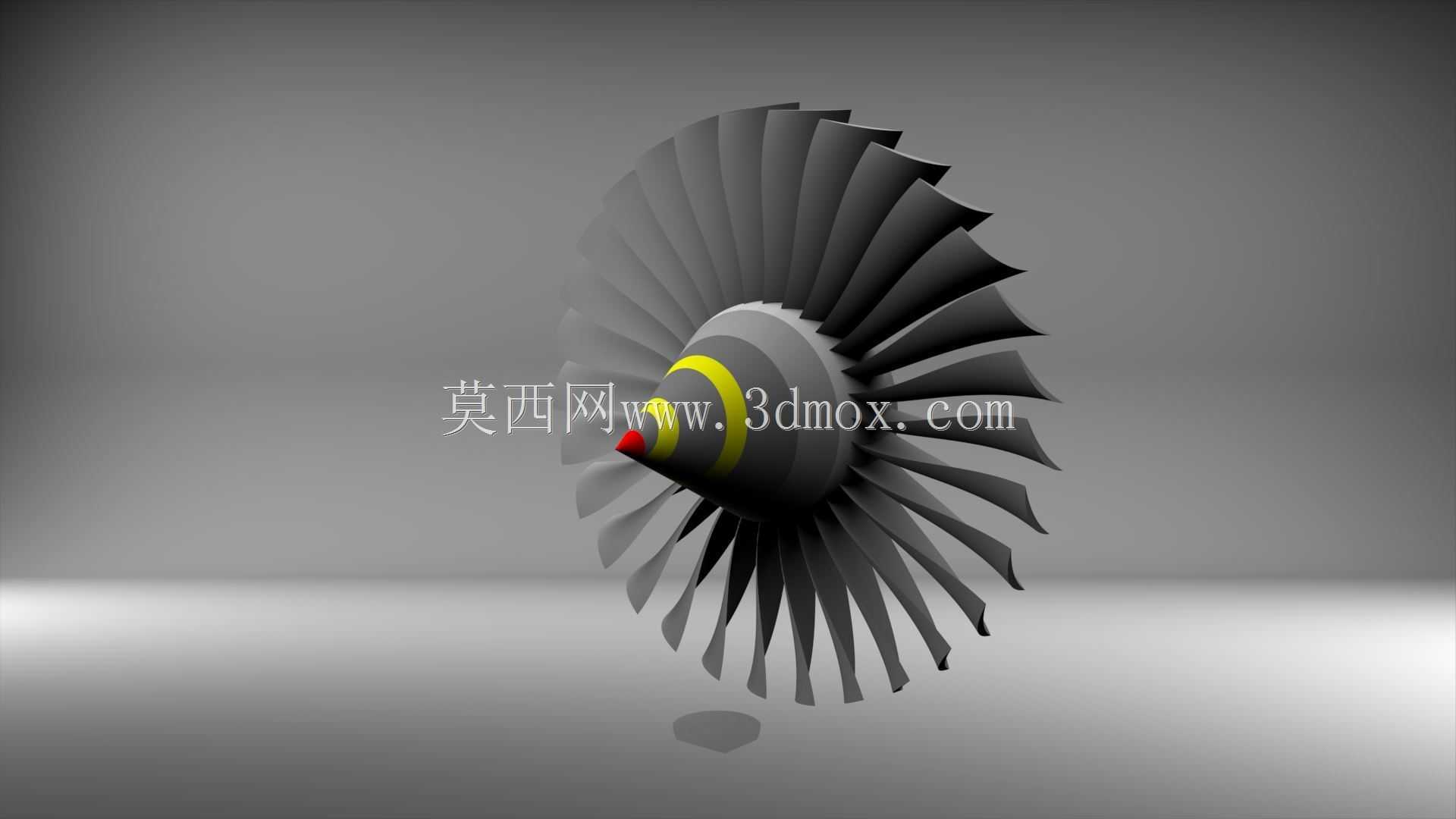

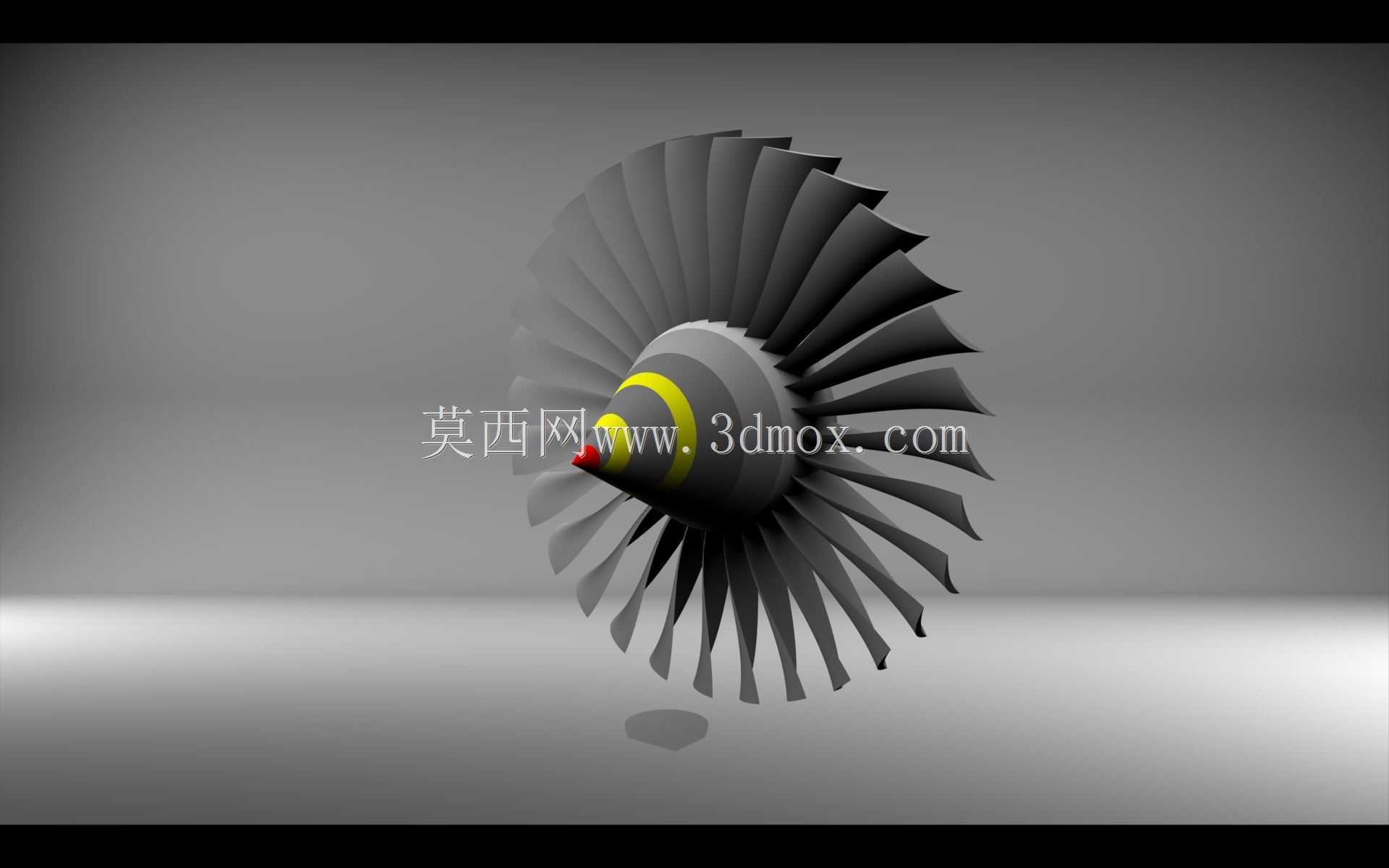

　　这套三维结构围绕大涵道比涡扇发动机前端风扇转子展开，还原了宽弦掠形叶片、轮盘锥毂、整流尖锥及叶根锁紧区域的几何关系，适合用于航空发动机原理展示、风扇级结构方案论证、教学拆装演示以及叶轮机械外形评审。实际工程中，风扇转子是涡扇发动机最前端的做功部件，吸入空气后将一部分气流送入压气机参与燃烧循环，另一部分经外涵道直接产生主要推力；它的气动效率、抗外物损伤能力和轮盘强度，直接决定发动机起飞推力、巡航油耗和鸟撞后的安全裕度。建模时没有把叶片简化成等厚平板，而是按三维扭掠思路处理：叶根处弦长较短、安装角较大，以适应轮盘附近较低的线速度并保证离心力承载截面；叶尖处弦长加宽、叶型较薄并带有后掠特征，用于降低高叶尖速度下的激波损失。

　　相邻叶片沿周向均匀排布，形成完整风扇级，叶尖与机匣之间需要保留可控间隙，间隙过大会降低压比和效率，过小则在热膨胀、振动和机动飞行时可能碰磨。轮盘部分采用锥鼓混合过渡，前端收敛为整流尖锥，尖锥表面引导来流平滑进入叶道，避免中心区域出现分离；锥毂与叶片根部的衔接区是高应力部位，模型保留了较大的圆角过渡和榫槽安装空间，便于后续讨论燕尾榫或枞树榫连接方式。叶片本身承受巨大离心载荷，叶根截面要把拉力传入轮盘，叶身还要承受气动弯矩、振动激励和温度梯度，因此宽弦设计不仅提升单叶增压能力，也能减少叶片数量、提高抗鸟撞刚度。从安装边界看，转子后端需与低压压气机或风扇盘轴系对接，轴向靠端面定位，周向通过榫槽和锁紧件固定，

　　运转前要控制整套转子的动平衡等级；前端整流锥随转子一起旋转，外廓不能超出进气道内壁，叶尖直径、轮毂比和叶片数共同决定风扇流量与涵道比。结构评审时，可沿周向剖切检查叶根槽距、轮盘腹板厚度和中心轴孔余量，也可单独取出叶片观察积叠线、前后缘半径和叶尖型线。对于教学或展示场景，该模型能清楚说明进气、叶片做功、内涵与外涵分流的基本路径；对于设计练习，可在此基础上调整叶片数、掠角、弦长和轮毂锥度，再结合转速、流量和压比参数评估气动与强度之间的折中。整体几何没有附属管路和燃烧室，重点集中在风扇转子这一核心动部件，便于从业者理解叶片如何把轴功率转化为气流压力与推力，以及轮盘、锥毂和叶根在高速旋转中的功能分工。
