六槽外啮合间歇转位槽轮传动组件

项目分类:通用机械零部件 发布时间:2024-08-22 ID:765540
  • 六槽外啮合间歇转位槽轮传动组件
  • 六槽外啮合间歇转位槽轮传动组件
  • 六槽外啮合间歇转位槽轮传动组件
  • 六槽外啮合间歇转位槽轮传动组件

  这套间歇传动组件的核心功能是把驱动端的连续匀速回转,转换成从动工位轴的步进式间歇转位,在多工位回转工作台、包装线分度送料、胶片牵引、轻载自动装配转盘这类需要精准停位的场景里十分常见。整套结构没有复杂电控元件,纯靠几何轮廓锁合完成分度、定位与运动切换,在有粉尘、少量切削液或者需要长期免维护运行的工位上,比依靠伺服频繁启停的方案更耐粗放工况,调试完成后重复定位一致性好,停机阶段靠锁止弧贴合保持工位固定,不会因外力触碰出现转盘漂移。

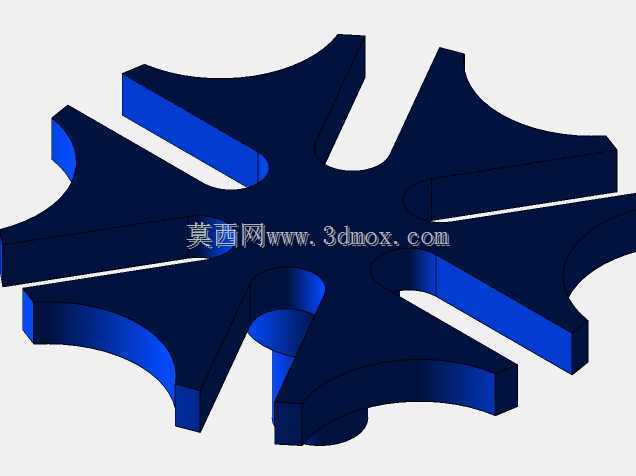

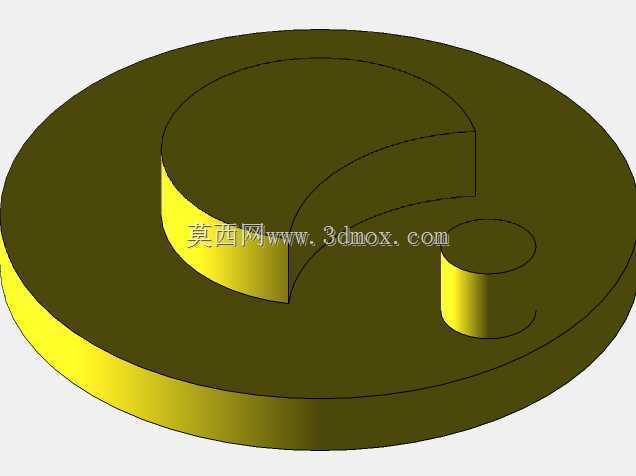

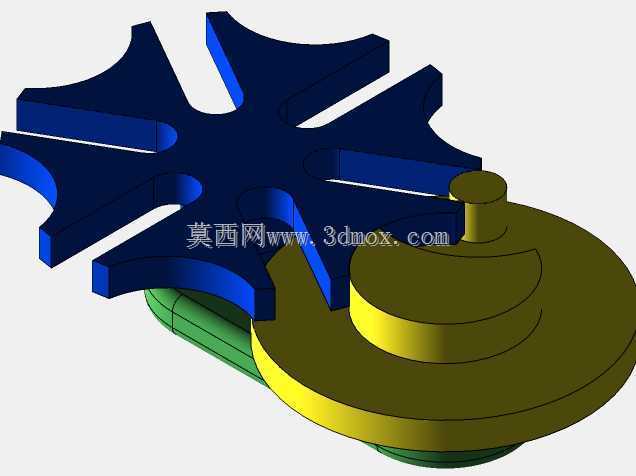

  从结构拆解来看,组件分为主动拨盘、六槽从动槽轮、底部支撑座三层。从动轮外缘均匀开出六条径向直槽,槽口两侧做了导入圆弧,拨盘上的圆柱销在进入和退出槽道时不会发生刚性撞击;拨盘本体带有一段与槽轮外圆匹配的凹形锁止弧,当圆柱销脱离槽道的瞬间,锁止弧刚好扣住槽轮的圆弧外缘,把从动件完全抱死在停位角度,直到下一次拨销重新切入下一条槽。六槽配置对应每次转位六十度,一个完整驱动周期里槽轮只有六分之一时间在转动,其余六分之五工位保持静止,留给执行机构足够的作业窗口,比如压装、上料、检测、卸料这些工序都能在停位区间完成。

  建模时先从分度运动学反推轮廓:槽轮的槽数决定动停比,六槽方案兼顾了转位冲击和工位数量,槽数过少会让单次转角过大、启动瞬间角加速度峰值偏高,槽数过多则槽道根部壁厚被削弱、从动轮刚性下降。径向槽的宽度与拨销直径采用小间隙配合,间隙控制在既能自由滑动又不产生明显回差的范围;拨销中心到主动轴的回转半径,按照槽轮中心到槽道对称线的垂直距离几何换算,保证拨销进入槽道时的相对速度方向顺着槽的走向,避免插入瞬间出现别卡。锁止弧的起止角度严格和拨销入槽、出槽相位对齐,弧面之间保留微量转动间隙,既不能在分度阶段发生摩擦剐蹭,也不能在停位时出现旷量。

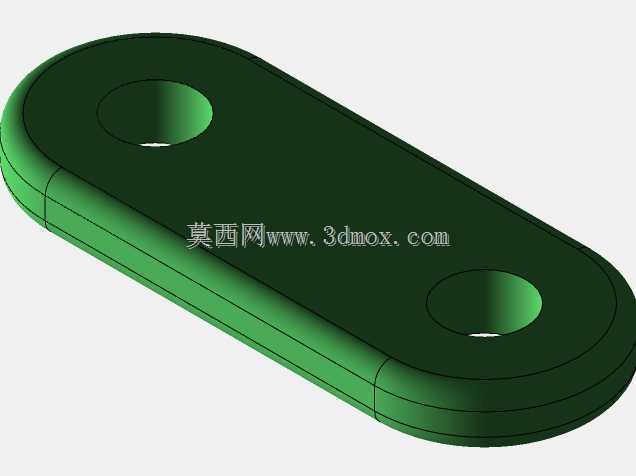

  安装边界方面,主动轴与从动轴的中心距是整套机构最核心的装配尺寸,两根轴必须保证平行度,端面高度对齐,拨销的轴向位置要落在槽轮板厚的中间层,防止拨销单侧受力产生弯矩。槽轮根部做了圆角过渡,消除六槽交汇中心处的应力集中,长期频繁启停冲击下不会从根部萌生裂纹;底部支撑座承担两根轴的轴承定位,座体轮廓避让槽轮转动的最大外圆,转盘下方预留了工位夹具的安装法兰面,外接工作台时可以直接把槽轮上端面作为分度基准面锁固。实际选型时要核算工位转盘的转动惯量,惯量偏大的场合需要在拨盘入槽段附加缓冲,或者降低驱动转速,把拨销切入时的冲击控制在材料许用接触应力以内;槽道工作面和拨销表面属于高频摩擦副,表面硬度要匹配,避免长期运行后槽口磨出凹坑影响分度精度。整体结构紧凑,没有外伸的冗余杆件,在设备内部占用的布置空间近似为两层圆盘的投影范围,很适合嵌入空间受限的分度工位。
