星载可展开抛物面卫星通信天线结构

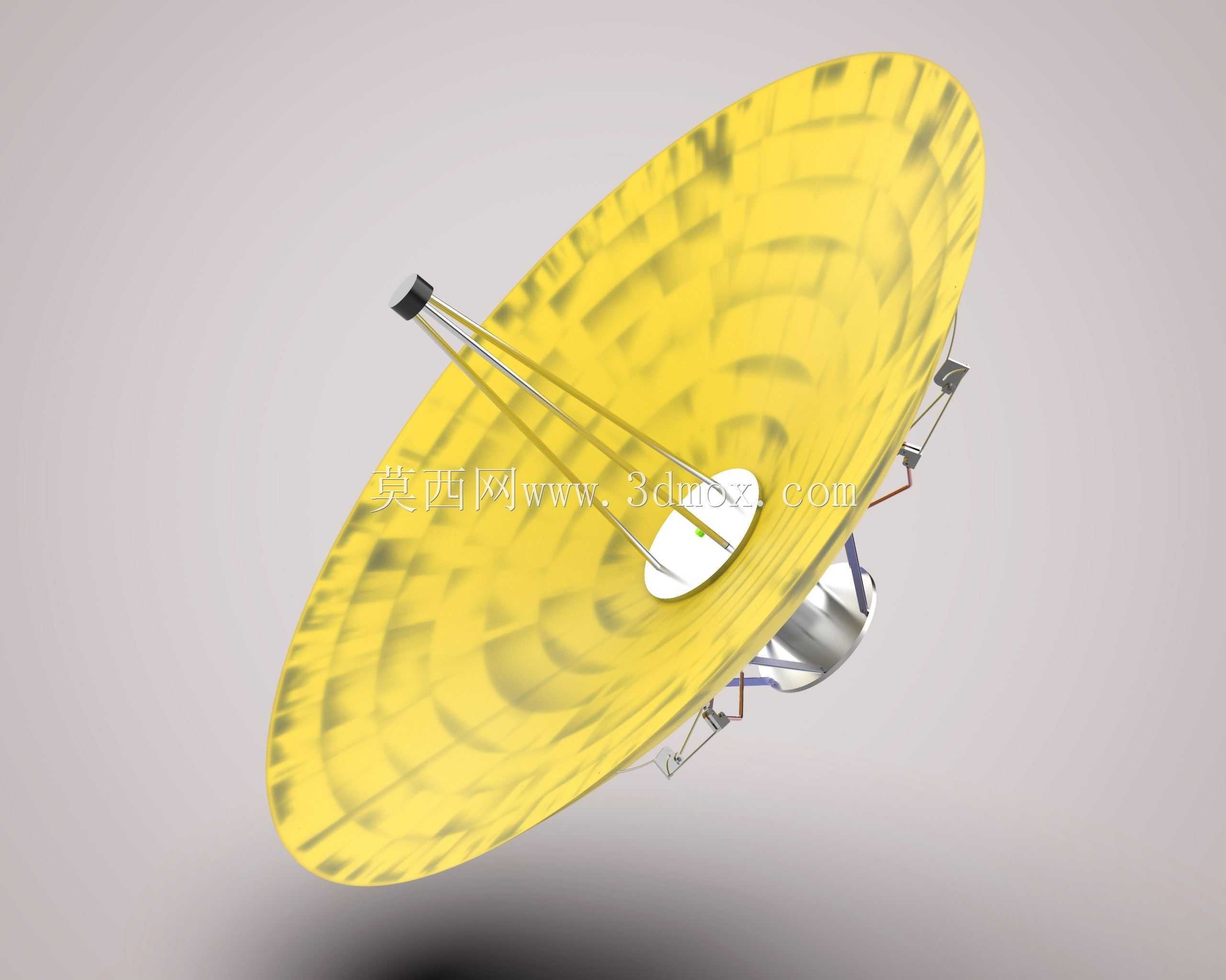

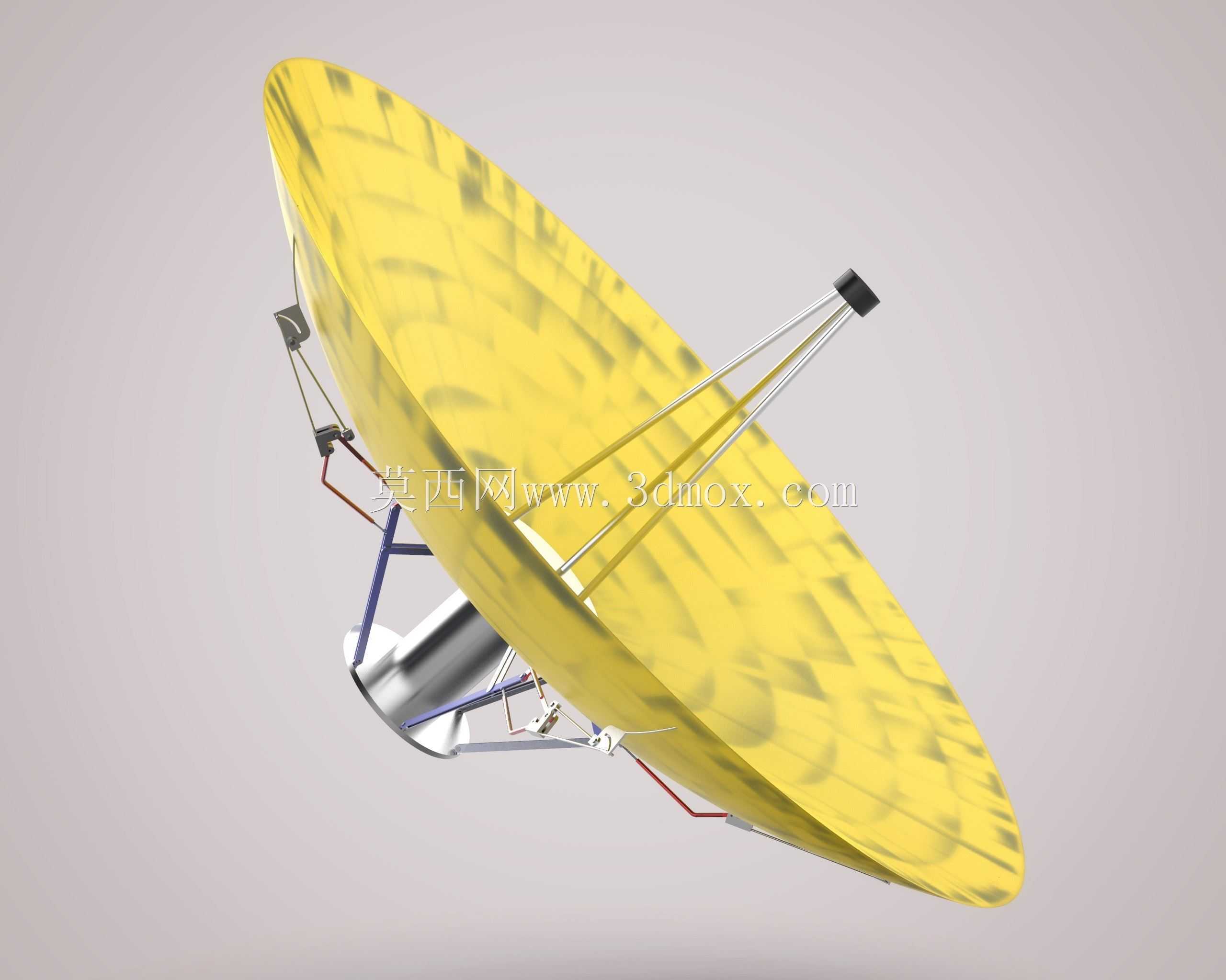

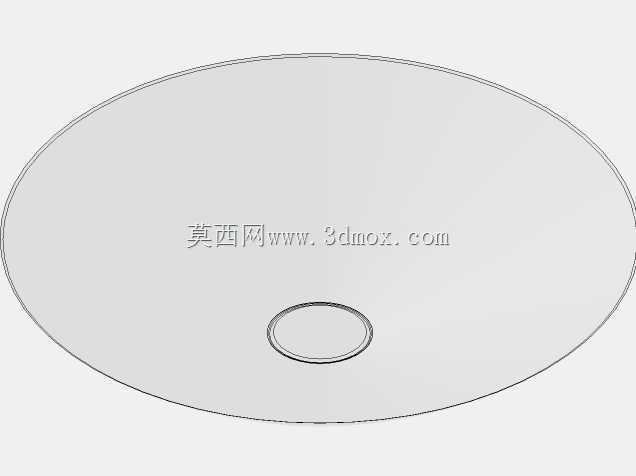

　　这套可展开抛物面通信天线的结构设计，核心围绕星地远距离射频信号的收发需求展开，反射面采用大口径旋转抛物面构型，抛物面的几何曲率经过严格光学匹配，焦点精准落在馈源安装位，入射的平行卫星信号经曲面反射后可全部汇聚到馈源接收端，发射状态下馈源辐射的球面波经反射面整形后变为定向平面波束，最大限度压缩波束发散角，提升远距离传输的信号增益。

　　从实际部署场景来看，这类天线既适配地面固定式卫星通信地面站，也可作为星载可展开天线随运载火箭发射入轨：受火箭整流罩内部包络尺寸限制，发射阶段天线的支撑桁架、反射面分片结构均可折叠收拢，整体占用空间压缩至工作状态的几分之一，入轨完成姿态调整后，各展开机构按预设时序动作，桁架杆件通过铰接节点逐段锁定，反射面分片拼接后保证整体型面精度，型面公差控制在射频工作波长的几十分之一以内，避免型面畸变造成波束旁瓣升高、增益损失。

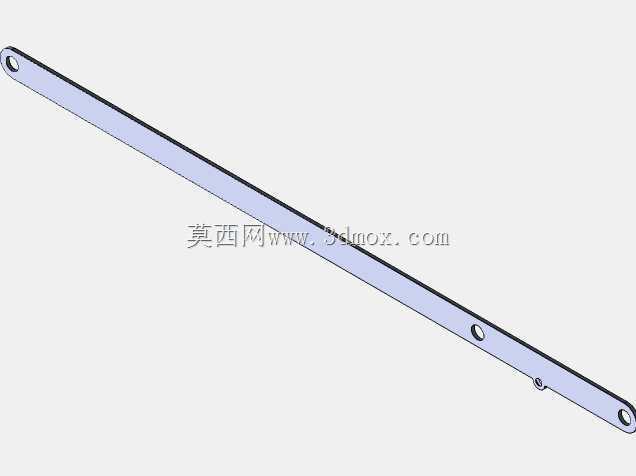

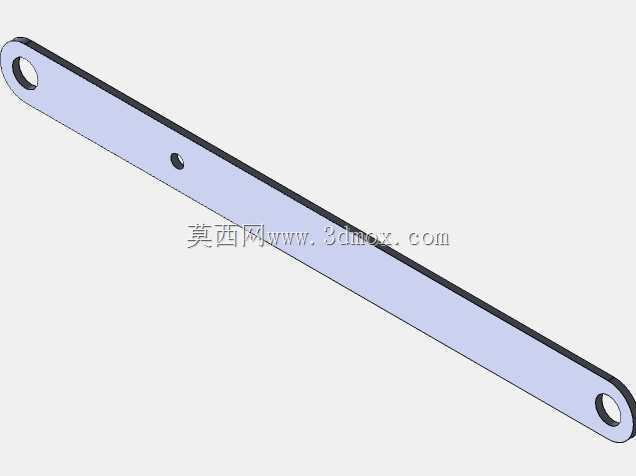

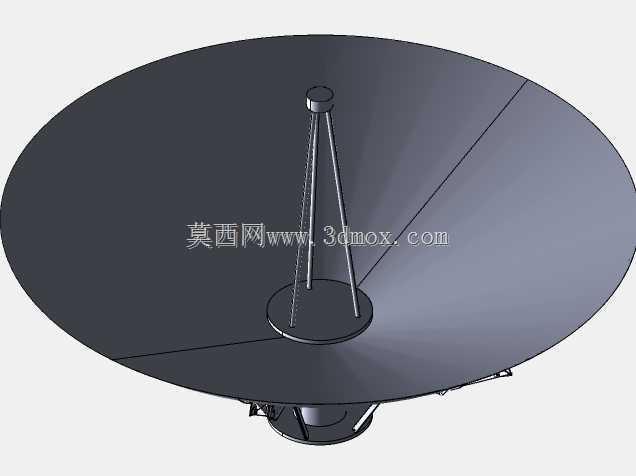

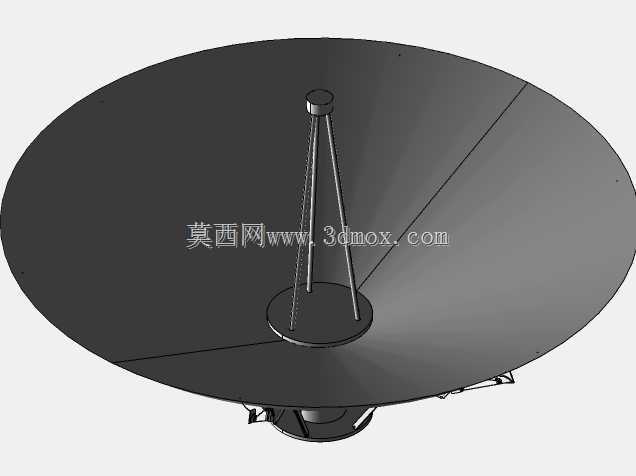

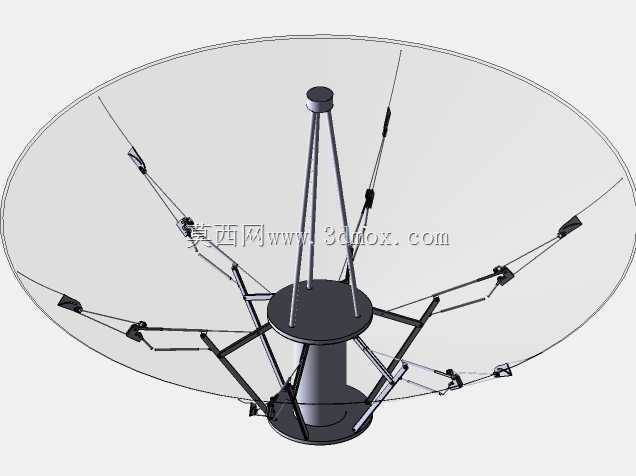

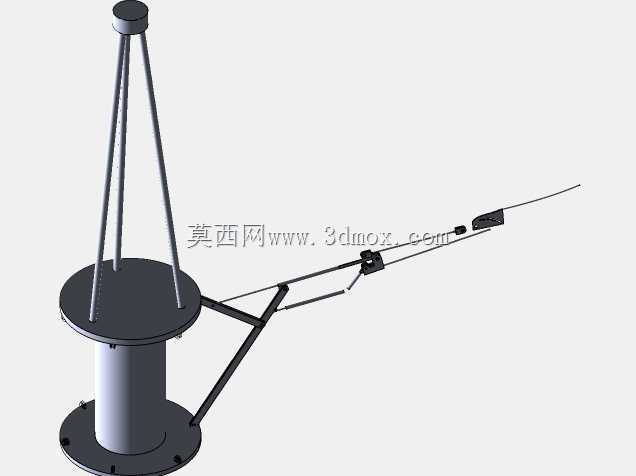

　　结构布局上，反射面背部布置了辐射状加强筋与支撑背架，既保证大尺寸薄反射面的刚性，抑制自重、温度交变带来的型面变形，也尽可能控制整体结构重量；三根斜向布置的馈源支撑杆从反射面外缘延伸至焦点位置，杆身采用轻量化桁架构型，在保证馈源安装位置同轴度、位置度的前提下，减少杆件自身对射频波束的遮挡，降低遮挡带来的信号损耗。反射面中心位置设置馈源安装座与馈电走线通道，背部集成了方位俯仰调节铰接机构，地面站部署时可根据目标卫星的轨道位置调整天线指向角度，角度调节机构带有锁紧定位结构，大风工况下可锁定姿态避免风载引发指向偏移。

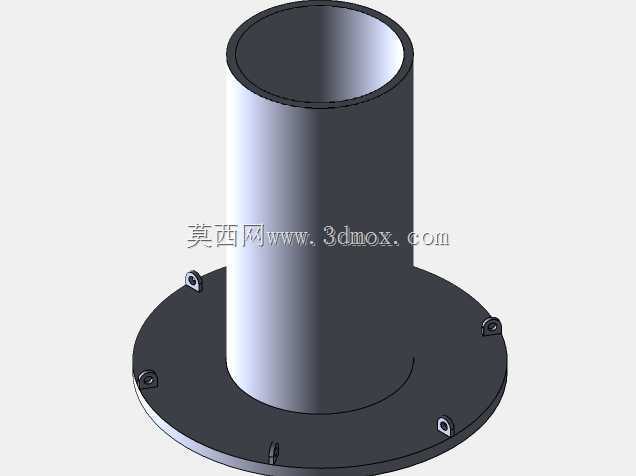

　　安装边界层面，天线底部设置标准连接法兰，可与地面站伺服转台、星体安装基座直接匹配，收拢状态下所有外伸杆件均不超出反射面包络，无需额外拆解即可装入运输包装箱与整流罩；展开到位后各铰接点均设置机械锁止结构，保证长期服役过程中结构谐振频率避开伺服驱动、卫星姿态调整的振动频段，不会发生共振失稳。针对户外与太空服役环境，反射面铺层预留了温度变形补偿余量，背架杆件选用低膨胀系数构型，减小高低温循环下的焦点位置漂移，保障通信链路长期稳定工作。
