车载便携定位追踪终端防护外壳结构

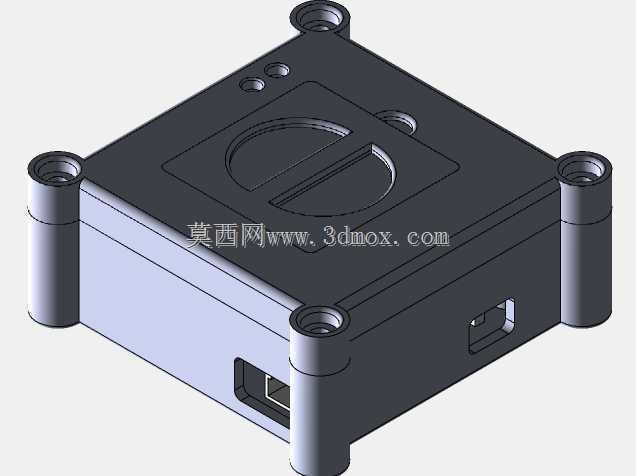

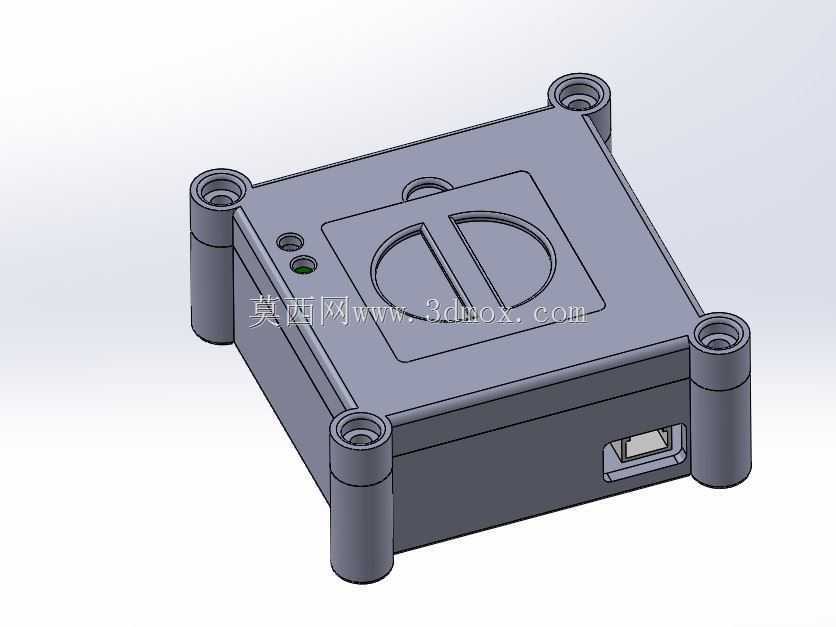

　　这款定位追踪终端的结构方案面向户外移动资产、车辆隐蔽安装、工程机械防盗以及小型物流载具的位置回传场景，整体采用上下扣合的方盒式壳体，把定位主板、通信模组、供电与接口部分封闭在独立腔体内。壳体四角向外延伸出带通孔的圆柱安装耳，安装耳高度与盒体底面形成明确的支撑边界，装配时可通过螺钉穿过柱孔固定在车架、设备内壁或钣金支架上；柱体端部做了加厚圆环，既分散螺钉锁紧时的局部应力，也避免塑料柱在振动工况下出现根部开裂。

　　从实际使用看，追踪器往往不会布置在宽敞、平整的维护空间内，更多是塞装在仪表台后方、电池仓附近、物流箱夹层或农用机械护板内侧。这些位置空间狭窄，周边线束多，车辆行驶中还伴随持续振动、温差和灰尘侵入。外壳四角独立立柱的设计，使主体盒面与安装面之间留出少量间隙，能够减少底面直接贴附金属板造成的磨损，也给USB接口侧向插拔保留操作空间。接口布置在盒体短边侧壁，开口朝向外侧，调试人员连接数据线时不需要拆卸壳体，即可完成参数读取、固件烧录或临时供电检测。

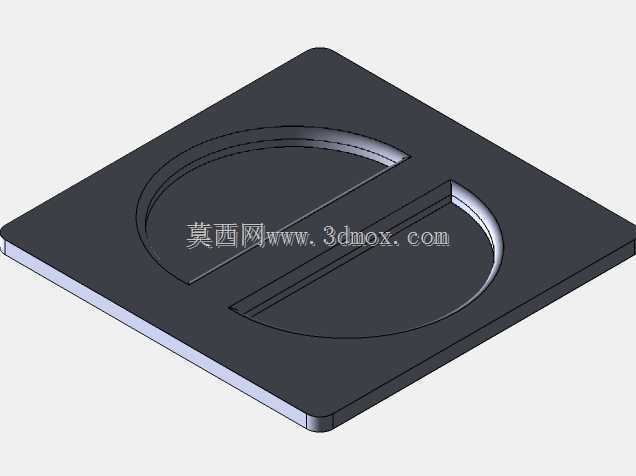

　　盒体上盖表面设置了内凹的功能标识区，中间以分隔筋形成两个半圆状视觉符号，周围由矩形沉台围合。该区域并非单纯装饰：下沉边界可以在丝印、贴膜或标签粘贴时提供定位，减少装配过程中标识偏位；上盖平面还保留两个小圆孔，对应内部指示灯或光敏、麦克风等小件的避让位置。孔位靠近壳体边缘，便于在主板上排布低矮元件，同时避开中央主控和天线净空区。对于定位类产品，天线区域的壳体厚度、金属遮挡和内部堆叠高度都会影响信号稳定性，因此上盖中央尽量保持连续、少筋位，给陶瓷天线或FPC天线留下相对平整的辐射面。

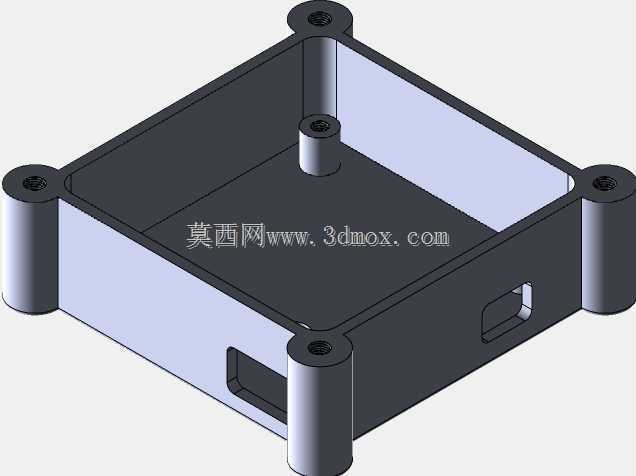

　　结构拆分上，下壳承担主要容纳功能，侧壁沿周向设置连续围边，壁厚保持均匀，转角处采用圆角过渡，避免注塑成型时产生明显缩痕。上壳与下壳通过周边止口配合，止口搭接形成曲折接缝，能够提高防尘能力，并降低日常飞溅水沿缝隙直接进入主板的风险。四角安装柱从下壳向上延伸，柱孔方向与壳体开合方向一致，内部可设计为铜套预埋或自攻螺钉柱；若产品需要频繁维护，预埋铜套更适合反复拆装，若为一次性封装配，则可采用超声焊接或卡扣加螺钉的组合方式。

　　外形边界以紧凑矩形为主体，四个圆柱耳使最大占用轮廓向外扩展，但这种扩展并不影响狭窄空间布置，因为圆柱之间的盒体仍可贴靠线束或支架。建模时需要把安装耳外径、孔中心距、壳体总高、接口开口高度、上盖沉台深度作为关键尺寸控制。孔中心距决定与外部支架的互换性，壳体总高限制主板元件最高高度，USB开口则要与插座舌片、屏蔽壳和防尘塞位置协同。若后续增加防水等级，侧壁接口处需增加硅胶塞或改为防水连接器，螺钉柱端面也要预留压紧密封圈的平面。

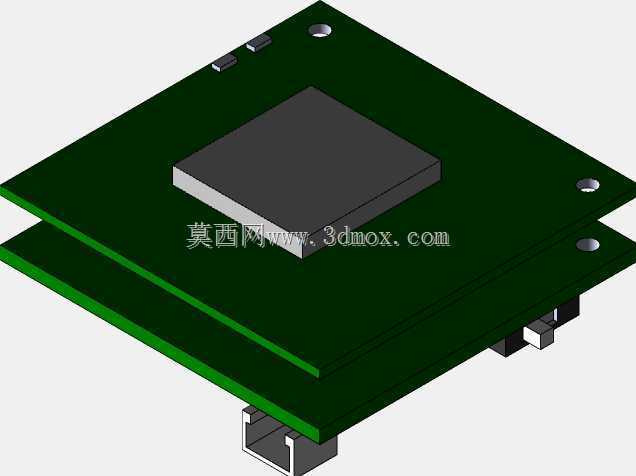

　　内部布局可按信号、电源和接口三个区域划分：天线与定位模块靠近上盖中央无遮挡区域，电源管理元件贴近通风且远离敏感天线的位置，USB接口沿侧壁固定，避免数据线插拔力直接传递到主板焊盘。主板与壳体之间可设置定位柱和限位筋，四角固定点不应与外壳安装螺钉完全共用受力路径，以防止外部安装振动直接拉扯PCB。壳体内部还应在靠近重元件的位置增加支撑筋，使电路板在跌落和振动中不产生大幅弯曲。

　　该结构没有复杂曲面，加工与开模成本较低，适合小批量电子防护终端快速落地。对结构工程师而言，三维建模重点不在外观曲面，而在安装孔位、止口配合、接口避让、螺钉柱强度和内部堆叠间隙的反复校核。通过把外部安装、密封防护、调试接口和天线净空同时纳入一个小型盒体，方案能够满足定位追踪设备在车载和资产监控场景中的长期使用需求。
