改良结构高效热交换装置三维设计

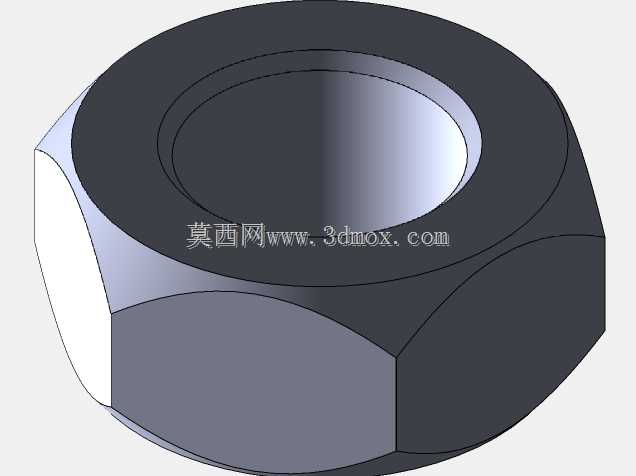

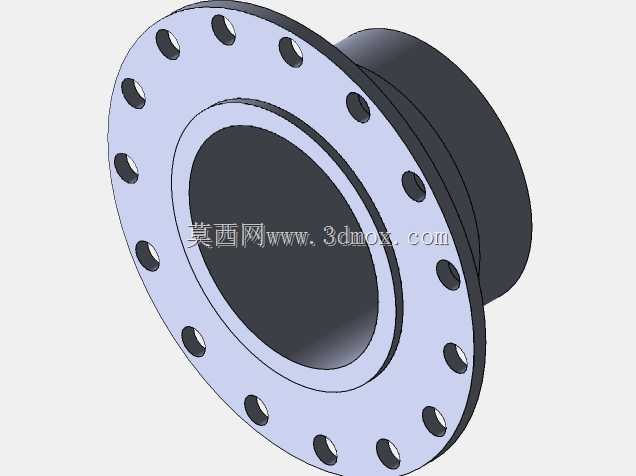

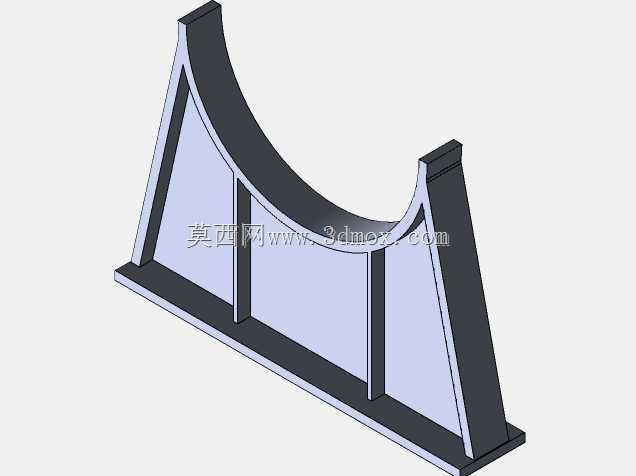

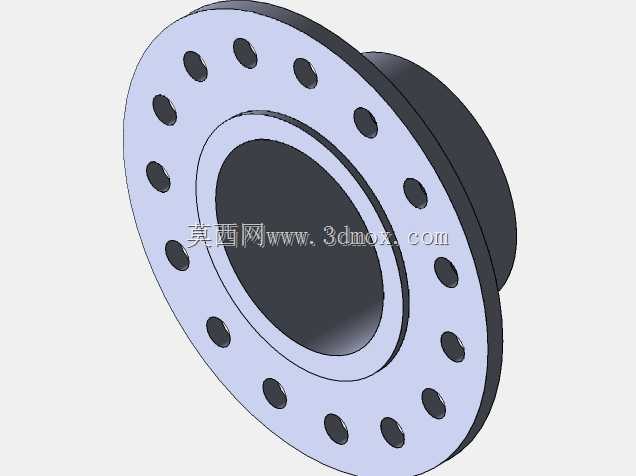

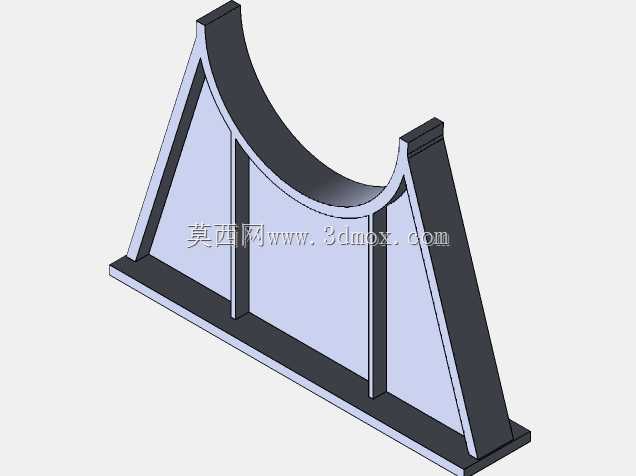

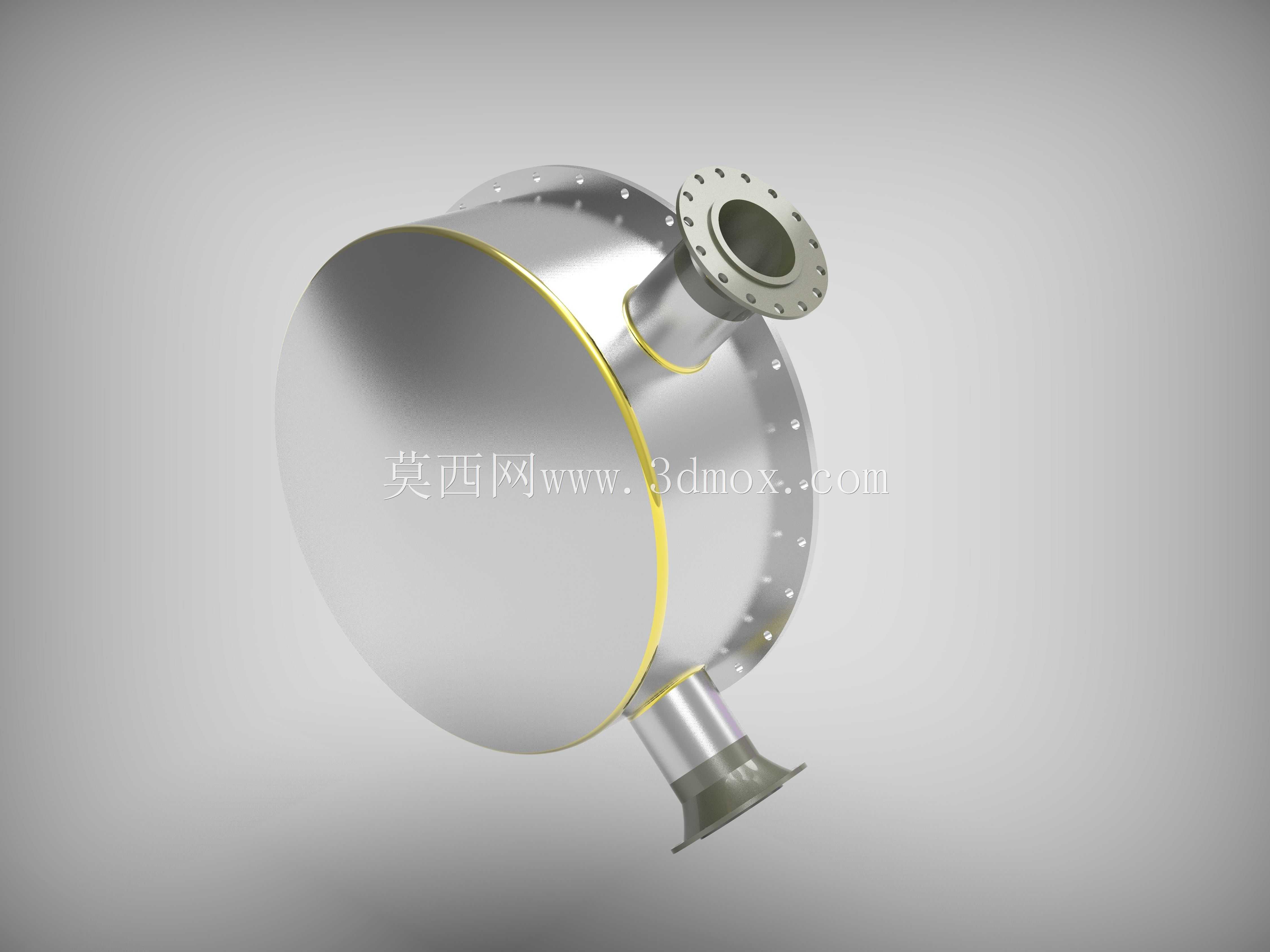

　　在化工生产的精馏工序、暖通空调的冷热源循环、工业动力系统的余热回收场景中，热交换设备都是决定系统能效的核心部件，传统管壳式或者板式换热器在长期运行中，常出现换热面结垢导致热阻攀升、流道布局不合理造成介质偏流、维护拆装时密封件易损坏等实际问题，本次改良设计的热交换装置，正是针对这些现场反馈的痛点完成的结构优化。从实际安装适配的角度来看，该装置的外形边界充分考虑了现有工业管线的常规安装间距，主体筒体的外径适配DN200标准管廊的支吊架跨距，进出口法兰的孔位完全匹配PN16压力等级的国标法兰尺寸，不需要额外制作过渡连接件就能直接替换同规格的老旧换热设备，设备底部的支撑脚预留了通用的地脚螺栓安装孔，既可以落地安装在混凝土基础上，也能通过配套支架挂载在立式管架上，安装时的水平调整余量控制在±15mm范围内，能适配现场基础存在的小幅施工误差。

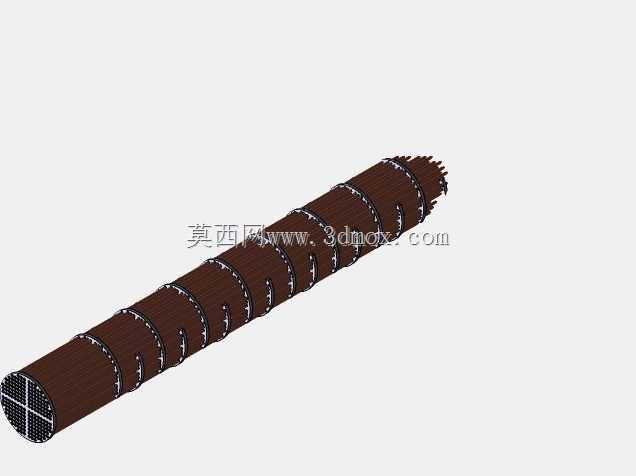

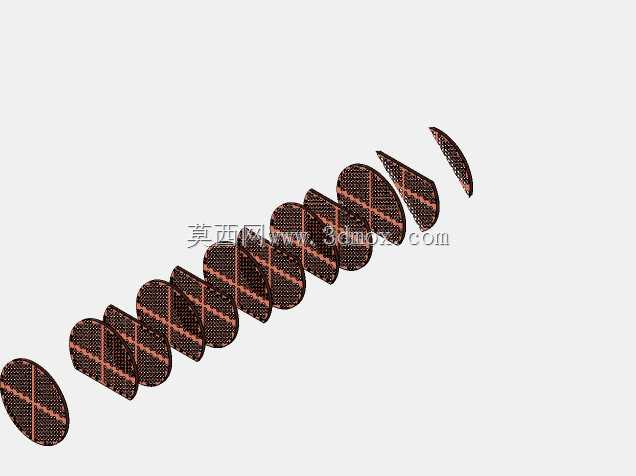

　　设计过程中首先重构了内部流道的分布逻辑，摒弃了传统单回程的直流通路，采用错流+折流的组合流道设计，让冷热两种介质在换热芯体区域的流动路径延长了40%左右，同时在换热壁面的非迎流侧增设了微型扰流凸起，这些凸起的高度控制在2mm以内，不会造成流道的明显堵塞，却能破坏介质流动时贴壁形成的边界滞流层，让靠近壁面的低温或高温介质能持续参与热交换，避免壁面附近形成温度梯度断层，经热结构耦合分析验证，同等流量工况下，整体换热系数比同尺寸传统结构提升约22%。

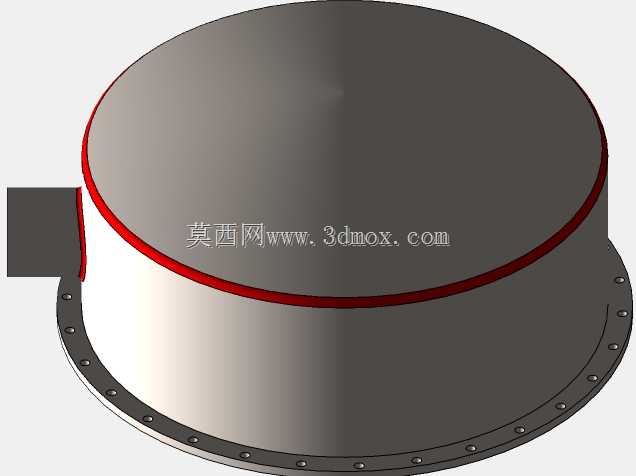

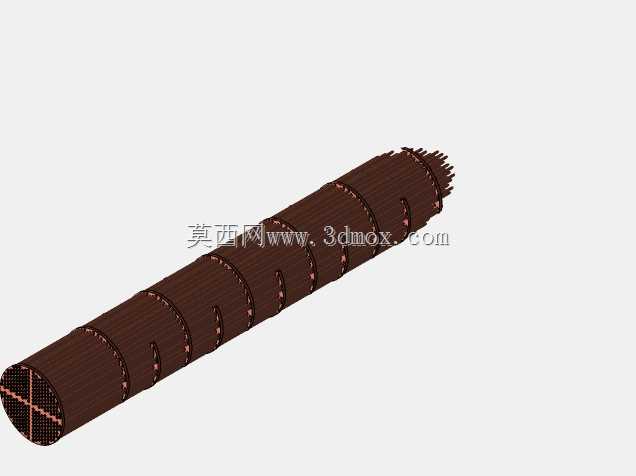

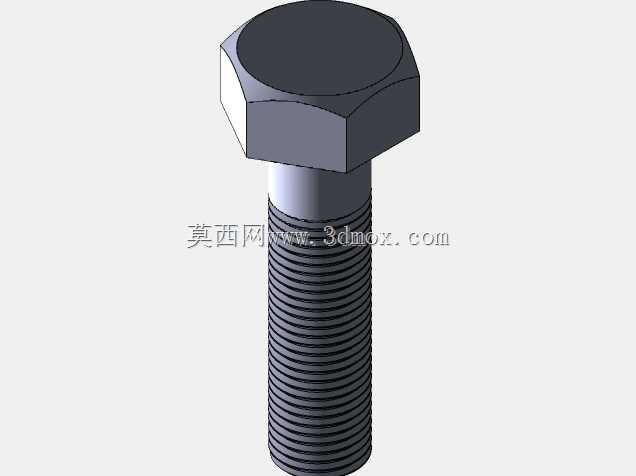

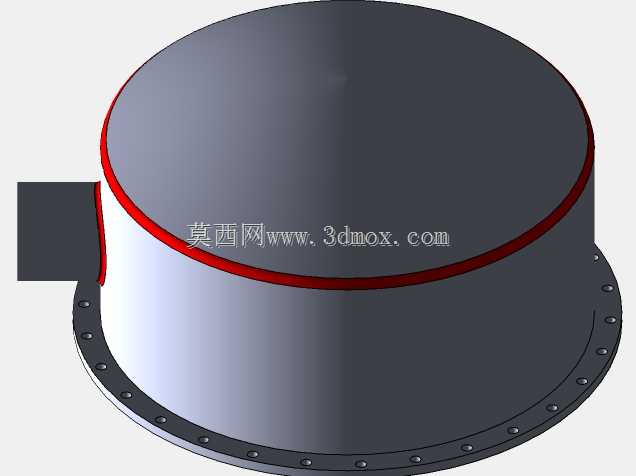

　　针对现场维护的痛点，该结构将换热芯体设计为可抽拉的模块化组件，端盖与筒体的连接采用快拆式压块结构，不需要完全拆卸所有连接螺栓就能抽出芯体进行清垢或者更换密封件，密封面采用梯形槽配合包覆式密封垫片，相比传统的平面密封结构，在反复拆装后的密封可靠性提升明显，能有效降低运行过程中的介质泄漏风险。在结构强度校核环节，针对不同工况下的温度应力做了专项优化，在筒体与端盖的连接位置、换热管与管板的焊接区域，都做了圆弧过渡的应力释放结构，避免设备在冷热交替的变工况运行时，因热胀冷缩的形变差产生应力集中，导致焊缝开裂或者部件变形。

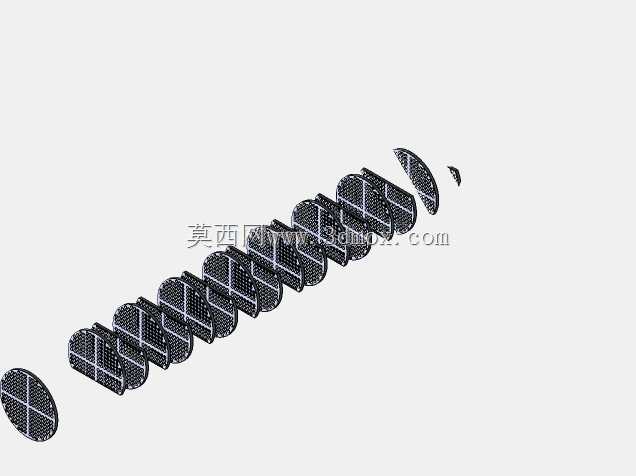

　　从实际使用的功能特性来看，该装置既可以适配液-液换热场景，比如循环冷却水与工艺介质的热量传递，也能通过调整密封件的耐温等级，适配低压工况下的汽-液换热场景，比如蒸汽冷凝加热工艺水的工序，流道的通径设计充分考虑了工业介质中可能存在的微小固体杂质，最小流通截面的尺寸大于3mm，常规循环水过滤后携带的杂质不会造成流道堵塞，减少了运行过程中的反冲洗频次。设计时还兼顾了运行过程中的振动抑制，内部折流板的间距经过模态分析优化，避开了工业现场常见的管线振动频率区间，避免设备运行时因为流致振动产生异响或者部件疲劳损坏，支撑脚位置预留了减振垫的安装空间，对于振动要求较高的安装场景，可以直接加装橡胶或者金属减振垫，不需要额外修改安装结构。在热结构分析过程中，重点校核了最高工作温度下各部件的形变位移量，确保换热芯体与筒体之间的间隙在热胀状态下不会出现卡涩，保证抽拉维护的顺畅性，同时各密封面的压合力在温度变化时能保持在合理区间，不会因为热胀导致密封件压溃，也不会因为冷缩导致密封比压不足出现泄漏。
