线棒式多层倾斜物料周转机架

　　这套线棒式多层倾斜机架主要面向车间内部的小件周转、工序间暂存、装配工位旁供料以及仓储分拣区域使用。整体采用精益管与标准连接件组合成型，底部配置脚轮，使机架可以在生产线、检验区、包装区之间灵活移动，适合多品种、小批量、布局经常调整的制造现场。与焊接固定式货架相比，线棒结构的优势在于装配逻辑清晰、改型成本低，维护人员可根据料盒宽度、物料高度、取放方向和通道条件重新调整层距、层数及支撑位置。

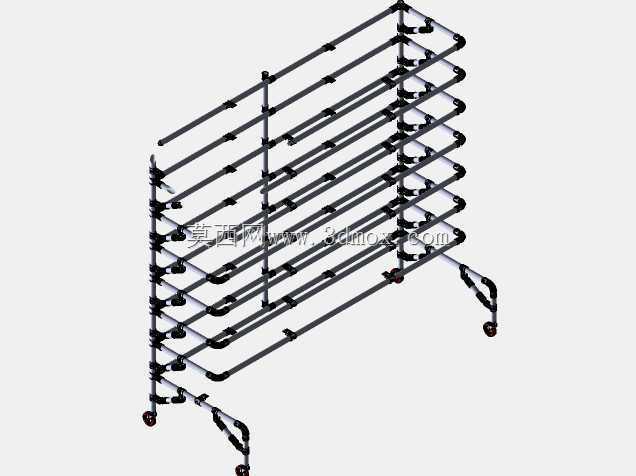

　　机架的承载主体由多根圆管通过黑色接头连接形成框架。立柱承担竖向载荷，横向杆件负责层间支撑和框架拉结，斜向布置的杆件用于提高侧向刚度，避免满载推移时出现明显晃动。各层承载面并非水平堆放，而是按一定倾斜角度布置，物料箱或周转盒在重力作用下可向取料侧靠拢，减少作业人员伸手深度，也便于实现先进先出的物料补给方式。对于螺丝、端子、小五金、电子元件、装配辅料等频繁取用的零件，这种倾斜层架能够提高目视化程度，使库存状态、空缺位置和补料需求更加直观。

　　从结构设计思路看，模型重点表达了线棒系统的模块化关系。圆管端部插入接头后形成可拆卸节点，接头位置同时约束相邻杆件的方向和间距，使框架在三维空间中形成稳定的网格。多层杆件沿高度方向重复排列，层与层之间保持一致的安装逻辑，便于在实际制作时按清单切管、装接头、锁紧固定。底部框架向外延伸并安装脚轮，其中部分脚轮带刹车结构，推移时可转向，到位后可锁定，防止作业过程中机架滑移。支腿处的斜撑和低位连接杆增强了底框抗扭能力，对带轮设备尤其重要，因为移动过程中经过门槛、地缝或不平整地面时，框架会承受短暂冲击。

　　在实际用途上，该机架既可作为线边物料架，也可作为工序转运车。装配工位旁使用时，可将常用料盒按作业顺序分层放置，倾斜面让前排料盒始终靠近取料位置；仓储分拣场景中，可将不同规格零件分区摆放，作业人员按标签或料盒颜色快速取件；若用于工序间流转，则可把半成品装入统一周转箱后整体推送至下一工位，减少重复搬运。由于框架本身不依赖复杂钣金折弯和焊接，产线改善人员能够依据现场节拍变化快速调整，适合精益生产中的持续改善。

　　外形边界方面，模型呈现高而窄的多层布置，占地长度和宽度相对受控，高度方向利用较多，适合通道宽度有限但垂直空间可用的车间。安装时需要先确认脚轮回转半径、推移通道宽度以及门口、电梯、转弯处的通过尺寸；满载状态下，整机重心随层数升高而上移，因此底框应保持足够支撑跨度，脚轮需选择与地面条件匹配的规格。层间净空要结合料盒高度和取件手势确定，过小将导致料盒卡滞，过大则降低空间利用率。倾斜角度也不宜盲目增大，角度过小无法形成可靠滑移，角度过大则可能造成料盒冲击前挡或翻倒，设计时应根据料盒底面摩擦系数、单盒重量和补给频率综合校核。

　　建模时应特别关注管件中心线、接头包络和脚轮安装高度。线棒架虽然外观简单，但节点数量多，若杆件长度或接头位置偏差累积，最终装配会出现层架不平行、脚轮着地不均等问题。工程应用中可将该模型作为参数化改型基础，通过调整立柱高度、层架数量、倾斜方向、底框尺寸和脚轮规格，衍生出单面取料、双面供料、固定工位和移动周转等多种形式。
