螺旋结构荧光灯泡三维结构设计

　　在民用商用照明、工业局部照明、设备配套照明等场景中，紧凑型荧光光源曾凭借高光效、低能耗的特性占据大量市场份额，螺旋形荧光灯泡作为这类光源的典型结构，其三维结构设计需要兼顾发光效率、安装适配性、结构可靠性多方面的工程要求。从实际使用场景来看，这类螺旋荧光灯泡需要适配常规E27等通用灯座接口，安装边界需要匹配现有灯具的灯腔空间，不能出现结构干涉，同时螺旋灯管的排布需要尽可能扩大发光面的覆盖角度，解决传统直型荧光灯管照射方向受限的问题。

　　在结构设计层面，首先要确定灯头部分的安装尺寸，灯头作为与灯座连接的核心部件，其金属触点的位置、绝缘基座的尺寸公差需要严格符合通用灯座的配合标准，保证安装后接触可靠，不会出现松动、接触不良的问题。灯头与灯管连接的基座部分，需要容纳镇流器等内置电气元件，这部分的结构壁厚需要兼顾绝缘性能与散热需求，壁厚过薄会导致结构强度不足，装配或安装过程中容易出现开裂，壁厚过厚则会挤占内部元件的安装空间，同时增加整体重量，影响灯座的承重负载。

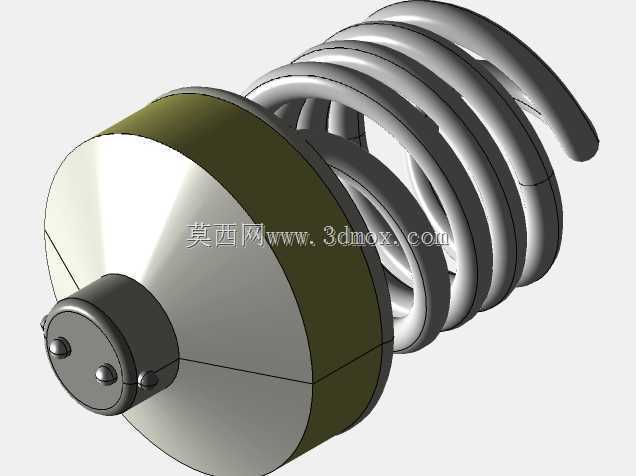

　　螺旋灯管部分的结构设计是整个产品的核心，螺旋的圈数、螺距、灯管直径直接决定了发光功率与发光角度，在建模过程中需要通过螺旋扫掠特征生成灯管的主体结构，同时要保证灯管弯曲部位的曲率均匀，避免出现曲率过小导致的管壁应力集中问题——实际生产中如果灯管弯曲曲率不符合工艺要求，玻璃管在烧制过程中很容易出现壁厚不均甚至开裂的问题，直接影响成品率。螺旋灯管的末端需要与基座内部的电气连接结构可靠对接，对接位置的密封结构也需要在三维建模阶段预留足够的装配空间，保证后续装配工序可以顺利完成，不会出现管线干涉。

　　设计过程中还需要考虑产品的配光特性，螺旋排布的灯管相比传统U型灯管，可以在360度周向形成更均匀的发光面，减少照明区域的暗区，这也是这类结构在很长一段时间内被广泛应用的核心原因。在三维建模阶段，需要通过调整螺旋的升角与整体外径，控制整个发光体的最大外轮廓尺寸，保证产品可以装入常规的球形、柱形灯具灯罩内部，不会出现灯罩无法装配的问题。同时整个灯泡的整体重心需要尽可能靠近灯头安装基准面，避免安装后因为重心偏外导致灯座受力过大，长期使用出现灯座变形、灯泡脱落的风险。

　　从结构可靠性角度出发，基座与灯管的连接部位需要设计合理的过渡圆角，减少应力集中，因为灯泡在运输、安装过程中难免会受到侧向的冲击力，过渡位置如果是直角结构，很容易在受冲击时出现断裂。灯头部分的金属外壳与绝缘基座的配合需要设计合理的卡扣或压装结构，保证两者连接牢固，不会在拧装灯泡时出现相对转动，导致内部接线被扭断。另外，灯管部分的螺旋结构在建模时需要保证各圈灯管之间留有均匀的间隙，一方面是为了保证工作时的散热空间，避免灯管之间距离过近导致局部温度过高，加速荧光粉老化缩短使用寿命，另一方面也可以避免生产过程中灯管之间出现粘连，影响成品外观与结构强度。

　　在实际工程应用中，这类螺旋荧光灯泡的三维模型还可以用于灯具的配光模拟、装配干涉检查，在设计配套灯具时，可以直接导入该模型进行灯腔结构的匹配设计，验证灯罩尺寸、反射罩结构是否与灯泡外形适配，提前发现设计中的干涉问题，减少后续实物试装的迭代次数。对于结构设计从业者来说，这类看似简单的照明产品，其结构设计中包含了尺寸公差配合、工艺可行性验证、结构强度校核、使用场景适配等多方面的工程考量，每一处结构细节的设计都需要结合实际生产与使用的需求，不能只追求外观形态而忽略工程实际的约束条件。
