这套支撑支座结构在现场设备布局里,常用来承担跨高度的载荷转接,一端贴合在底部弧形安装基面,另一端对接上方需要倾斜固定的功能部件,常见于小型台架、工装夹具、检测工位辅具以及轻量化动力单元的挂载场景。底部安装面并非平直板块,而是随配套基座外圆或弧面轮廓做出匹配弧度,现场铺装时可以直接贴附在圆柱筒壁、弧形机架侧板或者曲面工装台面上,不需要额外加垫调整块,避免了平支座贴弧面出现线接触、锁紧后局部应力集中的问题。底板上预留的沉孔位置避开了肋板根部的应力扩散区,锁紧紧固件之后压紧力可以均匀铺展在整个贴合面上,不会出现单侧翘动。

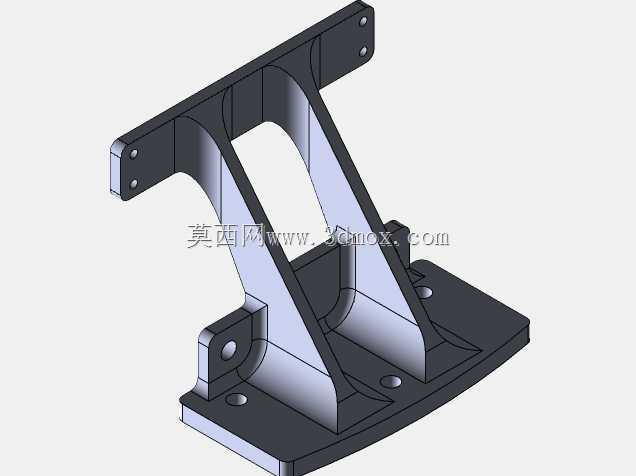

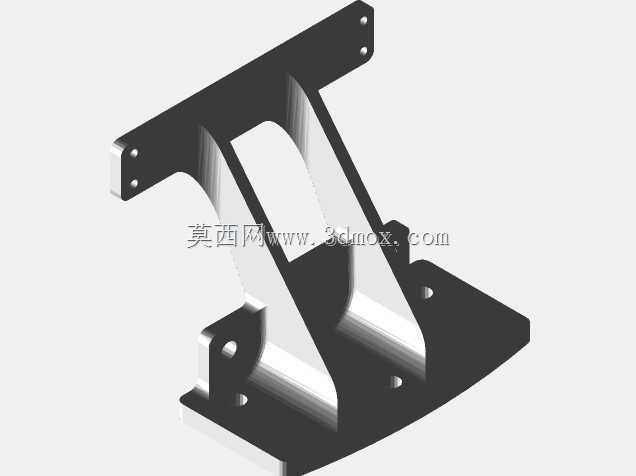

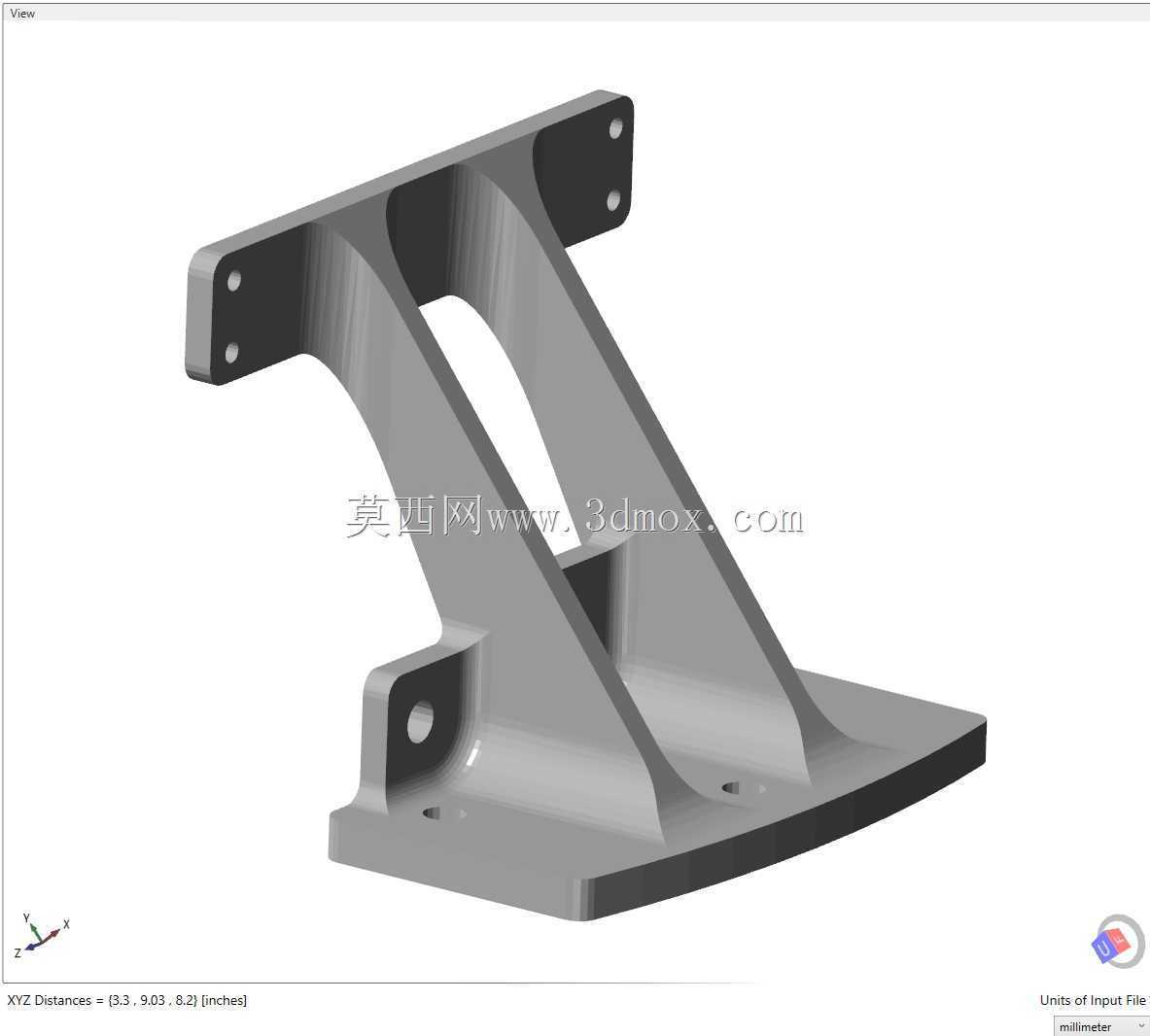

上方的对接安装板同样带一定倾角,和底部基面之间通过两条变截面弯曲肋板连成整体,肋板走向顺着载荷传递路径布置,从上端安装板的两个连接角位一直延伸到底板的中部承力区,把上方挂载部件的竖直载荷、倾覆弯矩顺着肋板腹板直接导到下方基础上。两条肋板之间留出大面积中空镂空,既没有在承力路径上切掉关键材料,又大幅削减了零件整体自重,对于需要频繁挪动的工装辅具、或者对自重敏感的移动设备来说,这种镂空设计比实心铸造支座减重效果明显,同时设备运行中产生的振动也不容易在实心块体内形成驻波共振。
肋板和上下安装板的交接位置全部做了大圆角过渡,没有尖锐的内角死角,不管是采用机加工切削成型、钣金焊接拼装还是后期做3D打印试制,都能避免应力集中开裂。上端安装板的四个角位分别布置通孔,孔位周边局部加厚,紧固件锁紧时的面压不会把薄板压溃;侧面伸出的带孔小凸台属于辅助定位接口,现场可以穿装定位销、挂载限位开关支架或者固定拖链端头,不用在主承力板上额外钻孔破坏强度。
建模过程中先锁定上下两个安装接口的相对位姿:先依据现场被支撑部件的安装面倾角确定上端板的角度,再按照配套基座的弧形轮廓拟合底板型线,之后在两个接口之间勾勒载荷传力路径,把肋板的外轮廓沿着弯矩最大的方向延展,内侧掏空不受力的冗余区域。所有安装孔的中心距、孔边到板边缘的安全距离都按照常规紧固件安装空间预留,扳手操作空间在三维布局里做过干涉校验,锁紧时套筒不会和肋板侧壁发生磕碰。零件整体单位采用毫米标定,外形边界适配小型工装台的安装区间,底板弧度可以根据不同直径的配套基座做参数化调整,更换孔位间距就能适配不同规格的上方挂载部件,既可以作为单独承力支座使用,也能作为模块化支架单元拼接在多工位自动化线的侧装工位上,承担传感器安装架、轻量气缸支座或者导向轴固定座的功能。
