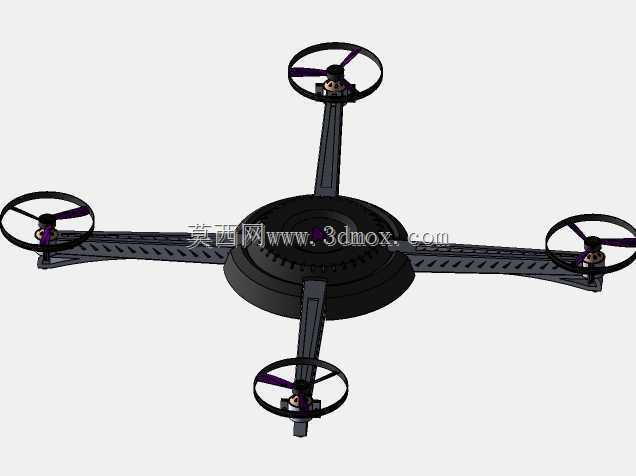

这套四旋翼无人飞行器结构面向低空航拍、园区巡检、电力线路目视辅助、教学演示与小型载荷挂载等场景,整体采用中心飞控舱向四个方向伸出机臂的十字布局。与常见裸露螺旋桨方案不同,四个旋翼外侧均设置环形护圈,护圈通过支架与电机座相连,能够在贴近墙面、货架、桁架或室内设备运行时降低桨叶直接碰撞的风险,也便于在试验台、防护笼和狭窄通道内进行姿态调试。
中心舱体采用分层圆盘式造型,上部为圆弧整流罩,下部保留较宽的安装基面。实际建模时,舱内可按飞控板、电池、电调、接收机、GPS模块和减震平台进行分区:飞控板宜靠近整机几何中心,以减小加速度计与陀螺采样点相对旋转中心的偏移;电池舱布置在中心下方或舱内低位,有利于把整机重心压到旋翼平面附近;电调可沿机臂根部布置,缩短到电机的三相线长度,同时借助机臂表面和气流带走部分热量。舱体边缘预留盖板、卡扣或螺钉连接位,方便后期拆换电池、调整线束和维护传感器。
四根机臂从中心舱径向展开,臂身采用细长梁式结构,表面可见加强筋与减重槽。工程上这类机臂主要承受电机推力产生的弯曲载荷,以及起降、偏航和急加速时的扭转载荷。截面不宜只按外观拉成薄杆,需在根部增加过渡圆角和局部壁厚,因为臂根是弯矩最大的位置;臂端电机座则要保证电机安装孔位同轴、端面平整,避免电机轴线倾斜导致姿态控制持续补偿。机臂与中心舱的连接可设计为插接、螺钉压紧或快拆结构,若用于外场携带,快拆接口需要同时满足定位重复精度和防松要求,不能只依赖薄壁卡扣。
旋翼端由无刷电机、桨叶、环形护圈和电机座组成。护圈不是简单装饰件,它会增加端部重量和迎风面积,因此在结构设计中要控制护圈支架数量与壁厚,使护圈既有抗侧向碰擦的刚度,又不过度抬高转动惯量。桨叶与护圈内壁之间需要保留均匀径向间隙,防止飞行振动、臂体变形或加工误差造成擦圈。电机座下方可预留小脚垫或支撑凸台,使飞行器在地面停放时桨叶不接触台面;若后续加装云台、相机或投放机构,中心舱底部应留出平整安装面和标准孔距。
从安装边界看,四轴布局的最大外包络由四个护圈外圆决定,转运箱、机库停机位和防护网开孔都应按护圈外径加安全间隙核算,而不能只量机身宽度。机臂展开后,相邻旋翼之间的桨尖距离影响气动干扰和姿态效率,臂长过短会使下洗气流相互耦合,臂长过长则会降低机架刚度并增加重量。中心舱高度需要容纳电池和飞控,但过高的舱体会抬高重心、增大风阻;过低又会压缩线束和减震空间。设计时可先确定旋翼直径与电机安装孔距,再反推机臂长度、护圈半径、中心舱直径和起落支撑高度。
建模过程中,旋翼组件适合做成对称子装配,四个电机座、护圈和桨叶通过基准轴与机臂端部约束,保证更换桨叶或调整电机型号时不必重建整架飞行器。机臂加强筋要沿推力方向布置,减重孔不能切断主承力路径;中心舱上下盖之间应设置止口,既提高装配定位,又能减少线束被夹伤的可能。整机还需考虑电池拆装动线,舱门开口方向不应被机臂或护圈遮挡。若用于室内巡检,护圈和臂体边缘应避免尖锐突出;若用于室外,整流罩外形可继续优化,以减少雨水积存和正面风阻。整体结构在轻量化、可维护性和碰撞防护之间取得平衡,适合作为四旋翼无人机机架深化设计、运动干涉检查和载荷布置验证的三维基础。
