土耳其TURNA无人作战飞机挂载构型

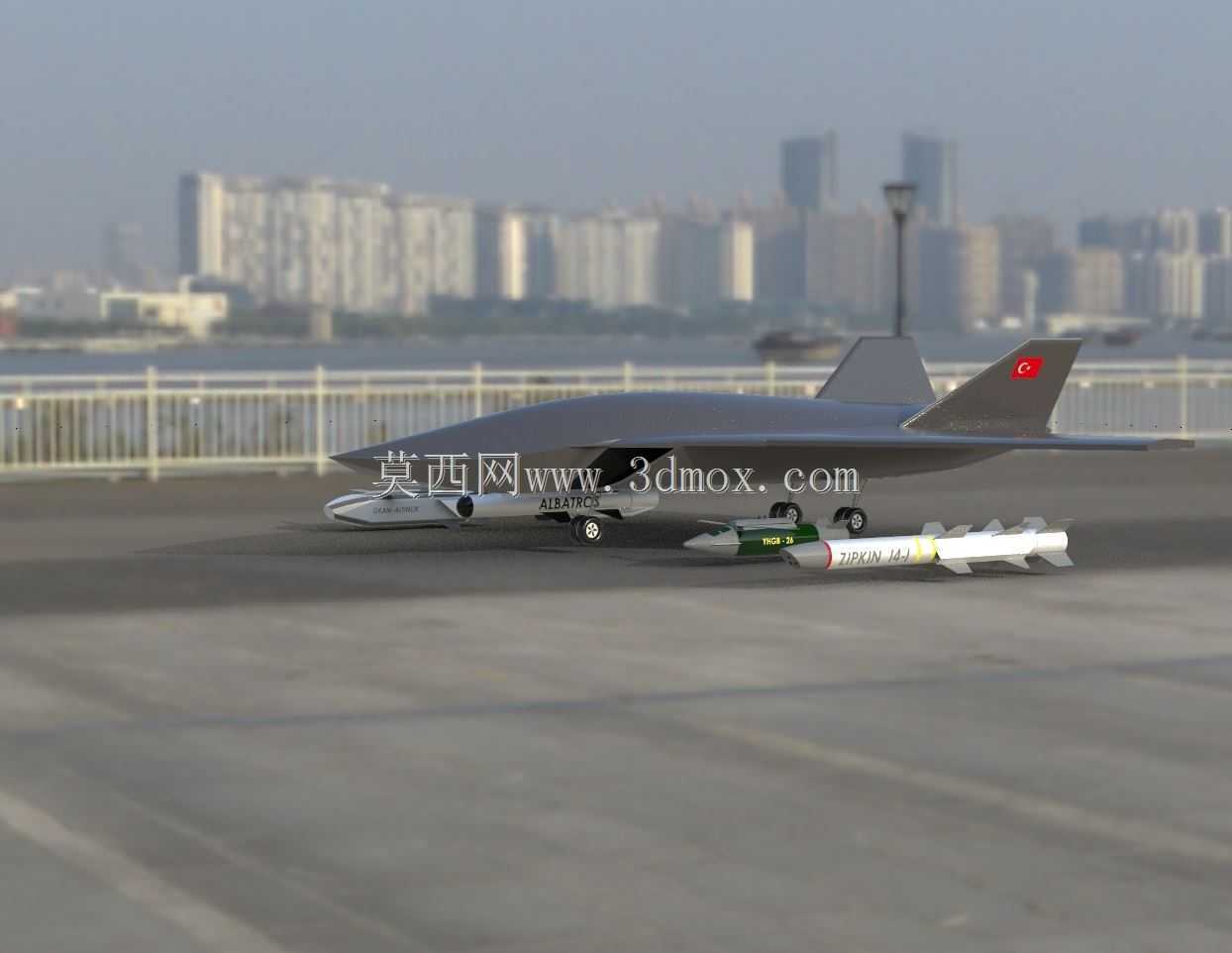

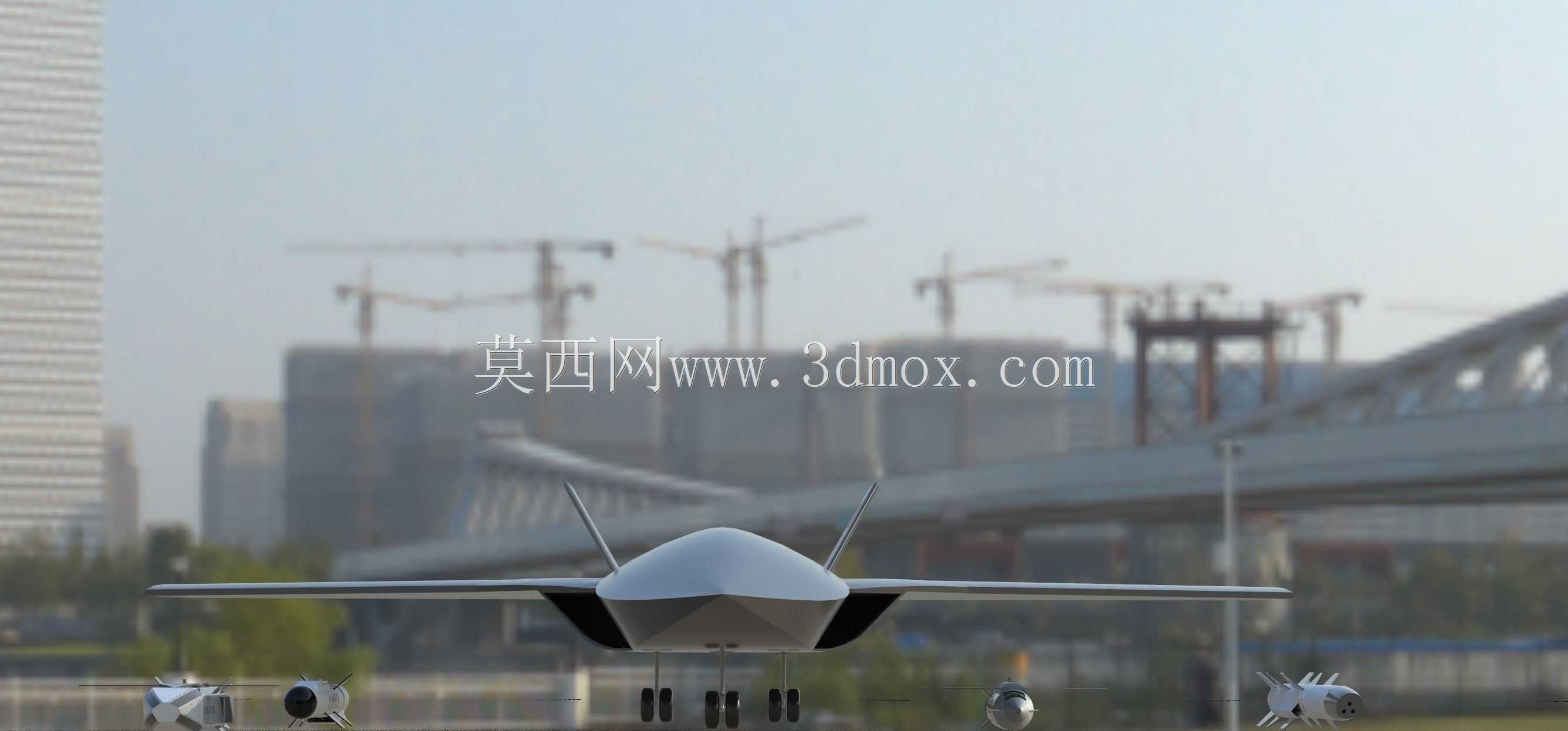

　　该三维作品还原的是一型采用低可探测飞翼融合布局的土耳其无人作战飞机，整机围绕隐身突防、察打一体与小型制导弹药投放任务展开结构表达。从外场停机坪展示状态可以看到，机体采用无垂尾、大后掠翼身融合外形，机背进气道位于机身前段上方，进气口做了埋入式修形，能够降低前向雷达反射；机尾仅保留一片小型外倾安定面，安定面上带有土耳其国籍标识，机身腹部设置内埋或半埋式任务舱接口，机翼下方及机身中线可挂载小型空地导弹、制导炸弹。模型对起落架系统进行了完整建模：前起落架为单轮结构，主起落架位于机身两侧，轮胎、支柱、收放舱门均有体现，适合用于无人机地面滑跑、停机展示和起降流程仿真。

　　外形与安装边界方面，整机长度约3米，机身宽度约0.78米，翼展约3米，离地间隙约0.18米，属于小型验证级无人作战平台尺度。建模时需要重点控制机身中线、机翼后掠角和进气道截面之间的协调关系：飞翼布局没有传统垂尾提供航向稳定，外形曲面既要满足气动升阻比，也要为内部航电、燃油、动力和武器舱预留空间。机身下部挂点与地面之间的距离较小，弹药外形、挂架高度和起落架压缩量必须同步校核，避免在着陆下沉、地面滑行或武器投放时发生干涉。

　　用途上，这类平台主要面向中近程战场侦察、目标指示、精确打击和低烈度冲突环境下的对地支援。其设计思路不是依靠大载弹量执行远程轰炸，而是利用较小机体、低信号特征和自主飞行能力，在50公里左右任务半径内完成快速进入、目标确认和弹药投送。作品中机身下方配置了多型小型弹药，包括弹体细长的空地导弹和圆柱形制导炸弹，弹翼、舵面、导引头和挂架连接关系均被表现出来，可用于挂载方案评审、地面保障流程演示以及无人机协同作战概念展示。

　　动力与功能布置上，该类平台可围绕小型涡喷或涡扇发动机进行舱段划分。进气道从机背引入气流，机身中段布置动力舱、燃油箱和飞控设备，尾部喷口需要与机身后缘进行隐身修形；若采用风扇类动力方案，则需重新核算进气面积、喷管长度和冷却通道。模型结构表达还应关注自主起降所需的设备边界，包括机载导航天线、气压测量装置、飞行控制计算机、作动器舱和数据链设备。虽然这些内部件在外观图中不完全可见，但在详细三维设计中，它们决定了机身框位、检修口盖和维护开口的位置。

　　从工程应用角度看，该模型可服务于无人作战飞机总体布置、气动外形评审、武器挂点干涉检查、地面保障车辆适配以及展厅可视化展示。设计人员在使用此类模型时，应先以机身对称面和机翼基准面建立装配骨架，再分别完成进气道、起落架、弹舱、挂架和弹药的子装配；曲面建模阶段要保证翼身融合处G2连续，避免局部折角造成气动和隐身性能突变；装配阶段则需检查起落架收放路径、导弹离机轨迹、地面最小间隙和维护口盖开启空间。整体来看，作品把飞翼无人机、小型精确制导弹药和地面停机状态结合在同一场景中，能够较直观地呈现新型无人作战平台从外形构想到任务挂载的工程逻辑。
