汽车悬架CNC加工控制摇臂结构

　　该零件属于汽车底盘悬架系统中的控制摇臂类构件，主要承担车轮与车架或转向节之间的运动约束、载荷传递与姿态导向作用。在实际整车布置中，这类摇臂常用于独立悬架的上下横臂、牵引臂或复合连杆机构中，通过多个铰接点限定车轮在跳动、制动、转向及侧向受力过程中的运动轨迹。其结构并非简单直杆，而是采用带主套筒、长臂和多组安装耳板的一体式构型，能够在有限的底盘空间内同时连接弹性元件、减振器、制动部件或稳定杆等周边总成。

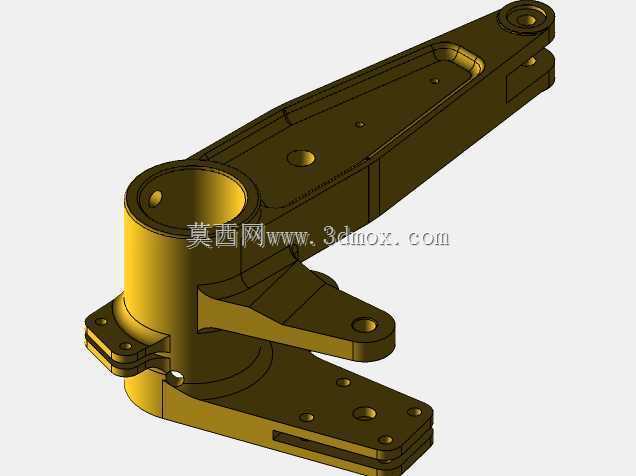

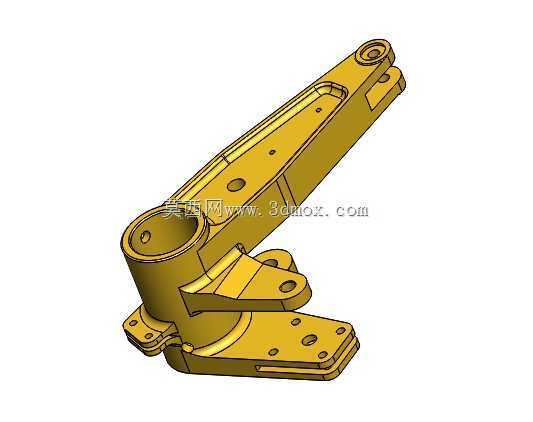

　　从功能上看，摇臂本体需要承受来自路面的垂向冲击、纵向制动力以及转弯时的侧向力矩，因此建模时重点保证了铰接孔位、套筒轴线和各安装面之间的位置关系。主筒体位于构件一端，内径区域用于布置衬套、销轴或旋转支点，是摇臂相对车架摆动的核心回转边界；长臂向上延伸并在末端设置同轴孔位，用于连接球头、拉杆或外侧控制点；下部与侧部分布的凸耳、叉形板和加强筋，则为制动钳支架、减振器下支座或连杆附件提供安装接口。多个孔系的孔径、孔距和端面厚度直接决定装配后的运动干涉情况，也影响衬套压装和螺栓锁紧的可靠性。

　　设计思路上，该件明显面向CNC切削加工而非铸造毛坯的粗放结构。外形轮廓以连续折线、圆弧过渡和平面铣削区域为主，侧壁厚度变化均匀，凸台位置集中在受力点附近，既减少了整体材料占用，也避免了大截面实体带来的无效重量。长臂中段开设的减重孔与局部凹槽，并非单纯装饰，而是在弯曲和扭转载荷路径之外去除低应力材料；孔周保留的凸缘可以提高局部刚度，防止螺栓压紧或衬套压入时产生变形。各连接板之间通过圆角和加强筋平滑过渡，可降低应力集中，尤其在主套筒与长臂交汇区域，截面逐渐放大，以适应反复冲击载荷。

　　安装边界方面，三维结构需要重点核对主套筒轴线与远端铰接孔的中心距、各耳板开孔方向以及底部安装面的高度差。主筒体的外圆和端面可作为加工与测量基准，装配时销轴穿过内孔并与车架支座配合；长臂末端孔位决定轮端控制点的位置，若孔距偏差过大，会引起车轮外倾、前束或悬架刚度特性偏离设计值。下部叉形板和侧向耳板的螺栓孔需与相邻支架孔系一一对应，设计时应预留扳手空间和衬套压装余量，避免装配工具与臂体发生干涉。

　　在工程应用中，这类摇臂常用于改装车辆、试验样车、小批量赛车或非道路移动机械的悬架开发。由于采用可CNC制造的构型，设计者可以直接依据三维模型选择板材、锻坯或铝坯进行多轴铣削，也可在样机阶段快速调整孔位和臂长，验证不同硬点布置对操控稳定性的影响。建模过程中需保证所有配合孔为真实圆柱特征，安装面具备明确厚度，加强筋与主体连续合并，以便后续进行干涉检查、工程图导出、CAM刀路编制和有限元受力分析。整体结构兼顾了运动导向、附件集成、轻量化和可加工性，适合作为悬架硬点设计、底盘连杆开发及机加工零件教学参考的典型案例。
