盘形凸轮直动从动件传动机构

　　盘形凸轮直动从动件是自动化产线里非常常见的间歇动作执行单元，在包装送料、工装夹具顶出、轻载冲压节拍控制、纺织机械导纱动作这类需要把旋转运动转化为指定规律直线往复运动的场景中大量使用。这套三维结构把核心传动件完整拆解开，红色盘形凸轮作为主动件，蓝色竖置导杆承担从动件导向与动作输出，中间橙色环形件为轴向限位与承载隔套，各零件装配关系清晰，没有做多余的装饰性结构，完全围绕机构运动逻辑搭建。

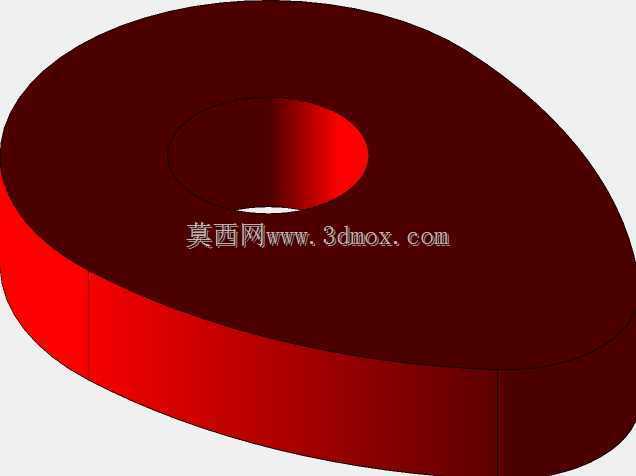

　　从实际功能来看，盘形凸轮的轮廓曲线直接决定从动件的升程、回程、停歇时序：基圆段对应从动件最低位保持，轮廓抬升段推动导杆向上完成顶行动作，远休止轮廓段让执行端在高位保持设定时长，回落段则依靠负载弹簧或者从动件自重贴合凸轮曲面完成复位。和连杆机构相比，凸轮机构最大的优势是可以通过轮廓修形任意定制运动规律，只要轮廓加工精度达标，就能实现等速、等加速等减速、简谐运动等不同从动件运动特性，轻松避开刚性冲击或者柔性冲击，在高速轻载工位里运行节拍可以做到非常稳定。

　　设计这套结构时首先要锁定的是安装边界：底部凸轮的安装轴孔需要和设备驱动主轴做同轴配合，轴孔公差一般选H7/k6过渡配合，端面预留锁紧螺钉孔防止凸轮运转时周向窜动；凸轮的外轮廓最大回转半径决定了整机下部的径向占用空间，布局时要在轮廓外侧留出至少3~5mm的安全间隙，避免运转时和周边机架、送料轨道发生运动干涉。上方直动导杆的外径根据从动件最大顶出力选取，导杆和导向套的配合间隙控制在0.02~0.05mm，间隙过大会出现从动件卡滞、偏磨，间隙过小则热态运行时容易抱死。导杆的总行程由凸轮轮廓的最大向径减去基圆半径得到，设计时要在升程极限位置预留1~2mm的余量，不能让导杆走到机械硬限位顶点，防止凸轮曲面和从动件底端发生刚性顶撞。

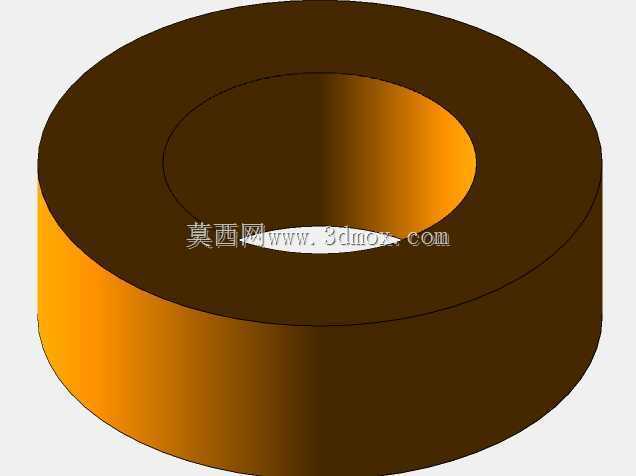

　　中间的橙色环形隔套套在导杆外侧，一方面承担轴向定位，把导杆的上下滑动区间约束在设定范围内，另一方面作为承载面承受从动件复位时的轴向冲击力，隔套的两个端面需要保证平行度，装配后和导杆轴线保持垂直，避免导杆往复运动时出现单侧偏载。从动件底端和凸轮接触的位置，实际工程中一般会镶嵌滚轮或者做淬火处理，把滑动摩擦转化为滚动摩擦，降低凸轮轮廓的磨损速度，长时间运行后也能保持运动精度不漂移。

　　在产线布局时，整套机构的轴向高度要匹配工位执行端的安装高度：导杆顶端可以直接连接压头、推块、挡料销这类执行件，凸轮输入轴端配套同步轮或者链轮，和主驱动轴联动，不需要额外配置独立伺服电机，就能让从动件的动作时序和整机其他工位完全同步，大幅降低控制复杂度。建模过程中所有配合面都保留了真实的装配公差余量，没有出现零件干涉、运动死点的问题，轮廓过渡处做了圆角顺滑处理，既符合实际加工工艺要求，也能在运动仿真时直接验证从动件的位移、速度、加速度曲线，提前排查轮廓突变带来的冲击隐患，对后续出工程图、加工组装以及工位节拍调试都有直接参考价值。
