Trex500直升机涵道尾桨直驱结构

项目分类:飞机 发布时间:2024-08-22 ID:765727
  • Trex500直升机涵道尾桨直驱结构
  • Trex500直升机涵道尾桨直驱结构
  • Trex500直升机涵道尾桨直驱结构
  • Trex500直升机涵道尾桨直驱结构
  • Trex500直升机涵道尾桨直驱结构
  • Trex500直升机涵道尾桨直驱结构
  • Trex500直升机涵道尾桨直驱结构

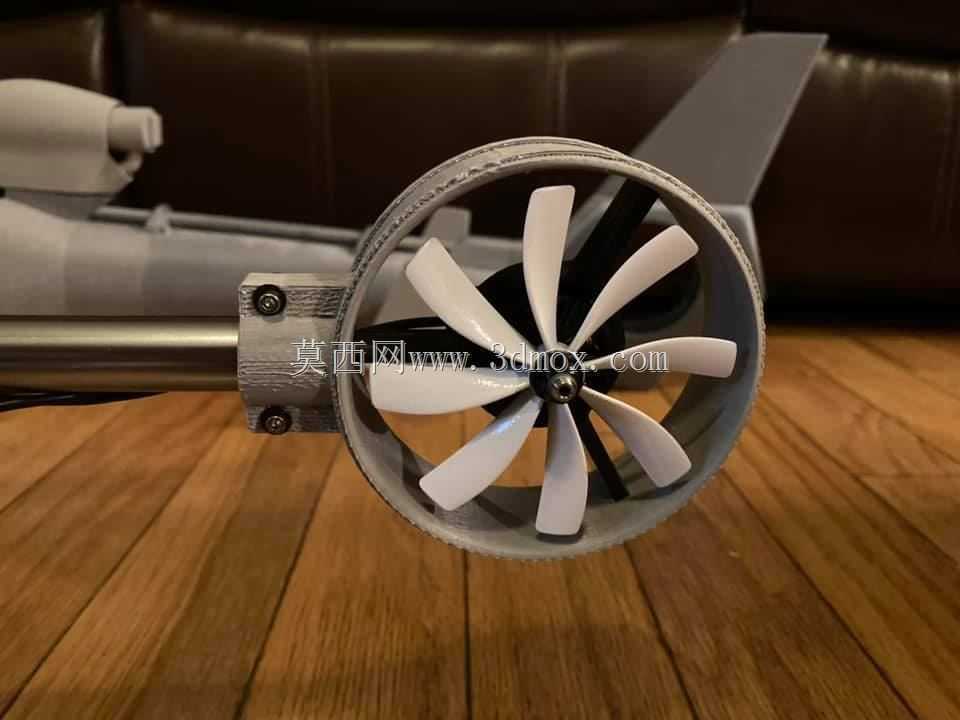

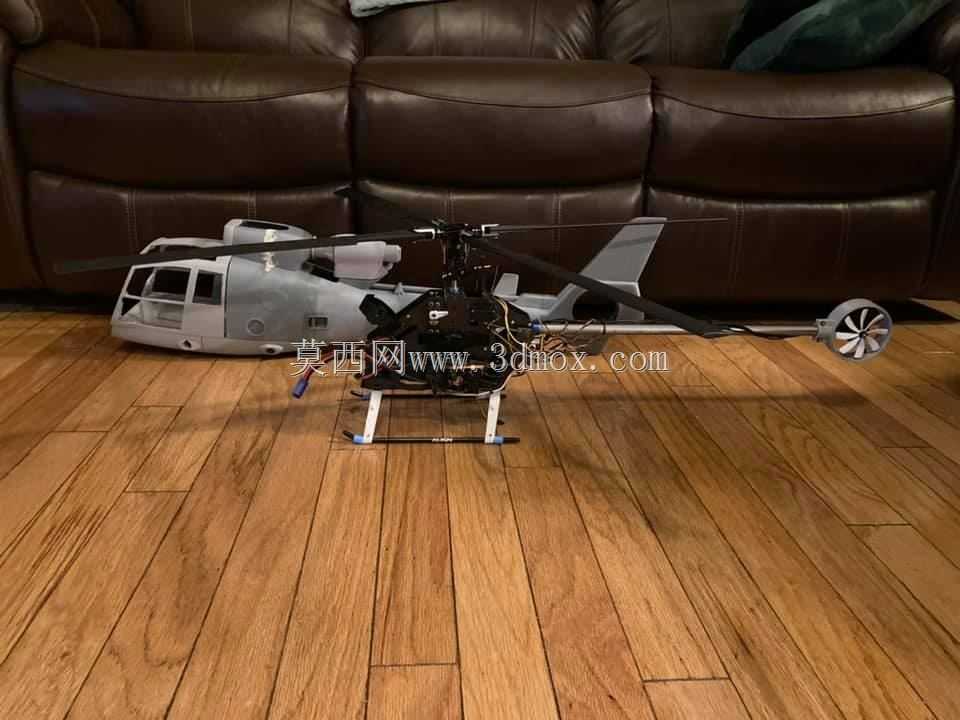

  这套结构面向500级遥控直升机尾段改造,核心是把传统尾桨传动链路替换为电机直驱的涵道式尾桨,也就是Fenestron类布局。实际装机时,尾梁末端不再需要长传动轴、尾齿轮箱和换向齿轮组,动力直接由布置在涵道中心的无刷电机输出,桨叶与电机轴同轴连接,传动环节减少后,尾段的振动源、啮合间隙和维护点都明显下降。

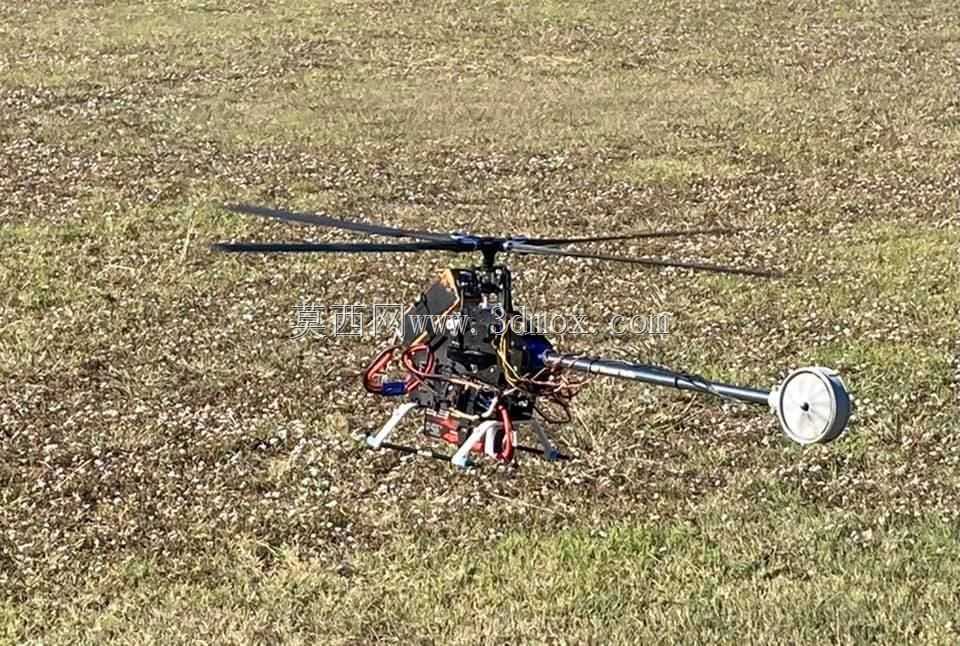

  从使用场景看,这类结构主要用于航模直升机的尾推力升级和尾桨安全防护。涵道环把桨叶完全包裹在环形通道内,地面调试、近地飞行或起降擦碰时,外露桨叶不容易直接打到地面、设备或人员;同时环形壁面能够约束桨尖涡流,降低桨尖涡带来的能量损失和尾桨噪声。对于500级机型,尾段需要提供足够的反扭矩来平衡主旋翼旋转,因此设计重点不只是外形复刻,而是让涵道直径、桨盘面积、叶片角和电机转速区间匹配。

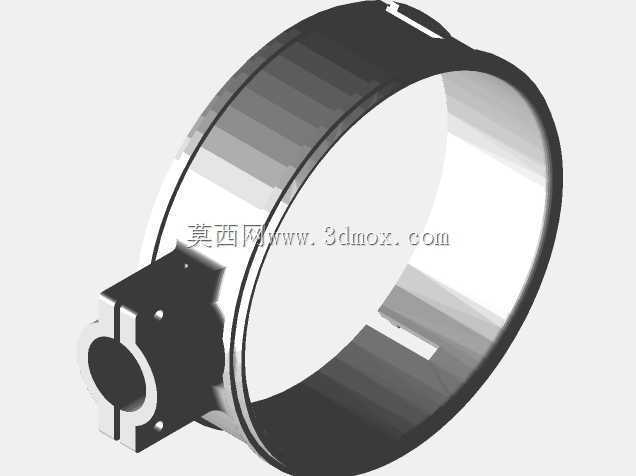

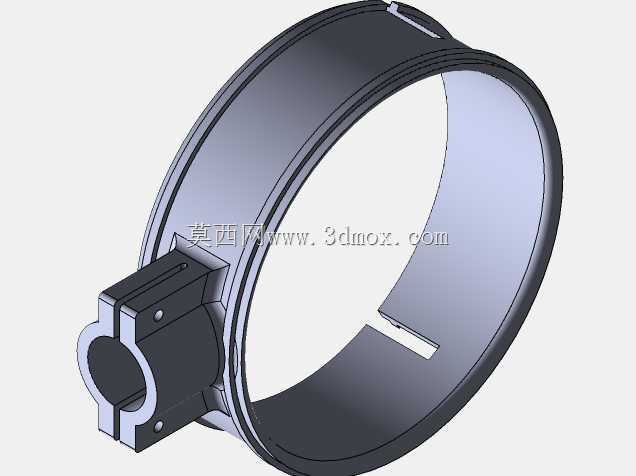

  结构上,涵道外圈承担导流和防护双重作用,内壁需要与桨尖保持小而稳定的径向间隙。间隙过大,桨尖漏气会降低推力;间隙过小,飞行中尾梁振动、电机轴挠曲或装配偏心又可能导致擦圈。模型中涵道支座通过侧向夹紧件固定在圆管尾梁上,安装面贴合尾梁外圆,锁紧后能够限制涵道绕尾梁转动以及沿轴向滑移。实际改装时需要确认尾梁外径、夹持宽度和支座开孔位置,保证涵道轴线与直升机航向垂直,同时使桨盘平面处于尾梁末端合适的力臂位置。

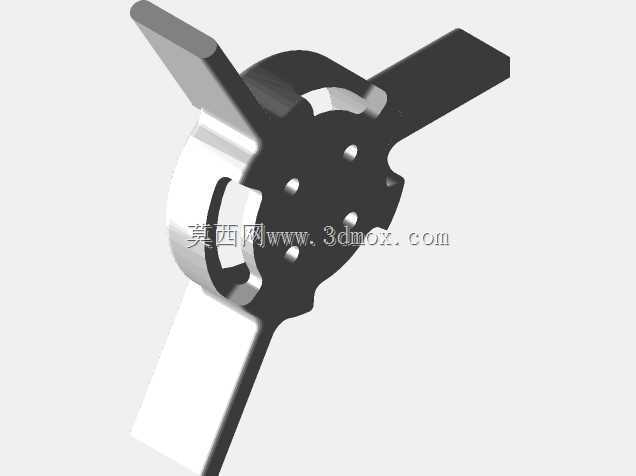

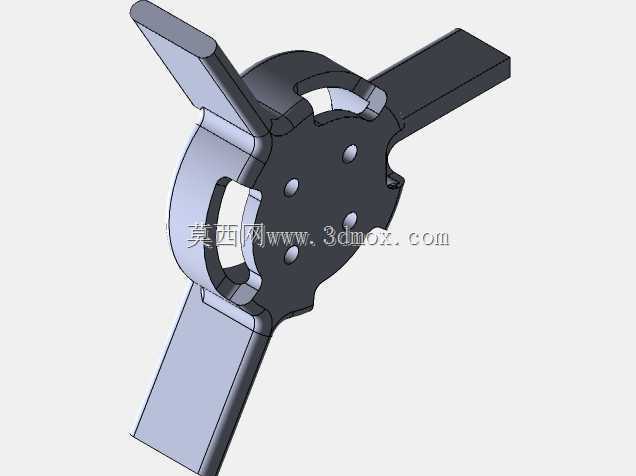

  中心电机采用直接驱动思路,省去减速机构后,电机本身的KV值、电池电压和桨叶负载必须一起匹配。高KV电机在较高电压下能够带动小直径多叶桨达到所需转速,但桨叶数量增加后,单片桨叶载荷下降,推力输出更连续,噪声也更细密。模型采用多叶片螺旋桨布置,叶片沿中心轮毂均匀分布,桨根通过轮毂压紧,桨叶角在设计状态下固定。对结构建模而言,轮毂、桨根、电机轴和锁紧件之间的同轴度是关键,任何偏心都会在高转速下放大为振动。

  外形边界方面,涵道外径、尾梁夹持位置和电机轴向长度共同决定尾段重量分布。直升机尾段对重心很敏感,尾部过重会使整机重心后移,影响俯仰操纵和悬停稳定性;尾部零件过薄又可能在高频振动下松动。因此涵道壁、支座和电机安装座需要在轻量化与刚性之间平衡:环形涵道承受桨叶气动载荷和不平衡振动,夹持支座承受尾梁传扭和着陆冲击,中心电机座则要保证轴承轴线与涵道中心重合。

  建模时可以把结构拆成涵道环、叶片组件、电机、夹紧支座、尾梁连接块和紧固件几个层级。涵道环适合按回转体建立基础曲面,再处理支座连接区域;叶片需要按翼型截面沿半径方向叠放,并加入扭转角和安装角;轮毂要留出电机轴孔、锁紧面和桨根定位面。装配检查时,应重点看桨尖与涵道内壁的间隙、电机外径与涵道中心空间的避让、夹紧螺栓的安装工具空间,以及尾梁穿入后是否与电机线缆干涉。

  工程落地时,这类直驱涵道尾桨还需要考虑线缆走向。电机供电线从尾梁内部或沿尾梁下方敷设到电调,线束不能靠近运动部件,也不能在涵道入口形成突兀遮挡。涵道前后缘的气流通道应保持顺畅,支座和线束尽量避开主要进风区域。若用于3D打印验证,涵道环和桨叶的材料刚度、层纹方向和耐温能力都会影响高速旋转安全性,桨叶尤其需要按对称配对方式控制重量和重心。

  整体来看,该结构不是单纯的外观件,而是把尾桨气动、电机直驱、尾梁夹持和振动控制集中在一个尾段模块里。设计时既要让涵道提供防护和导流效果,也要保证电机、桨叶、支座与500级直升机尾梁之间的安装边界清晰,便于改装、调试和后期维护。
