五叶轴流散热冷却风叶结构设计

　　这套风叶结构在电力输配配套的风冷系统里属于直接驱动空气流动的核心执行件，日常落地场景集中在油浸式配电变压器的外置冷却风道、干式变压柜的顶部排风位，也可平移到工业电控柜、大功率电阻负载柜、小型冷凝机组的通风回路中。它的核心作用是在设备运行温升达到阈值后，通过持续旋转驱动环境空气掠过散热翅片、油箱外壁或者换热芯体，把绕组、铁芯、功率器件累积的热量强制带走，避免绝缘层长期处于超温区间加速老化，保障整套输配电设备在额定负载下的温升曲线稳定落在设计允许范围内。

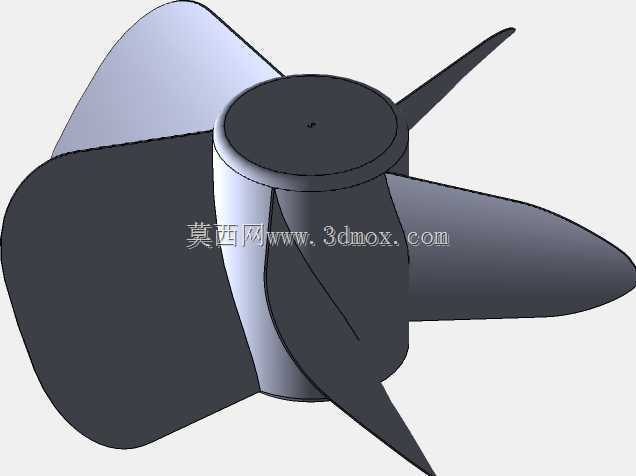

　　从结构拆解来看，整套风叶分为中心轮毂与五片曲面叶片两个实体部分，没有额外拼接的叶片紧固件，属于一体成型的实心回转构件。中心轮毂为带轴向通孔的圆柱台结构，端面预留的小孔对应驱动电机输出轴的锁紧定位位，轮毂内孔可直接与电机轴形成过渡配合，侧面可加装顶丝完成周向锁止，装配时不需要额外设计复杂的转接法兰，轴向装入后靠轴肩定位即可确定风叶在电机轴上的安装位置，拆装维护时仅需松开锁紧件就能沿轴向抽出风叶，现场运维的操作门槛很低。轮毂的圆柱外壁做了顺滑的曲面过渡，和每片叶片的根部完全融合，不存在直角交接的应力集中棱线，风叶高速旋转时，叶片根部承受的交变离心力可以顺着融合曲面均匀分散到整个轮毂实体上，长期启停冲击下也不容易出现根部开裂的失效问题。

　　五片叶片沿轮毂周向呈等夹角均匀排布，相邻叶片的相位间隔为72度，动平衡先天对称性更好，旋转过程中产生的径向激振力可以互相抵消，大幅降低配套电机的轴承附加载荷。叶片型线采用大后掠的宽弦曲面设计，从根部到叶尖的弦长逐步收窄，叶尖做了圆滑的切尖处理，没有尖锐的突出棱边：一方面大后掠角可以推迟叶片表面空气边界层的分离，在风叶工作的常规转速区间内降低涡流噪声，避免风冷系统在居民区配电房运行时产生明显的高频啸叫；另一方面宽弦叶片的整体刚性更强，即使空气中夹带少量灰尘、纤维杂物擦碰叶身，也不容易出现叶片变形、动平衡失效的问题。叶片的安装角从根部到叶尖做了连续的扭转变形，匹配不同回转半径处的线速度差异，让整个叶展范围内的气流攻角都维持在高效区间，相同转速和轴功率下可以输出更大的轴向风量，风压特性也更平缓，当散热风道因为积尘出现风阻上升时，风量衰减幅度比普通直板小叶片更小。

　　建模过程中所有曲面都做了连续性校验，叶片正反面的型面从叶根到叶尖保持G2连续，没有局部凹陷、褶皱或者曲率突变，后续不管是走注塑模具开模、铝合金压铸还是钣金焊接放样，都可以直接提取型面作为加工基准，不需要二次补面修复几何瑕疵。实体建模阶段特意把叶片与轮毂的交接区域做了加厚处理，叶根位置的实体壁厚大于叶尖区域，匹配离心力沿叶展的分布规律，在控制整体转动惯量的同时保证薄弱位置的结构强度。

　　安装边界层面，这套风叶的径向最大轮廓尺寸由叶尖回转直径决定，装入冷却风道时需要在叶尖与风筒内壁之间预留均匀的环形间隙，间隙值通常控制在叶尖直径的千分之五到千分之十五区间，间隙过大会产生叶尖回流漏风、降低送风效率，间隙过小则会在风叶受热膨胀、运行出现小幅振动时发生叶尖刮蹭风筒的故障。轴向尺寸上，轮毂的后端面需要贴合电机轴的定位轴肩，前端面留出锁紧垫片或者卡簧的安装空间，风叶前方要预留防护网的安装距离，避免运行中异物直接撞击叶片，后方则要和电机端盖、散热筋之间留出足够的进气导流空间，不能让轮毂后端紧贴电机端面造成进气受阻。选型匹配时可以直接根据配套电机的轴径修改轮毂内孔与顶丝孔尺寸，叶尖直径根据冷却系统需要的风量、风压目标调整缩放，叶片扭角也可以按照目标转速区间做参数化微调，适配不同通风阻力的散热场景。
