轴流燃气轮机环形燃烧室简化结构

　　这套结构围绕轴流式压气机与燃气轮机涡轮之间的环形空间展开，核心不是追求某一型号机组的完整制造细节，而是把环形燃烧室最基本的几何关系、气流通道和功能分区提炼出来，便于在方案阶段快速理解压气机出口气流如何进入燃烧区域，高温燃气又如何沿环形通道向涡轮导向器方向组织。环形燃烧室在中小型燃气轮机、航改型动力装置以及部分教学验证平台中较为常见，其最大特点是充分利用轴流机组同轴布置后的环状空间，使压气机送来的空气不需要经过复杂的大角度折返，就能沿机匣内侧形成连续的环形流动路径。

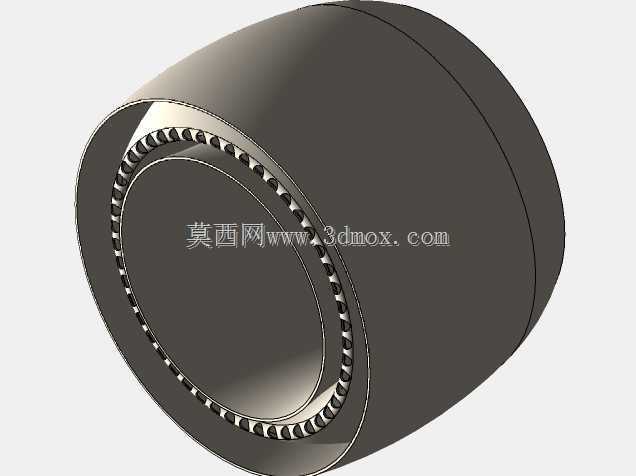

　　从实际布置看，燃烧室外壳与内壳共同围出一个近似圆柱环带的腔体，外侧边界受压气机机匣和涡轮机匣安装尺寸约束，内侧边界则要避开转子轴系、轴承腔及支撑结构。建模时需要优先锁定内、外环形壁面的径向位置，因为这两个面直接决定可用于燃烧的通道高度，也影响火焰筒与机匣之间的冷却空气夹层厚度。若外环半径过大，会增加整机外径和机舱布置难度；若内环半径过小，则会侵占转子、封严和支承结构的空间，后期很难布置油管、点火装置和检修通道。该简化结构保留了环形主体的连续曲面，并在两端做出与上下游部件衔接的轮廓，使设计者能够直观看到空气进入、腔体扩张、燃气收敛送出的整体走向。

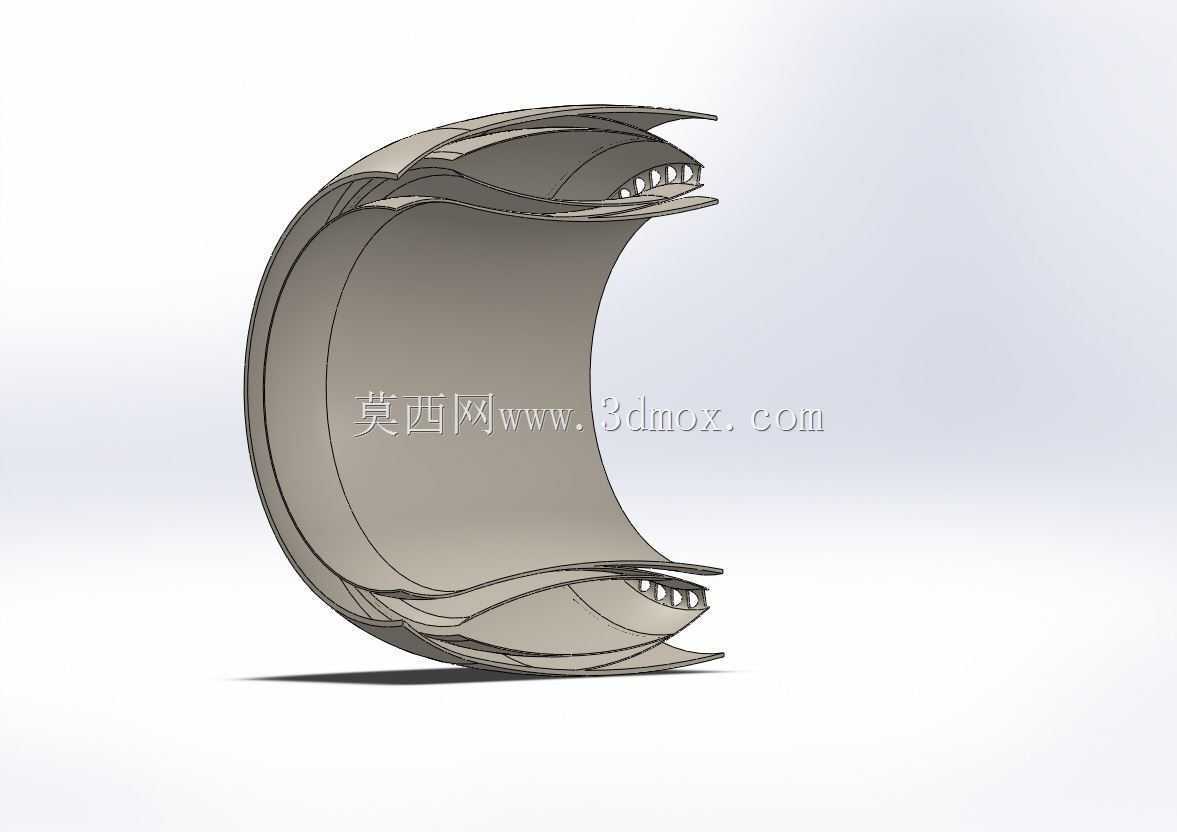

　　燃烧组织上，环形腔体并不是让全部空气直接进入火焰区。压气机出口空气通常分为多股：一部分通过头部进气结构进入主燃区，与燃料混合并维持稳定燃烧；一部分沿火焰筒壁面流动，形成冷却和保护气膜；还有一部分在下游掺混段进入高温燃气，调节涡轮入口温度分布。模型端部的齿状或开槽结构可以理解为头部气流通道、旋流安装位或混合孔位的简化表达，虽然没有细化每个喷嘴、旋流器和冷却小孔，但已经把环形燃烧室区别于单管、分管燃烧室的关键形态表现出来。对于初步方案而言，这种处理方式有利于把注意力放在流道中心线、环腔截面积变化和轴向长度匹配上，而不是过早陷入单件加工细节。

　　设计思路上，环形燃烧室需要同时满足燃烧稳定性、压降控制、温度场均匀性和结构可安装性。轴向长度过短，燃料雾化、蒸发、混合和燃烧的停留时间不足，容易导致燃烧不完全或涡轮前温度分布恶化；轴向长度过长，则会增加转子跨距、机匣重量和热膨胀补偿难度。环形截面的扩张角也不能随意放大，气流在压气机出口后若扩散过快，壁面附近可能出现分离，使燃烧压力脉动和总压损失增大。相反，通道收敛过急又会提高流速，削弱火焰稳定裕度。该模型以平滑的环形曲面和开口边界呈现这些约束，适合作为热力系统布置、流道分析和三维装配练习的基础几何体。

　　安装边界方面，前端需要与压气机扩压器或出口导叶区域对接，后端则面向涡轮导向器或一级喷嘴组件。外环应考虑与机匣壳体的定位面、安装边以及热膨胀间隙，内环则要与内支承锥、轴承封严腔保持安全距离。燃料管路、点火电嘴和火焰检测元件通常沿周向布置在多个位置，环形结构的优势在于周向连续性较好，温度场更容易沿圆周均匀展开；但它对装配同轴度、环腔变形和热应力控制也更敏感。简化模型没有表现复杂的薄壁孔群和辅助系统，却明确给出了环状包容空间、两端接口方向以及内外壁之间的有效区域，可用于校核机组总体尺寸、判断部件拆装路径，并为后续添加旋流器、喷嘴、冷却孔和火焰筒薄壁结构提供清晰的几何基准。

　　在工程应用中，这类结构常作为燃气轮机原理设计、航空发动机燃烧室教学、热能动力设备三维布局以及压气机—涡轮匹配分析的参考对象。设计者可在此基础上按流量、压比和燃料类型调整环腔半径、轴向长度、头部进气角和掺混孔分布，也可以把实体模型导入装配环境，检查其与转子轴、机匣、支承锥和涡轮导向叶片之间的空间关系。整体来看，该结构抓住了环形燃烧室最本质的环形流道特征，既避免了过度细节对初期判断的干扰，又保留了后续深化设计所需的主要外形边界。
