涡壳式涡轮流体输送泵结构设计

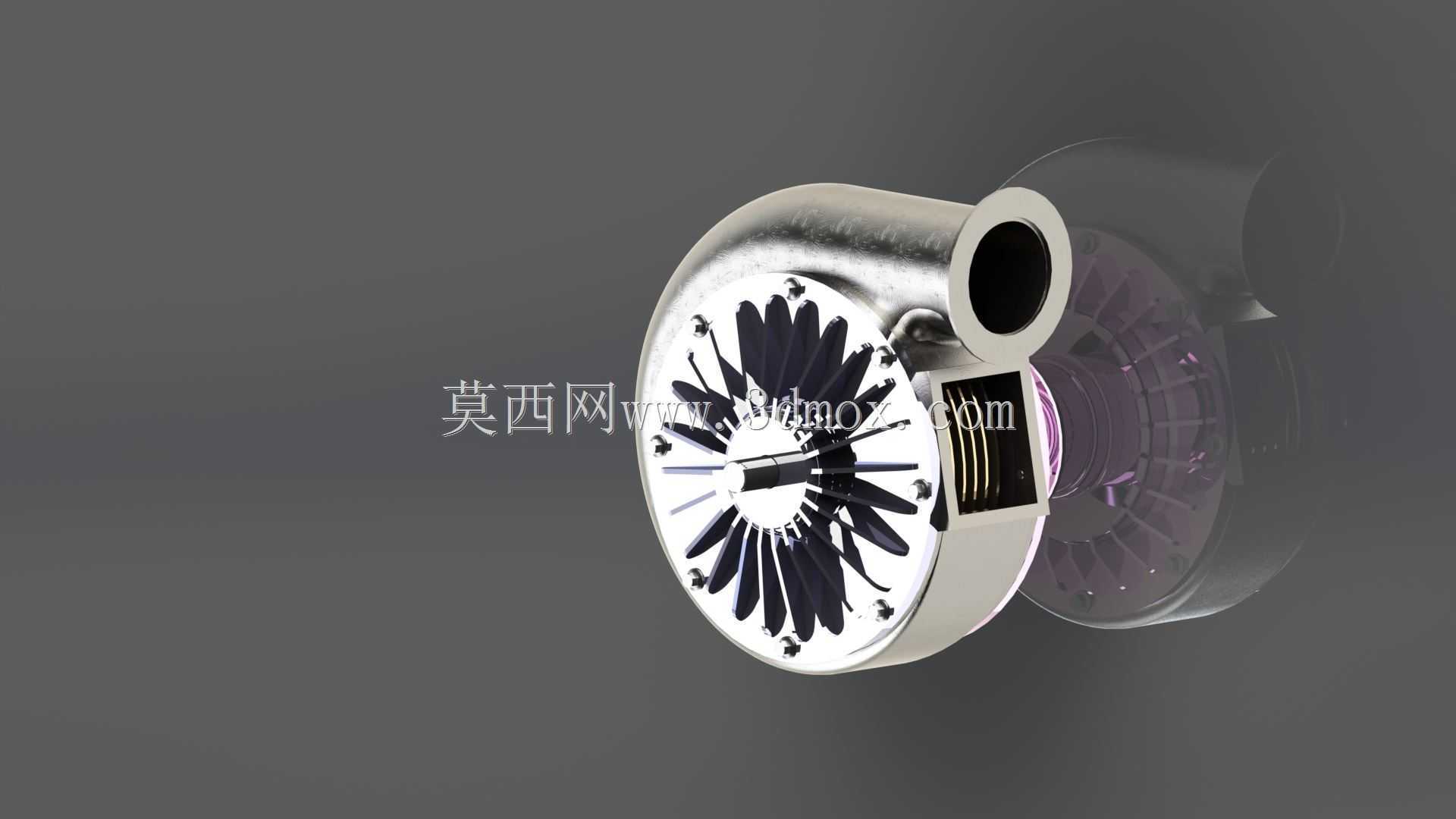

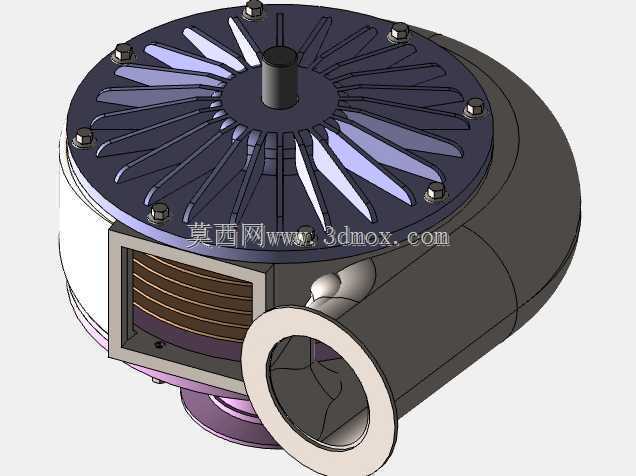

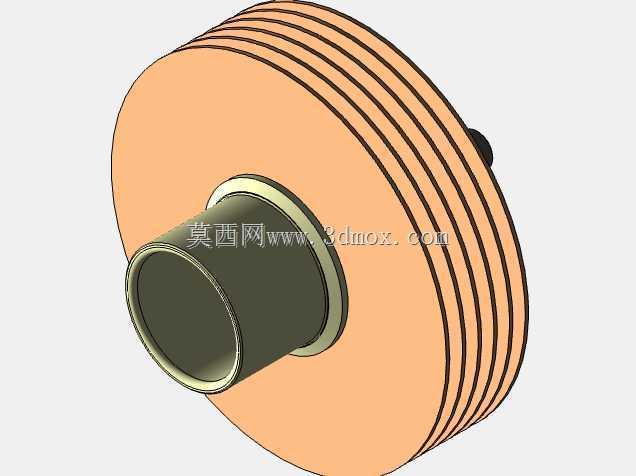

　　这套涡轮泵的结构建模围绕小流量高扬程流体输送场景展开，在实验室流体循环、小型设备冷却回路、紧凑型工艺管线增压这类安装空间局促的工况里，常规卧式离心泵往往需要预留较长的轴向装配余量，进出水管路还要额外做弯头避让，而该款涡轮泵采用侧置径向出口、轴向直联布局，泵体本身集成涡壳流道，不需要额外外接扩散管，整体外轮廓在径向方向仅保留涡壳最大外径与出口法兰的突出尺寸，轴向方向从叶轮前端面到驱动连接端的总厚度控制得非常紧凑，安装时仅需要在支撑面板上开出对应泵体定位止口的安装孔，进出口管路分别对接轴向入口与顶部径向出口，不需要额外预留检修抽芯的长距离空间，在桌面级试验台、车载冷却单元、小型液压动力站这类布局密度极高的设备里适配性很强。

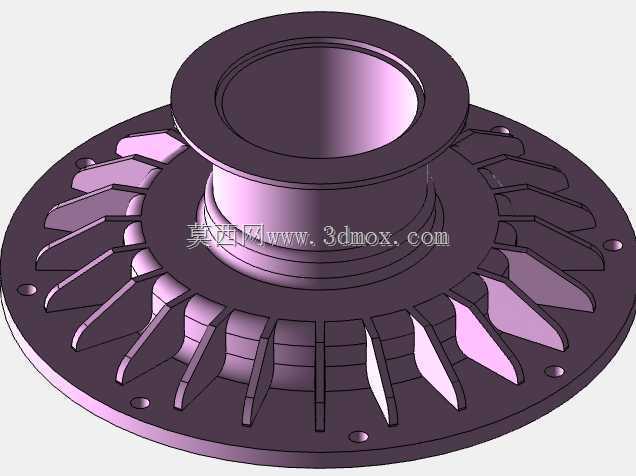

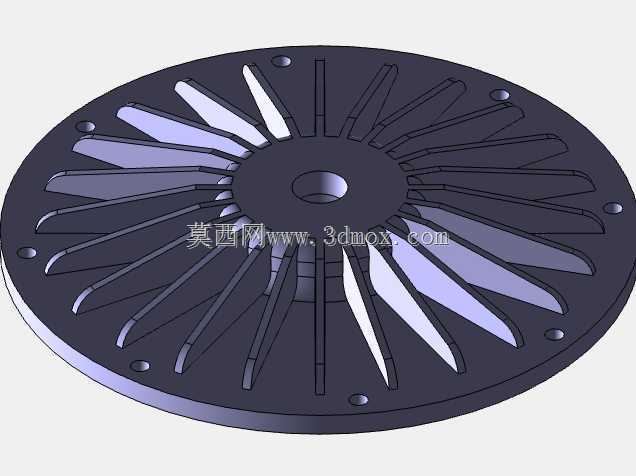

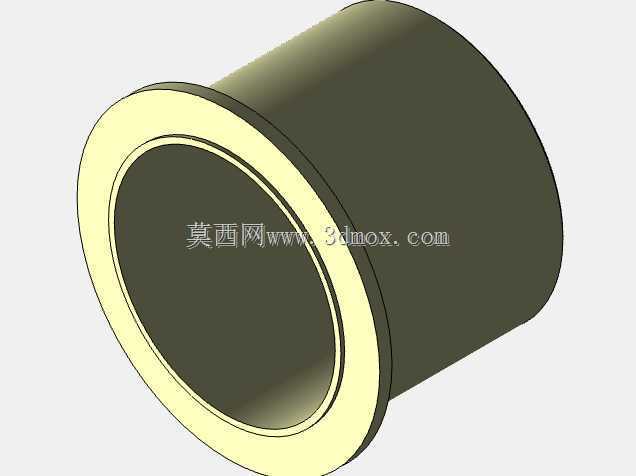

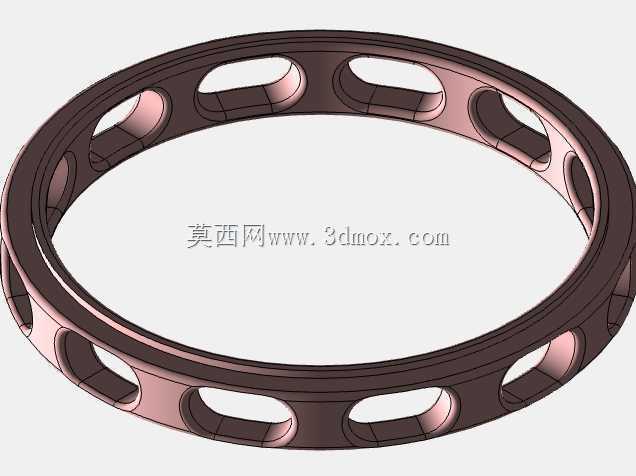

　　从功能实现逻辑来看，该泵依靠叶轮高速旋转对流体做功，涡壳流道将叶轮甩出的高速流体动能逐步转化为压力能，侧置的出口流道顺着涡壳切线方向延伸，流体在流道内的转向损失被控制在较低水平，叶轮端面的放射状叶片造型兼顾了流体导入和做功效率，前端的圆形开口为流体轴向进入叶轮提供了平顺的入口通道，入口处的同轴结构可以直接对接管路法兰或者软管接头，顶部的圆筒形出口接口预留了标准管路对接的配合面，接口壁厚按照承压管路的常规设计余量做了加厚处理，在额定工作压力下不会出现接口变形或者密封面渗漏的问题。建模过程中首先从叶轮的核心参数入手，先确定叶轮的旋转轴线，以轴线为基准绘制叶片的型线，放射状分布的叶片从叶轮中心轮毂处向外缘延伸，

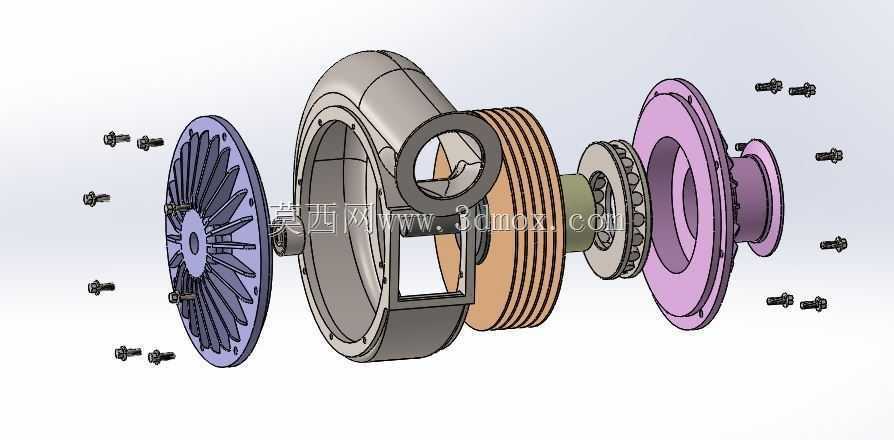

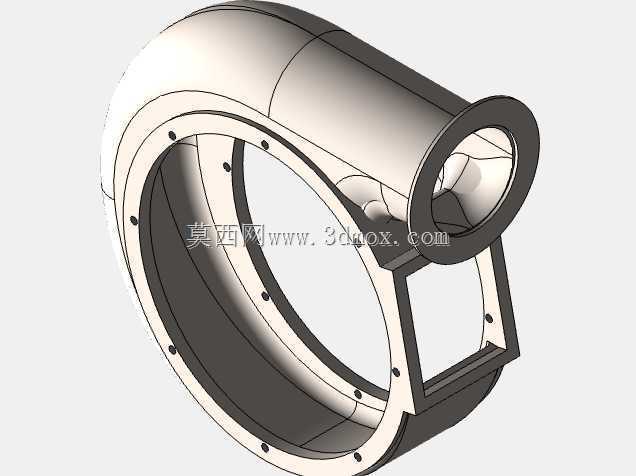

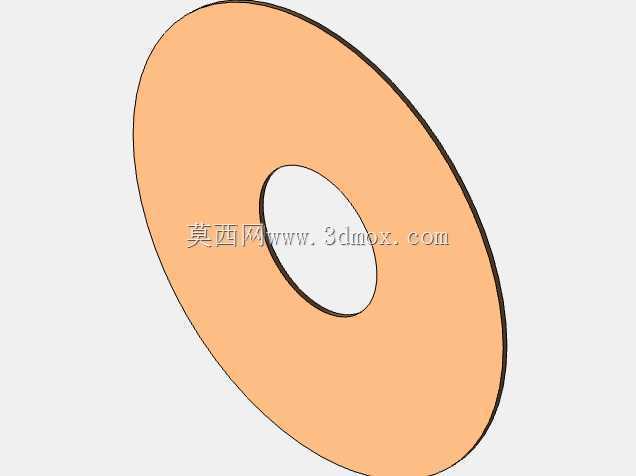

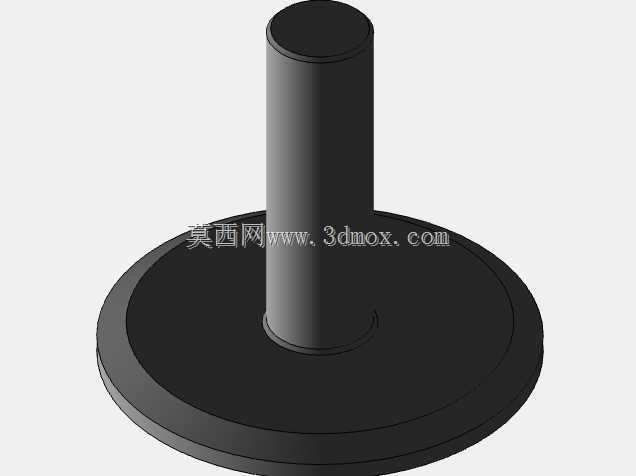

　　叶片之间的流道宽度从入口到外缘逐步变化，既保证流体进入叶轮时有足够的通流面积，又能让流体在离心力作用下顺畅加速，叶轮外缘和涡壳内壁之间保留了均匀的微小间隙，这个间隙的取值直接影响泵的容积效率，间隙过大会导致高压侧流体回流到入口侧，间隙过小则会在装配或者运行受热时出现叶轮刮蹭涡壳的问题，建模时按照小型涡轮泵的常规间隙范围预留了合理的配合余量，同时在叶轮前端面设计了均匀分布的紧固连接点，方便叶轮和驱动轴的轴向固定，避免高速旋转时出现轴向窜动。泵体涡壳部分采用螺旋扩张的流道设计思路，从叶轮外缘的隔舌位置开始，流道的过流断面面积沿着流体旋转方向逐步扩大，这个变化规律和泵的流量扬程特性直接匹配，不会出现流道突然扩大导致的流体脱流、涡流损失，涡壳的外壁造型顺着内部流道的走势平滑过渡，既保证了壳体的结构刚度，又避免了不必要的材料堆积，在壳体靠近驱动侧的位置设计了集成的连接支座，支座上的安装孔位和驱动部件的安装基准完全同轴，装配时可以先将叶轮固定在驱动轴上，再将涡壳泵体沿着轴向推入定位，最后锁紧支座连接螺栓即可完成整机装配，装配流程不需要复杂的专用工装，现场维护时拆开泵体就能直接接触叶轮，清理流道内的杂质或者更换易损件都很方便。安装边界方面，泵体的最大外轮廓为圆形涡壳结构，径向最大尺寸出现在涡壳远离出口的对侧，顶部出口接口的中心高度和泵体轴线的高差按照标准管路对接尺寸设计，现场布置管路时不需要再额外配置变径或者弯头来调整接口位置，

　　泵体底部或者侧部的支撑面可以直接固定在设备安装基板上，支撑面的平面度在建模时做了基准约束，锁紧安装螺栓后不会出现泵体扭曲导致的叶轮同轴度偏差。在实际工况适配中，这类涡轮泵既可以输送清水类低粘度流体，也可以在流道材质做对应处理后输送轻度腐蚀性的工艺流体，紧凑的结构让它在移动设备、嵌入式冷却系统里的布置灵活性远高于常规长轴泵，建模时所有配合面都保留了合理的公差标注基准，叶轮的动平衡基准面、泵体的止口定位面、进出口的密封配合面都设置了独立的建模特征，后续工程出图时可以直接提取这些基准进行尺寸标注和公差约束，不需要再重新重构几何特征，整个结构没有复杂的异形难加工特征，涡壳部分可以采用铸造后精加工流道的工艺，叶轮可以采用铣削或者注塑成型，不同工艺路线下的结构拔模斜度、加工余量都在建模阶段做了预留，完全满足从方案设计到样机试制的全流程结构参考需求。
