航空涡轮喷气动力装置结构造型

　　这套三维造型围绕航空涡轮喷气动力装置展开，主体呈现短舱式发动机的外部轮廓与前端进气锥区域，适合用于航空动力结构认知、教学演示、概念布局校核以及机械装配训练。实际工程中，这类动力装置主要服务于高速飞行器推进系统，通过吸入空气、压缩增压、组织燃烧和高速排气形成连续推力，其结构边界直接影响飞行器进气道匹配、吊挂安装、维护开口布置以及整机气动阻力。

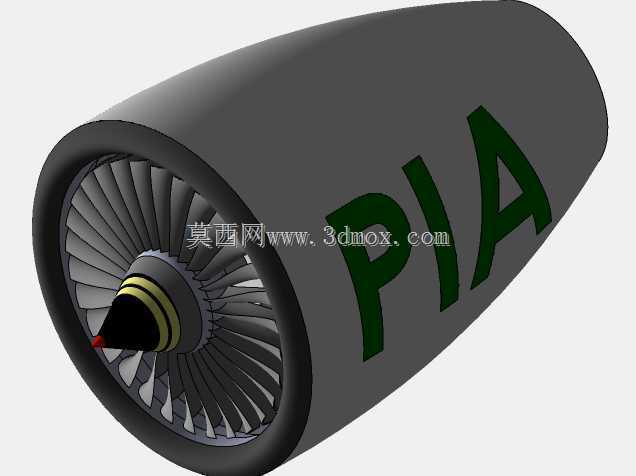

　　从外观上看，模型采用流线型短舱外形，前端收敛至进气锥，后部向喷口方向过渡，曲面连续且光顺，能够体现发动机舱在高速来流条件下对气流的引导作用。进气锥位于轴线位置，用于把前方来流平顺分流至环形进气通道，避免气流在入口处发生剧烈分离。短舱外表面并非单纯装饰曲面，在真实设计中需要同时满足气动外形、内部包容、检修可达性和连接刚度等要求，因此建模时不能只追求外观顺滑，还要保留与内部机匣、安装节、附件区域相对应的结构层次。

　　功能结构上，喷气发动机可划分为压气机、燃烧室、涡轮和排气喷管等关键区段。压气机负责提高进入空气的压力，为燃烧过程提供充足氧气；燃烧室将燃料与高压空气混合并点燃，形成高温高压燃气；涡轮从高温燃气中提取能量，带动压气机旋转；排气喷管则将燃气加速排出，把热能和压力能转化为喷流动能。虽然该模型重点展示外部短舱与进气端形态，但在完整设计思路中，这些内部部件的轴向长度、径向高度和连接关系都会决定外壳直径、吊挂位置以及维护舱门分布。

　　建模过程中，短舱主体适合采用旋转曲面与放样曲面结合的方式建立。先以发动机轴线为基准绘制不同站位的截面轮廓，再通过放样形成连续外壳；进气锥可利用回转特征生成，保证尖端与轴线同心；尾部喷口区域需要单独控制收敛段曲率，使外罩与喷管之间的过渡符合装配逻辑。若进一步细化内部结构，可将压气机叶片、轮盘、燃烧室机匣、涡轮盘和喷管分段建立为独立组件，再通过同轴心约束和轴向定位完成总装。这样既能表达部件之间的运动关系，也便于检查叶片与机匣间隙、转子轴向串动空间以及热膨胀余量。

　　安装边界方面，喷气发动机在飞行器上通常通过吊挂或短舱连接结构与机翼、机身承力框架相连，因此模型在工程应用中应预留安装节、推力销、防火墙和附件舱的位置概念。短舱最大外径决定飞行器离地间隙和吊挂高度，发动机轴线与机身轴线的偏角会影响进气效率和推力方向，前端进气锥与进气道唇口的相对位置则关系到低速大迎角工况下的气流稳定性。若用于教学或方案展示，可在模型中补充剖面视图，使外部流线外形与内部转子流道形成对应，帮助理解空气从进入、压缩、燃烧到排出的完整路径。

　　在结构细节处理上，外壳不宜做成完全封闭的理想实体。真实发动机短舱需要考虑防冰管路、燃油管路、滑油系统、电气线束、起动机、消防检测点和维护口盖等附属系统的布置。三维设计时可将这些内容以简化特征表达，例如在短舱外侧预留附件机匣区域，在下部布置维护开口，在吊挂附近加强承力接头。这样做的目的不是增加视觉复杂度，而是让模型具备工程讨论价值：结构工程师可以据此评估拆装顺序，系统工程师可以检查管路走向，教学人员也能够借助可见部件说明推进系统工作原理。

　　外形尺寸控制应围绕轴向站位和径向包络展开。进气锥、压气机段、燃烧室段、涡轮段和喷管段在轴线上各有不同长度需求，短舱直径则随内部转子级数和燃烧室外壳尺寸变化。设计时需要在气动性能、结构重量和维护空间之间平衡：过长的发动机可能增加转子支撑难度和飞行器安装阻力，过大的短舱直径会干扰机翼流场，而过短的收敛喷口又可能限制排气膨胀效率。通过三维装配，可以直观检查各段比例是否协调，也能够为后续强度分析、热端区域隔离和吊挂方案提供基础几何。

　　总体而言，该造型抓住了喷气发动机最具识别度的短舱、进气锥和喷口形态，适合作为航空动力装置的结构表达载体。若继续深化，可在现有外观基础上增加内部流道、转子组件、燃烧室火焰筒、涡轮叶片和安装接口，使模型从外观展示件扩展为可用于装配校核、原理讲解和方案沟通的完整机械结构。
