涡轮风扇喷气式航空发动机结构

　　这套三维结构围绕民用客机常见的涡轮风扇喷气动力装置展开，建模时没有把整机做成不可拆分的实体，而是按照发动机内部气流路径和功能分区进行组件化处理。外涵机匣、进气锥、风扇段、压气机段、燃烧室关联区域、涡轮段和尾喷管均保留独立结构关系，便于在后续设计中分别检查旋转件与静子件的边界，也适合用于教学演示、原理验证和初步流动仿真前处理。

　　从实际用途看，这类动力装置主要服务于亚音速民航飞机和部分大型运输机。发动机短舱吊挂在机翼下方或机身尾部，工作时先由大直径风扇吸入大量空气，一部分气流进入核心机，经压气机逐级增压后进入燃烧室，与燃油混合燃烧形成高温高压燃气；另一部分气流通过外涵道向后排出，提供较大比例的推力。模型在外形上保留了短舱的圆筒化特征，前端设置进气锥，用于引导来流平顺进入风扇区域，降低入口处的局部分离风险；尾部收缩为喷管结构，使燃气和外涵气流以较高速度排出。

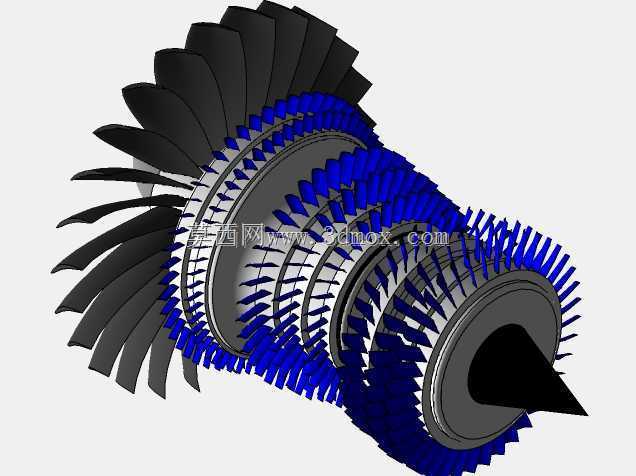

　　结构设计思路上，风扇和各级涡轮被处理为可单独引用的旋转部件，而不是与机匣固结。这样做的直接价值在于，工程人员可以按不同转速区间定义组件运动关系，观察转子在装配空间中的径向间隙、轴向占位和与静子叶片的相对位置。对于航空发动机而言，叶尖间隙、转子同心度和热膨胀余量都直接影响效率与安全，模型中将圆柱形叶盘区块分层布置，能够帮助设计者快速理解多级轴流结构的堆叠方式。虽然该模型偏向简化表达，没有细化真实发动机中的燃油喷嘴、轴承支承、润滑管路和附件传动机匣，但它保留了核心气流通道和主要轮廓，适合作为方案沟通阶段的可视化载体。

　　安装边界方面，整机外形以回转体为主，最大外轮廓集中在风扇机匣段，向后随着核心机和尾喷管布置逐渐收束。吊挂接口在真实飞机上通常位于短舱上部，需要与机翼挂架、推力销和减振连接件协调；在本模型中，短舱外表面提供了连续的圆柱基准，可据此反推安装节位置、维护开口方向和地面离地间隙。进气道前端应避免与机翼前缘、襟翼滑轨和防冰管路发生干涉，尾喷管后方则需考虑热喷流对襟翼、机身蒙皮和地面人员的影响范围。

　　在流动模拟应用中，组件化模型可以按分析目标取舍：只研究进气效率时，可保留进气锥、风扇和外涵道壁面；研究核心机做功过程时，可单独显示压气机、燃烧室和涡轮区段；研究排气推力时，则重点检查尾喷管收缩角和中心锥位置。多级转子区块能够赋予不同角速度，以近似风扇、低压涡轮和高压涡轮之间的转速差异。对于结构设计人员，这种建模方式还有利于开展装配顺序检查：先固定主承力机匣，再装入转子轴系，随后安装静子叶片、外涵壳体和尾喷段，能够较早发现轴向插入距离、径向装配空间和检修通道不足的问题。

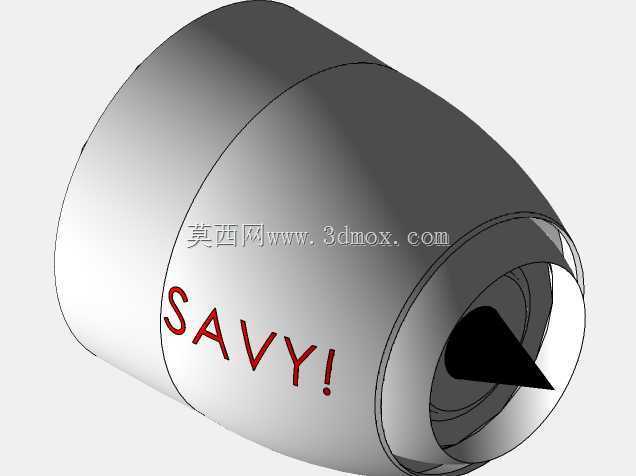

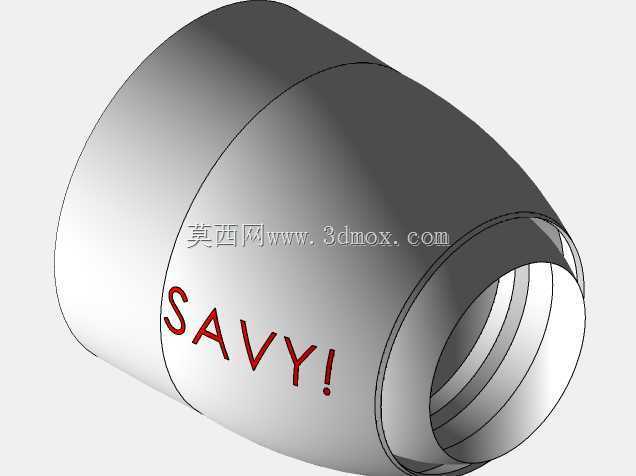

　　外形表达上，短舱外壳采用光滑回转曲面，前端大、后端小，中心锥位于喷管轴线位置，用于减少尾部涡流并组织排气流向。机身表面的标识只作为外观参考，不参与承力计算。整体结构强调航空发动机“吸气—增压—燃烧—膨胀—排气”的连续工作逻辑，既能用于三维装配练习，也能作为航空动力原理讲解、虚拟展示和仿真前置建模的基础对象。
