低压电力变压器椭球形承压封头结构

　　椭球形封头在低压电力变压器的油箱端部属于并不常见的承压端盖结构，常规配电变压器油箱多采用平板端盖加折边、或者标准椭圆形封头搭配直边段的形式，而这类椭球封头将曲面母线做了连续平滑过渡，没有突兀的转角应力集中区，在变压器运行时内部绝缘油受热膨胀、油箱承受小幅内压的工况下，曲面可以把内压产生的径向载荷均匀分解为沿壳壁的薄膜应力，相比平板端盖不需要额外焊接大量加强筋就能控制端盖的挠曲变形，既减少了油箱内部的焊接死角，也能避免绝缘油在筋板缝隙处出现滞留积气的问题。

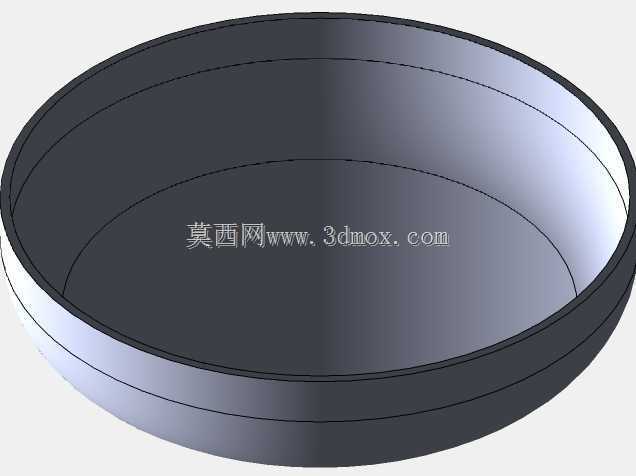

　　从实际装配边界来看，这类封头的开口端预留了一圈等厚度的直边段，直边段的外径和变压器油箱筒体的内径保持过渡配合，装配时直边段完全嵌入筒体内壁，沿环缝开V型坡口做全熔透焊接，焊后对环缝做煤油渗透或者气压检漏，保证油箱整体的密封性能。封头的曲面母线从直边端点开始，曲率半径沿着轴向逐步变化：靠近直边的区域曲率半径较大，曲面趋近于和筒体同轴的圆柱面，往封头顶部延伸的过程中曲率半径逐步收窄，到最顶端位置曲面平滑收为圆弧顶点，整个曲面不存在折角、突变或者局部凹陷，钣金冲压成型后不会出现局部壁厚过度减薄的缺陷。

　　设计这类封头的时候，首先要匹配变压器油箱的额定工作压力，低压油浸式变压器正常运行时内部油压通常在几十千帕量级，故障工况下短时压力峰值也不会超过常压太多，椭球曲面的壁厚可以和油箱筒体壁厚保持一致，不需要额外加厚，依靠曲面的受力特性就能满足刚度要求。如果采用平板端盖，同等直径下要把受压变形量控制在允许范围内，端盖厚度往往要比筒体厚出百分之三十以上，还要在端盖内侧焊接井字形加强筋，不仅整体重量更大，焊接工作量也明显增加，而椭球封头冲压成型后只需要修切直边端口就可以直接对接筒体，加工工序更短。

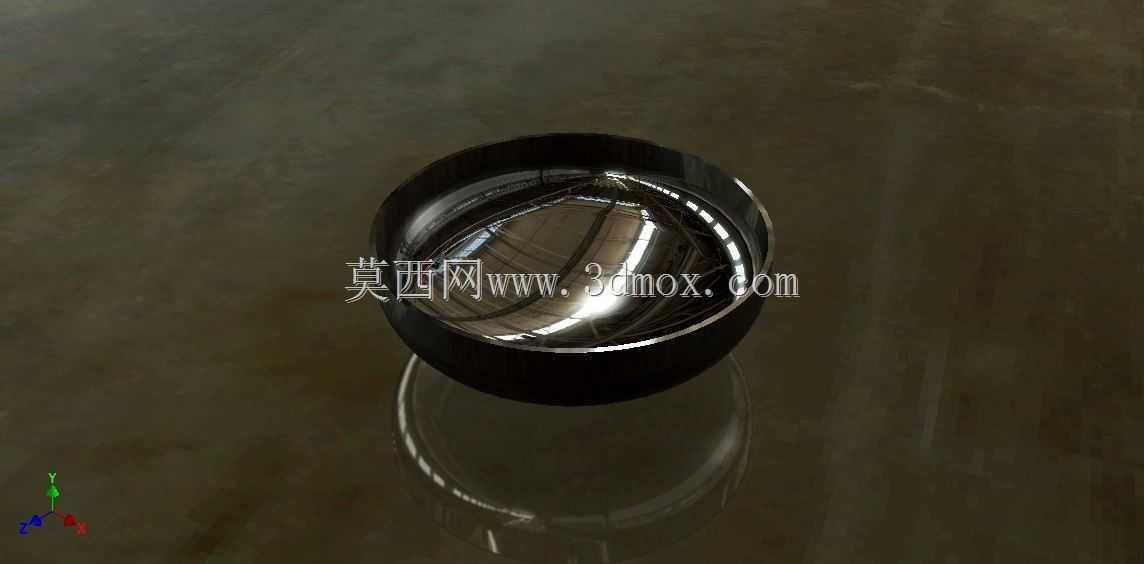

　　在三维建模环节，构建该结构优先采用旋转凸台的思路：先在前视基准面绘制过旋转轴的半剖面轮廓，从直边段的外壁端点开始，先绘制一段和轴线平行的直线段对应封头的直边配合段，之后衔接样条曲线或者标准椭圆弧段，约束椭圆的长轴和封头开口直径重合、短轴沿封头轴向延伸，椭圆弧的终点落在旋转轴线上，保证顶端曲面完全闭合。轮廓线完成后绕中心轴线旋转360度即可生成完整的实体，建模过程中要注意检查曲面的高斯曲率分布，不允许出现曲率反向的褶皱区域，否则后续导入钣金模块展开或者生成冲压模具的时候会出现成型失败。完成实体后可以额外做简化的静力学仿真，给壳体内壁施加均匀内压，约束环缝位置的轴向自由度，查看封头的应力分布和最大变形量：正常设计下薄膜应力会沿曲面均匀分布，最大应力出现在靠近直边的环缝过渡区域，顶端位置的变形量最小，完全符合承压壳体的受力规律。

　　现场应用中这类封头尤其适合紧凑型的地下式变压器或者预装式箱变的油箱结构，这类设备安装空间受限，油箱端部不能向外突出太多加强筋结构，平滑的椭球外表面没有积灰积水的凹槽，户外运行时雨水可以顺着曲面自然流下，减少端盖位置的锈蚀隐患。同时封头内部的光滑曲面没有焊接筋板形成的尖角，变压器注油的时候内部空气可以顺着曲面往顶部的排气阀位置汇聚，不会在筋板下方形成封闭气腔，有效避免绝缘油中夹杂气泡导致的局部绝缘强度下降问题。装配时封头的直边段和筒体的配合间隙要控制在合理范围，间隙过大会导致焊接时焊瘤渗入油箱内部，间隙过小则会出现装配对位困难，环缝焊接完成后还要对封头外表面做抛丸或者喷漆处理，曲面的连续特性让漆面附着更加均匀，不会在转角位置出现漆层堆积变薄的防护短板。
