IPGAITER设备用双通管状管板结构

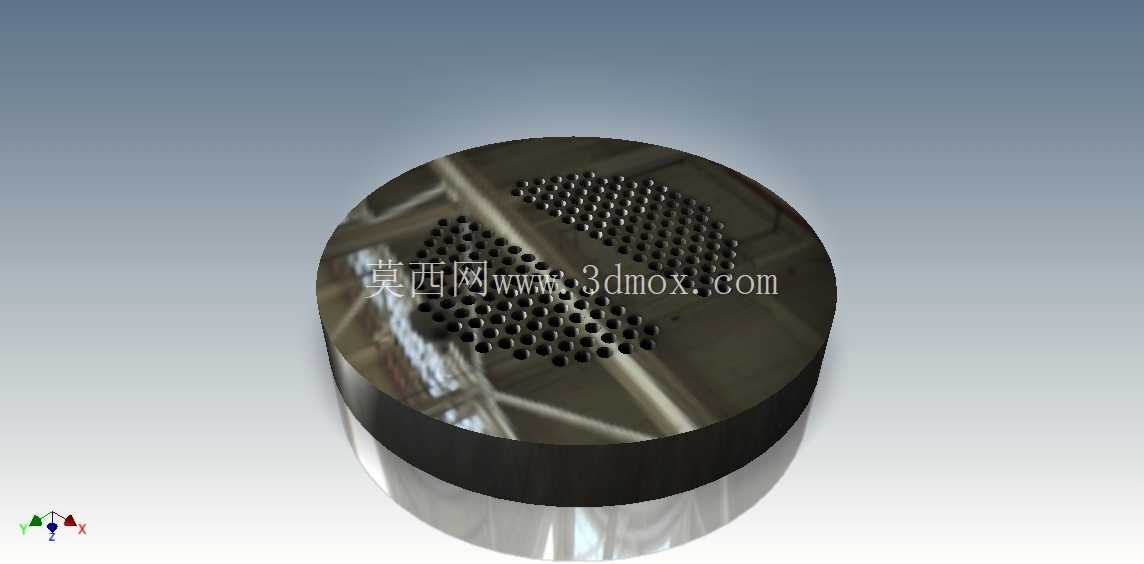

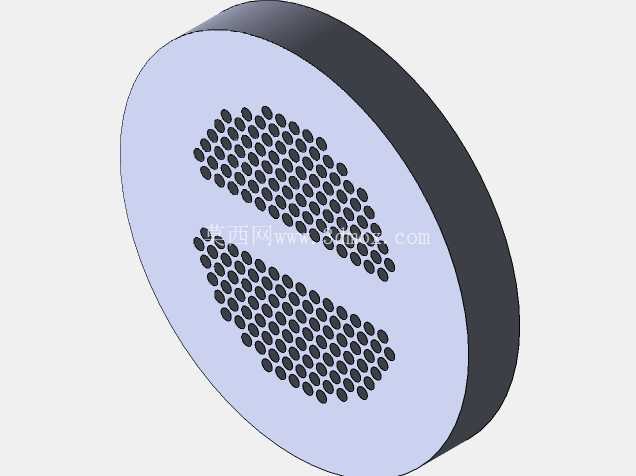

　　该结构件应用于IP GAITER配套的管路系统中，作为介质分流与导通的核心承载部件，在实际工况中承担多管路介质的均匀分配、流道分隔以及承压密封的作用，常见于需要多管路并行导通、同时对安装空间有严格限制的电力配套换热、流体导通回路中。从结构设计来看，整体采用短圆柱式本体构型，端面按照流体分配的流量需求排布两组规则的通孔阵列，孔位的排布密度、孔径大小完全匹配对接管路的通径要求，两组孔阵之间预留足够的实体间隔，避免不同流道的介质出现串流问题，同时保证本体的结构强度满足工况下的承压要求。

　　设计过程中优先考虑了安装对接的便利性，圆柱本体的外径尺寸与配套安装座的内孔尺寸采用间隙配合公差，装配时可直接嵌入安装位，无需额外的定位结构即可完成初步对位，端面的通孔阵列与对接管路的接口位置完全同轴，装配后不需要额外调整孔位对中度，可直接完成密封面的压合固定。本体的厚度尺寸经过受力校核，既满足额定工作压力下的结构强度要求，不会因为介质压力出现形变导致密封面泄漏，也尽可能压缩轴向安装尺寸，适配IP GAITER设备内部紧凑的安装空间，不会与周边的其他电气、结构构件出现干涉。

　　从功能特性上，该构件的两组通孔阵列分别对应两条独立的流体回路，可同时实现两种介质的独立导通，或者同一介质的分流输送，孔道内壁的粗糙度满足流体输送的阻力要求，不会出现过大的流阻导致介质输送效率下降，本体采用金属材质加工，表面做镜面处理，既提升了耐腐蚀性能，也方便日常运维过程中观察表面是否存在形变、渗漏等异常情况。在实际选型应用中，该结构件的安装边界需要注意：径向方向需要预留至少3mm的密封件安装空间，用于放置端面密封圈保证对接位置的密封性，轴向方向需要预留足够的紧固件操作空间，保证装配时可以顺利完成对接法兰的锁紧，同时要注意孔道的进出口方向与管路走向一致，避免出现流道反向导致的流量不足问题。

　　设计时还考虑了加工工艺的可行性，通孔采用标准化的钻孔工艺即可完成加工，孔位的排布间距满足钻头加工的最小壁厚要求，不会出现加工过程中孔壁钻穿、或者壁厚不足导致承压能力不达标的问题，圆柱本体的外圆采用常规车削工艺即可达到要求的尺寸精度与表面粗糙度，不需要特殊的加工设备，适合批量加工生产。在工况运行过程中，该构件需要承受介质的持续压力冲击，因此在结构设计时对孔阵之间的连接筋位置做了圆角过渡处理，避免应力集中导致长期运行后出现裂纹，同时端面的密封面做了平面度处理，保证压合后密封圈受力均匀，不会出现局部密封失效的问题。
