穿越机外转子无刷动力马达结构

　　该结构对应小型多旋翼飞行器上使用的外转子无刷动力马达，主要承担螺旋桨驱动任务，常见于竞速穿越机、航拍训练机、小型垂直起降验证平台以及轻量化航空模型。与普通有刷直流马达相比，这类部件依靠电子调速器输出三相交变电流驱动，转子外壳随磁场同步旋转，能够在较小体积和较轻重量下提供较高转速与瞬时扭矩，适合飞行器对推重比、响应速度和悬挂重量敏感的使用环境。

　　从实际装机角度看，马达安装在机臂末端，底部通过四个螺钉固定于电机座，上端输出轴直接连接螺旋桨。桨叶旋转产生的拉力沿轴向传递，飞行中的急加速、急停、翻滚和撞地冲击也会集中作用在输出轴、轴承、端盖及安装孔位上。因此建模时不能只追求外观相似，必须把轴径、螺纹段长度、转子外径、机身高度、底部孔距、螺钉避让空间以及桨叶压紧边界表达清楚。这些尺寸决定螺旋桨是否能够贴合安装面，螺母锁紧后是否干涉桨帽，机臂开孔位置是否与马达底座匹配，以及整机相邻桨叶之间是否保留安全间隙。

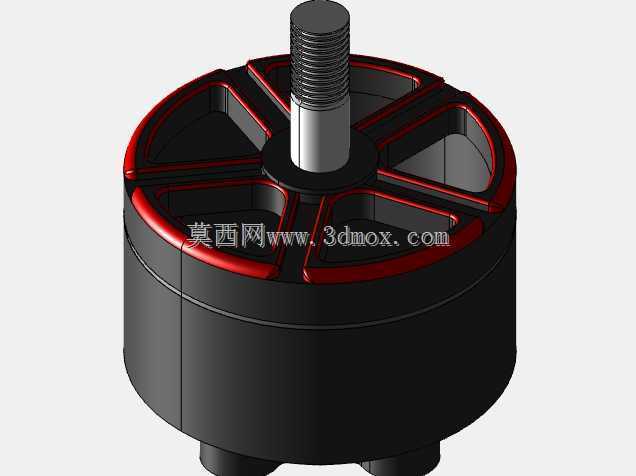

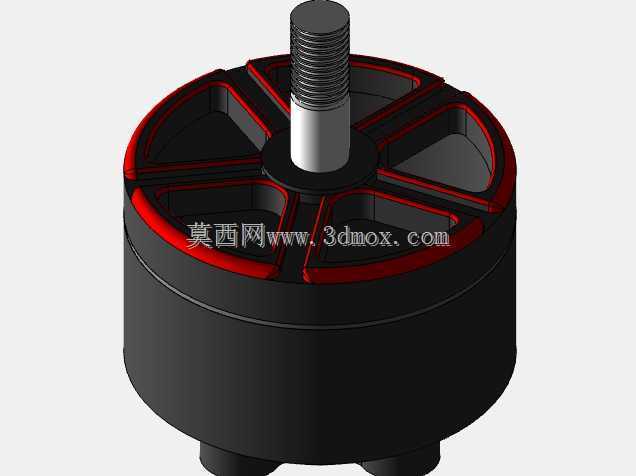

　　外形上，该马达采用黑色圆柱主体与红色上端盖装饰边的组合，顶部为带外螺纹的金属输出轴，轴根部设置定位台阶，用于保证桨叶中心孔与旋转轴线同轴。转子外壳上部开有放射状减重窗口，既形成辨识度较高的外观，也有利于内部绕组散热。模型对孔位、轴段和重量重心进行了明确界定，视觉表达虽然简化，但关键装配关系完整，可用于飞行器机架布局校核、动力系统干涉检查以及教学演示。

　　设计思路上，外转子结构将磁钢布置在旋转壳体内侧，定子绕组固定于中心轴座附近。旋转外壳直径较大，有利于在低转速区间获得较好扭矩输出；上端敞开式结构可以让飞行时产生的气流穿过绕组区域，带走持续大油门工作产生的热量。输出轴采用螺纹连接桨帽或自锁螺母，装配时依靠轴肩定位桨叶，既方便快速更换螺旋桨，也能在高速旋转下保持夹紧可靠。底部安装面需要保持与机臂平面充分接触，若孔距或沉头深度不准确，实际装配中会出现螺钉头凸出、电机座受压不均、轴系与机架平面不垂直等问题。

　　在整机布置中，马达尺寸直接影响机臂长度、桨距选择和电调安装位置。以多旋翼布局为例，四个或多个马达围绕飞控中心对称分布，相邻螺旋桨旋转圆不得相交，电机轴线应尽量垂直于机臂安装面。若转子外径偏大，而机臂中心距不足，桨尖可能在飞行振动或形变时相互触碰；若机身高度过高，螺旋桨平面与机架重心距离增大，姿态响应会产生额外力矩；若底部出线方向未预留空间，三相线缆在机臂内走线时可能被端盖压住。该三维结构可在设计早期把这些边界纳入装配体检查，减少实物试装时反复修改机架孔位的情况。

　　从功能特性看，925kV等级表示每伏电压下对应的空载转速量级，选型时需要与电池电压、螺旋桨直径和桨距配合。低kV通常适配大桨、高扭矩和较长续航，高kV则偏向小桨、高转速和竞速飞行。模型本身虽然不展开电磁绕组细节，但其外部轮廓、轴系和安装接口足以支持机械设计人员完成动力包络确认。对于结构工程师而言，重点不在复刻内部磁场，而在保证马达与机架、螺旋桨、螺钉、线缆和飞控减振系统之间的空间关系正确。

　　建模处理时，圆柱主体可按回转体建立，上端盖的放射筋条和红色边缘通过对称特征完成，输出轴需区分光轴定位段、螺纹段和轴肩。螺纹段在三维装配中可按简化外螺纹表达，但公称直径和有效长度必须准确，因为桨帽啮合深度不足会导致松脱，过长则可能顶死桨垫或影响动平衡。底部安装孔应按实际螺钉规格建立中心位置和沉孔深度，孔周围材料厚度也要保留，避免在轻量化机臂上形成局部应力集中。

　　该结构还适合用于航空航天类课程、无人机装配训练和动力系统选型展示。将其放入完整机架后，可以检查螺旋桨旋转范围、电机到电调的线缆弯曲半径、起落架高度以及相机云台是否受到气流和结构干涉。对于需要制作样机的团队，准确的外部模型能够帮助确定机臂板厚、电机座加强片位置和螺钉长度；对于三维建模学习者，则可以通过该案例理解外转子马达的基本构成、轴向载荷传递路径以及航空模型部件对重量、尺寸和同轴度的严苛要求。
