这套剖视化的涡喷动力装置三维结构,最初的搭建出发点并不是追求整机性能参数的复刻,而是把航空发动机内部被外壳完全遮挡的流道、转子、支撑与燃烧区段全部做了剖切展开,让结构设计、原理教学和装配校核的人能直接看清每一层零件的相对位置。在航空类职业院校的发动机原理课堂、机务维修岗前培训、航模动力改装工作室以及高校航空航天专业的课程设计环节,这类全剖视模型的使用频率很高:教员讲解压气机级间气流走向时,不用再靠平面剖视图反复比划,学员可以顺着剖切开口从进气段一路看到尾喷段,转子轴系如何贯穿整机、轴承支点落在哪些支撑结构上、燃烧室内腔和外部机匣怎么衔接,都能在三维空间里建立直观认知。

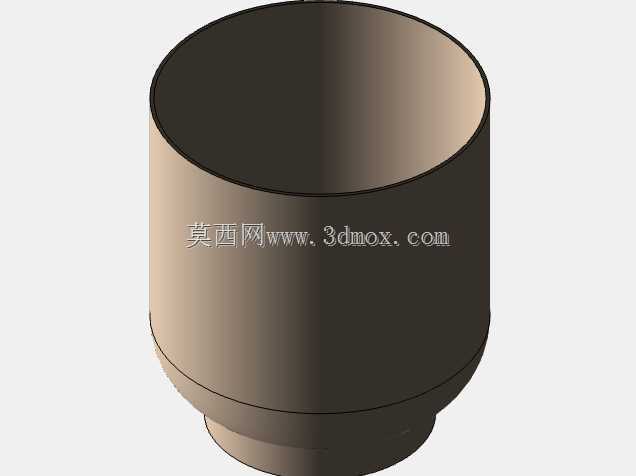

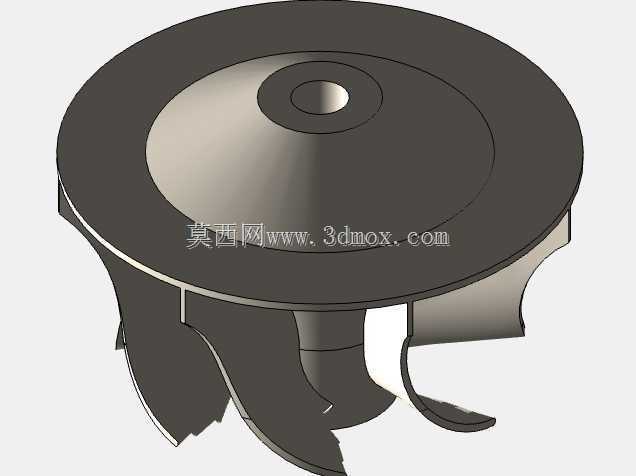

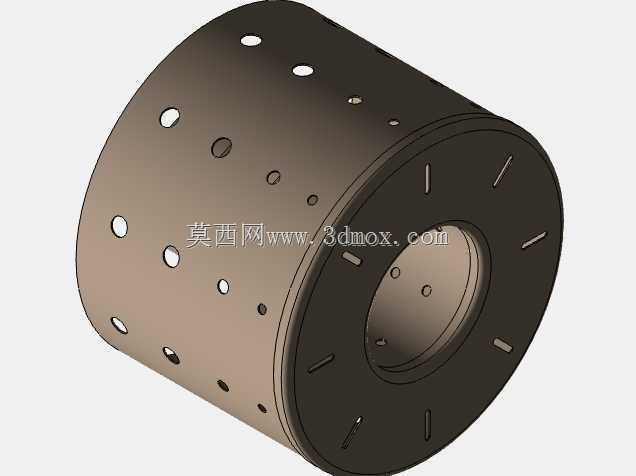

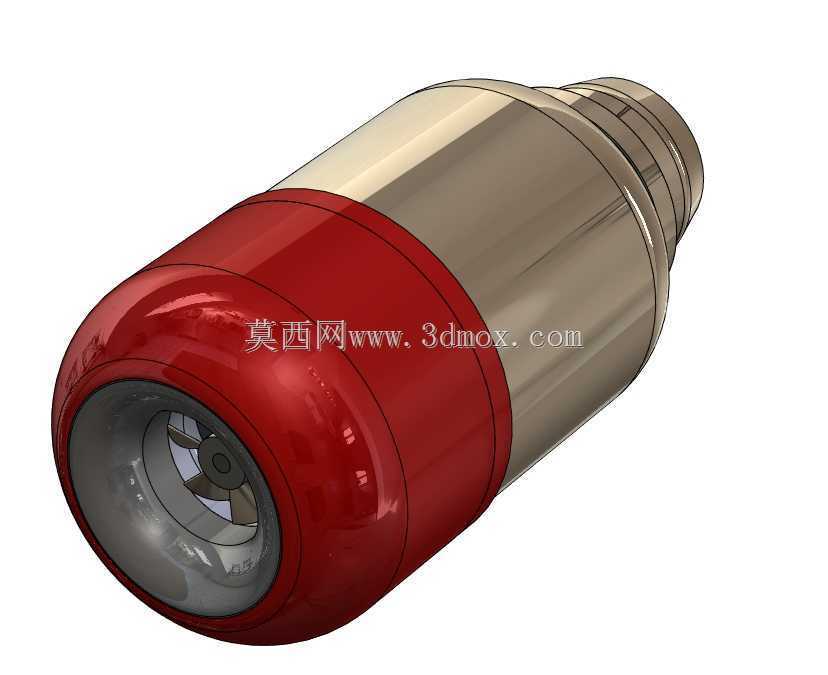

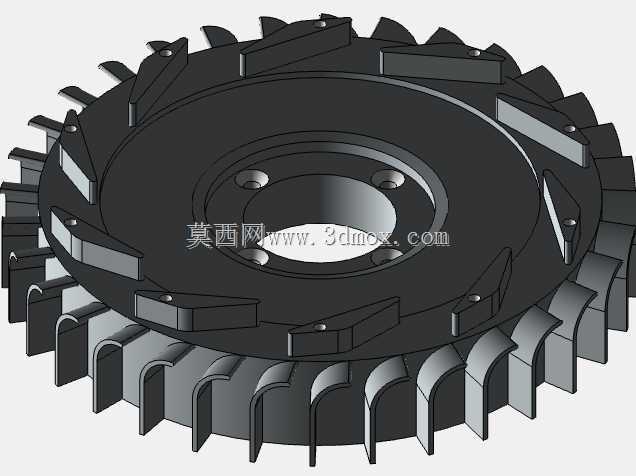

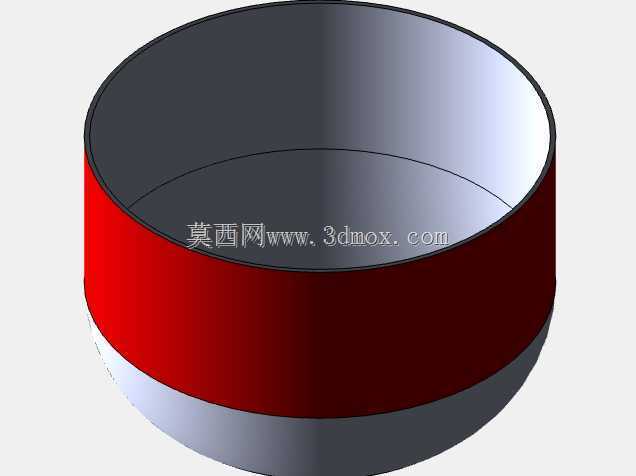

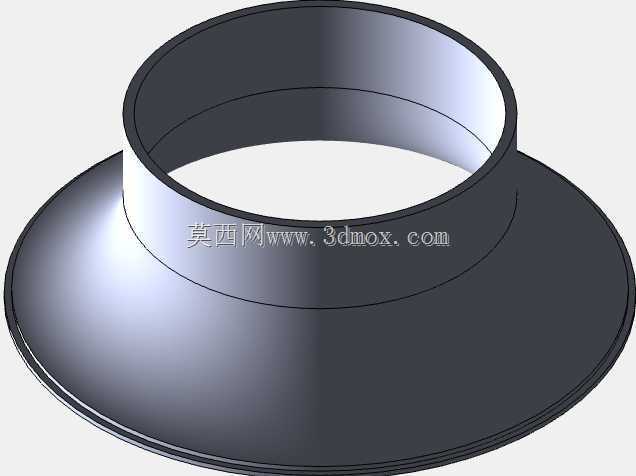

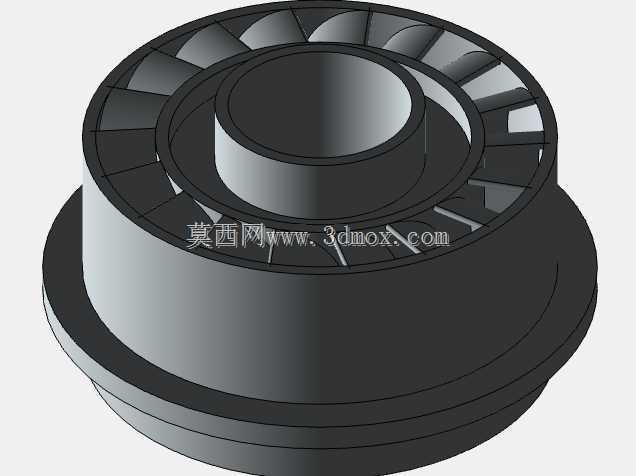

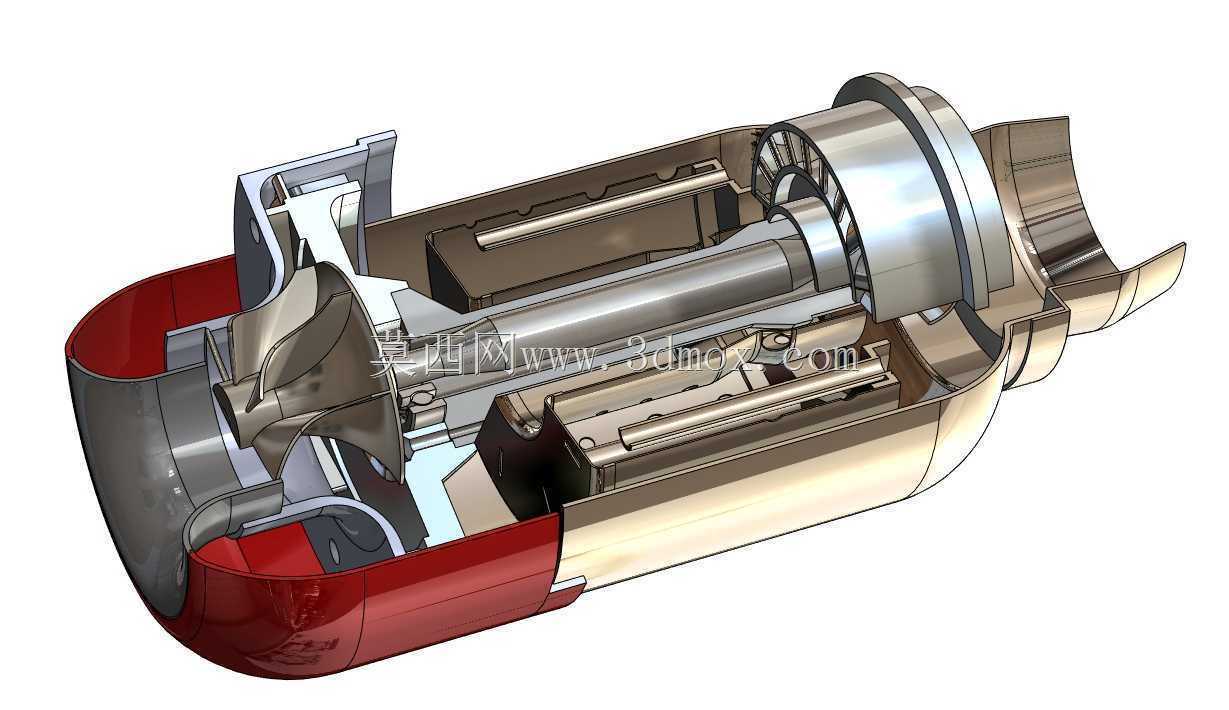

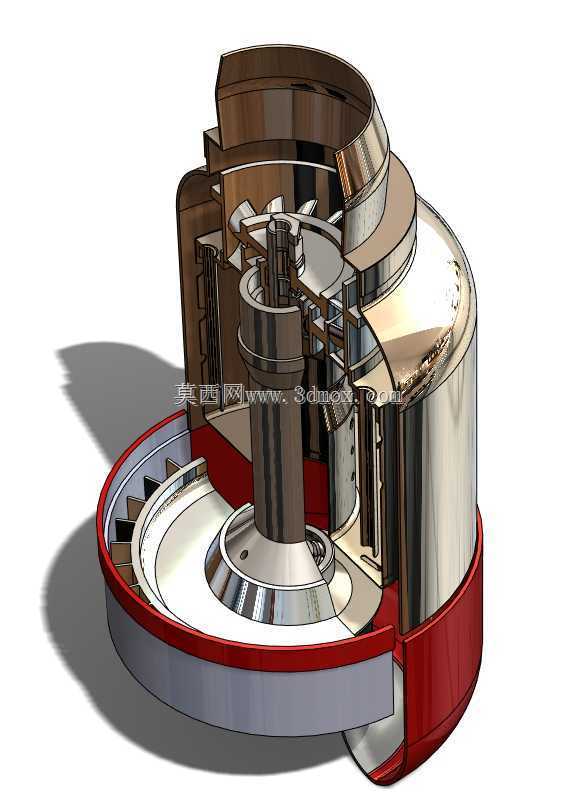

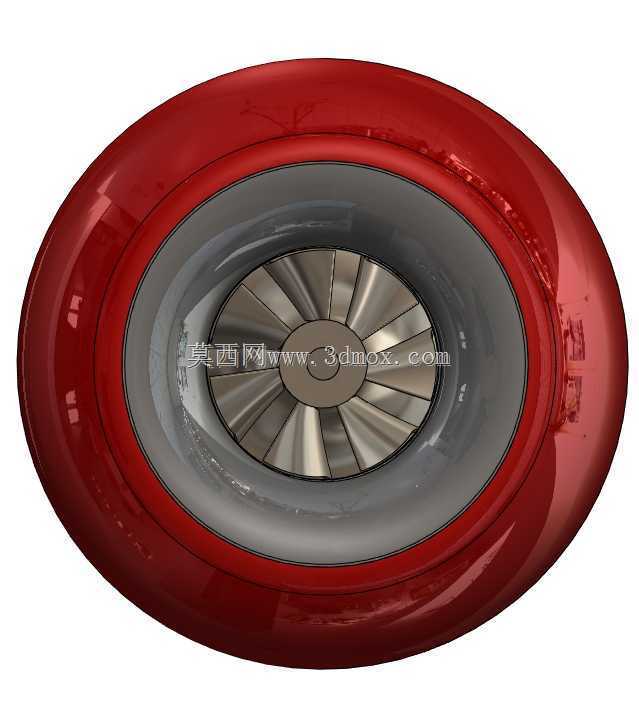

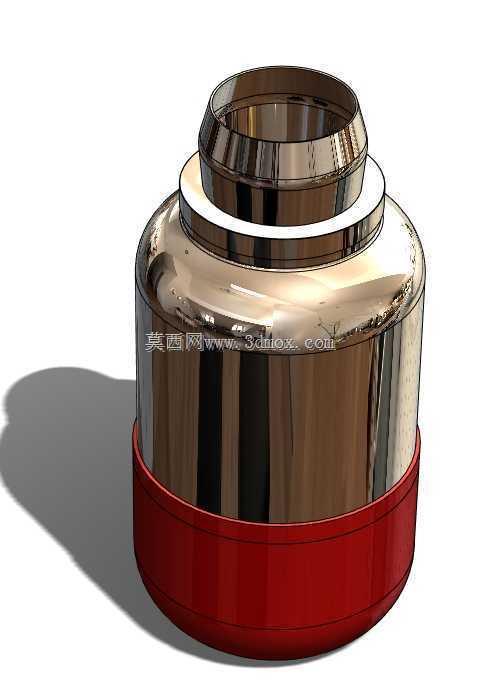

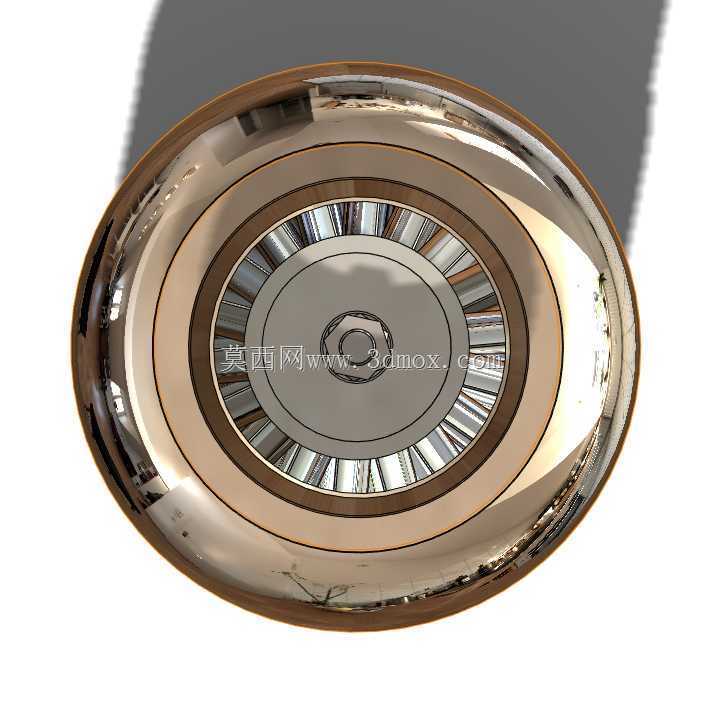

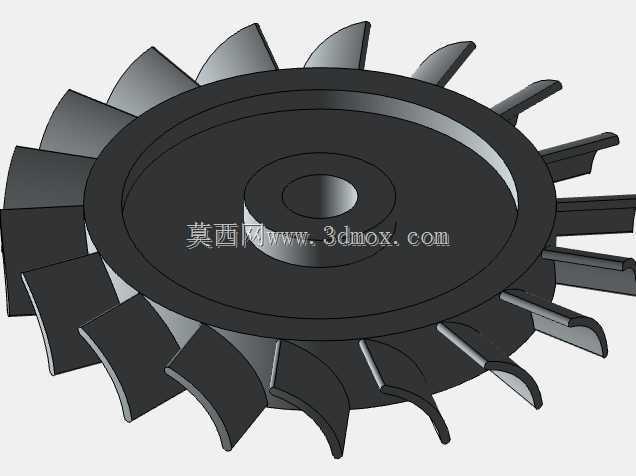

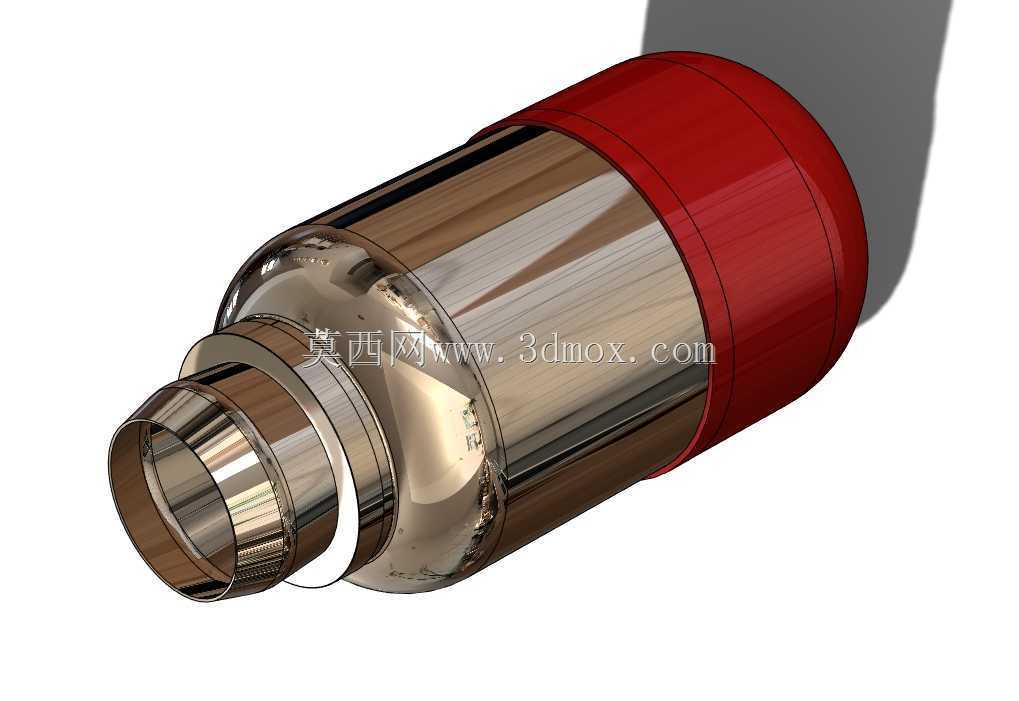

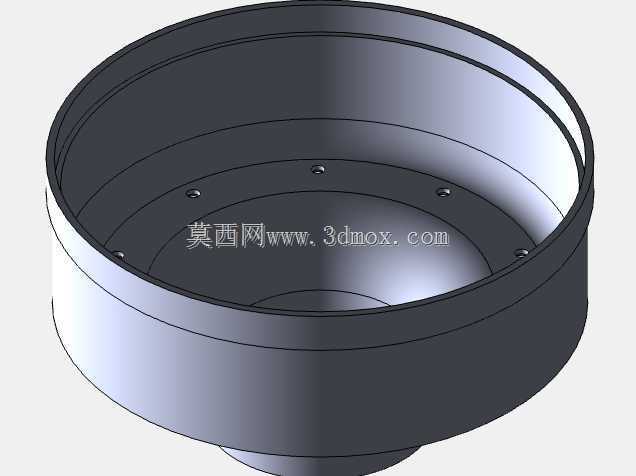

从结构布局来看,该装置整体采用圆筒式同轴布置,外层机匣做了大范围阶梯剖切,保留的金属质感外壁用来展示完整外形轮廓,切除的部分直接露出内部多级结构:底部红色环带对应进气机匣与外机匣的连接法兰区段,向上依次布置压气机叶轮、扩压流道、环形燃烧室、涡轮导向器与动力涡轮,中心主轴由前后两处轴承座支撑,下端固定在进气锥中心的支撑毂上,上端延伸至涡轮段输出扭矩。和整机实物不同的是,剖切边界特意避开了关键配合面:法兰连接的螺栓孔位、轴承与轴的配合轴颈、叶轮与主轴的键连接位置都完整保留,既保证内部结构可视,又不会让观看者误解零件的实际装配关系。
尺寸边界上,该装置整体外径控制在130毫米,轴向总长度270毫米,这个尺寸规格刚好适配桌面级教学展示台的摆放空间,不需要大型支架就能稳定放置;底部环形支撑面的直径接近整机最大外径,剖切后剩余的弧形机匣自身刚性足够,日常搬运、课堂展示时不需要额外做工装固定。如果要把该结构用于3D打印制作实物教具,安装边界只需要预留直径150毫米的圆形摆放区域,轴向高度方向留出300毫米的净空即可,和实验室常用的透明展示罩尺寸完全匹配。

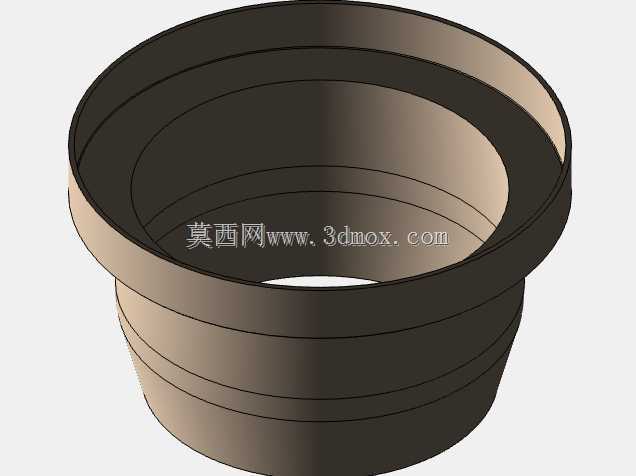

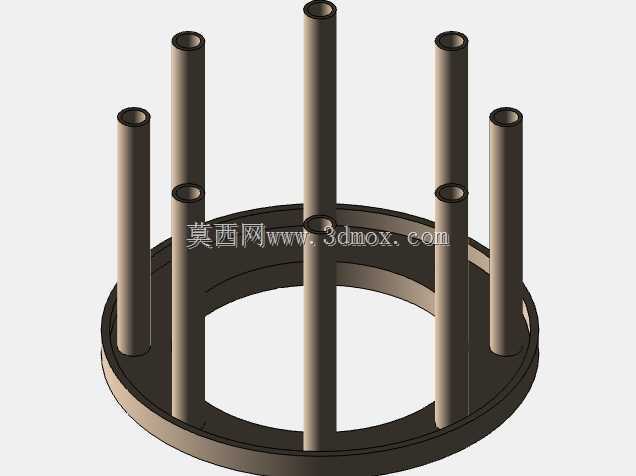

设计思路上,所有旋转件都严格遵循同轴度约束:压气机叶轮、主轴、涡轮盘的回转中心在建模时就统一到全局基准轴,避免剖切后出现转子不同心的视觉误导;流道部分的型面按照涡喷发动机的典型气流通道做了简化还原,进气段的收敛弧面、压气机后的扩压空腔、燃烧室内的环形腔道、尾喷段的收敛轮廓都连续过渡,没有出现突兀的台阶阻断气流走向。支撑结构方面,中心轴承座通过径向支板和外机匣连接,支板的位置避开了主气流通道的核心区,既还原了真实发动机的支撑方案,也让剖切后的内部空腔看起来层次清晰。
实际使用中,这套结构还可以作为航模小型涡喷发动机装配练习的参照:新手拆解微型涡喷时,经常搞不清压气机螺母、止推垫片、轴承内外圈的装配顺序,对照剖视模型可以提前在三维环境里做虚拟装配演练,确认每一个零件的安装方向和配合关系,再上手实物拆装就能大幅减少零件装反、密封面磕碰的问题。针对结构设计从业者,该模型的剖切处理方式也有参考价值——做复杂回转设备的展示模型时,不需要把所有外壳全部切除,保留120度左右的完整外壁区段,既能维持整机外形辨识度,又能获得足够大的内部观察窗口,兼顾展示效果和结构完整性。
