电力变压器在长期带载运行过程中,铁芯硅钢片会因交变磁场产生磁致伸缩,绕组在短路冲击电流下也会出现周期性电动力,叠加冷却油泵、风机转动带来的外部激励,整机始终处于复杂振动环境中。若隔振系统匹配不当,振动会沿安装底座向土建基础、相邻柜体传递,引发紧固件松动、套管密封疲劳、噪声超标等问题。这款螺旋弹簧构件正是面向变压器振动特性分析与隔振系统校核搭建的弹性元件,可用于仿真工况下的刚度测试、模态计算与隔振方案验证。
从现场安装边界来看,变压器底部隔振位通常布置在油箱底架与基础槽钢之间,单组隔振点需要承担数吨至数十吨不等的静载荷,弹簧的自由高度、压并高度、中径和端部支撑形式必须与底架开孔、定位凹槽保持一致。建模时先按等节距圆柱螺旋弹簧的成型规律扫掠出簧丝主体,两端磨平段按照实际支承圈长度处理,保证弹簧受压时端面能够平稳贴合上下支座,避免偏载造成侧向滑移。簧丝直径、有效圈数和中径的取值围绕目标刚度展开:变压器隔振普遍要求较低的固有频率,同时要控制冲击工况下的极限变形量,因此弹簧不能只追求软特性,还要预留足够的压缩行程,防止短路电动力瞬间作用时出现压并失效。

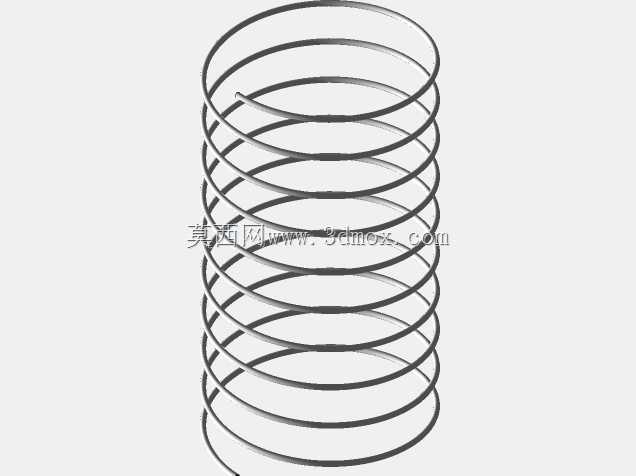

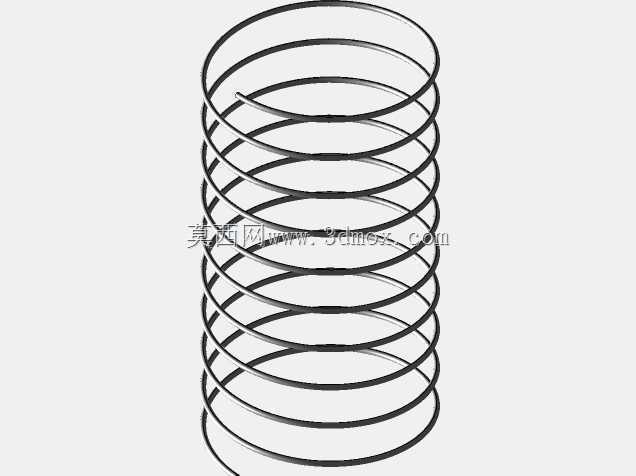

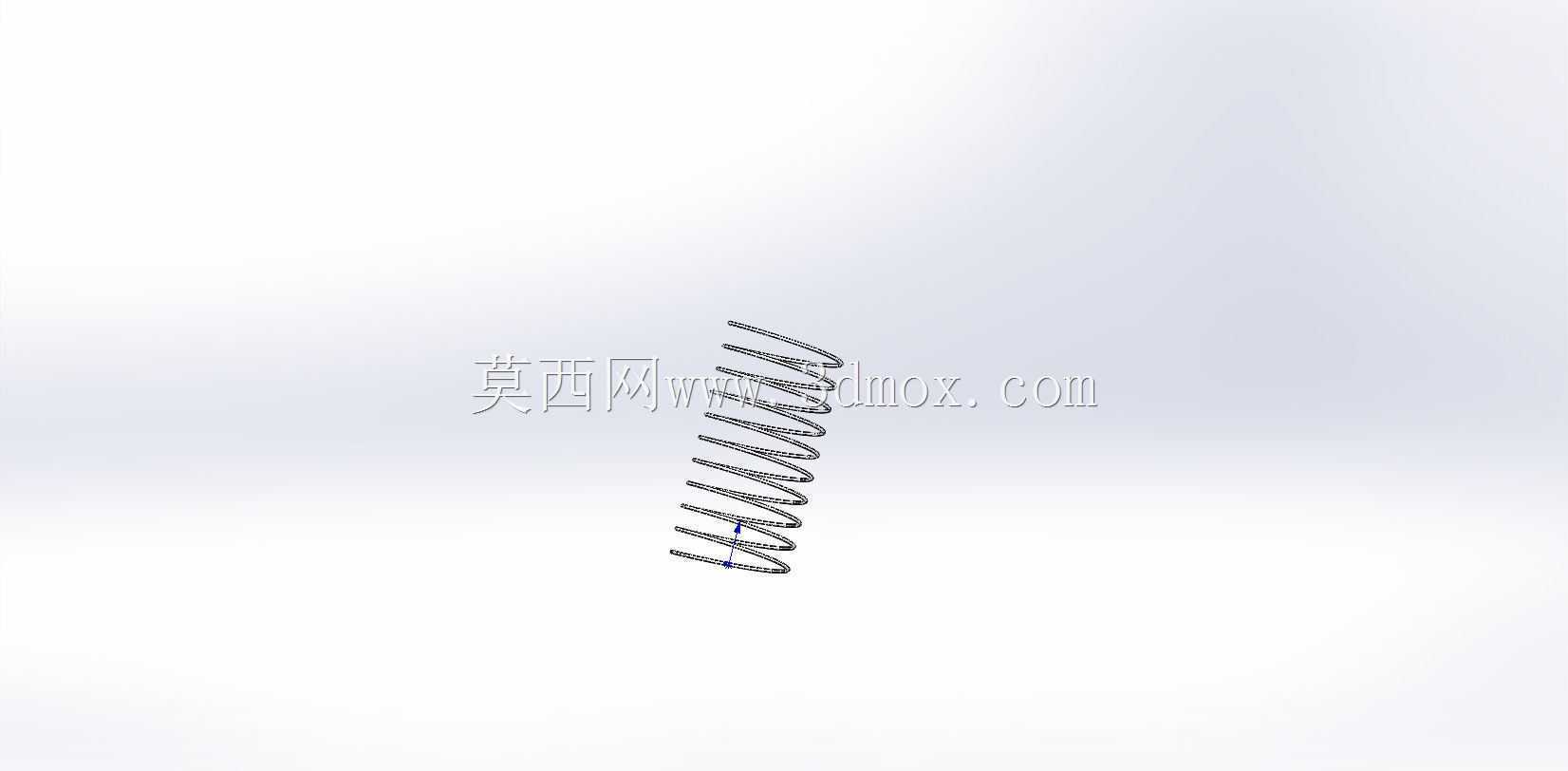

在振动分析场景中,该弹簧并不只是一个外观示意件。结构工程师会把它代入整机装配,检查弹簧与周边限位筋、接地铜排、油管法兰之间的间隙:变压器运行温升会让油箱体产生热胀冷缩,隔振弹簧在承载后存在一定水平偏转,若周边间隙不足,弹簧支座可能与限位结构硬接触,破坏隔振效果。模型中螺旋线的连续过渡便于提取弹簧的有效工作圈,端部并圈区域则用于判断支承圈对实际刚度的修正;做有限元前处理时,可在簧丝表面划分网格,重点观察节距较大位置的应力分布,评估长期循环载荷下的疲劳裕度。
设计思路上,这类弹簧优先保证力值传递路径清晰。上端面承接变压器底架的静重与振动载荷,下端面把载荷均匀扩散到基础预埋件,螺旋主体通过可控弹性变形吸收能量。对于油浸式变压器,隔振弹簧常与阻尼垫、限位螺栓组合使用:弹簧负责承担主载荷并降低固有频率,阻尼元件抑制共振区放大,限位结构则约束运输和短路工况下的过大位移。三维装配时需要同步核对弹簧中心与安装孔中心的同轴度,以及多组弹簧并联时的高度一致性;若各点自由高偏差过大,油箱底架会出现倾斜,进而影响套管引线和储油柜的安装姿态。
从功能特性看,螺旋弹簧具有载荷-变形关系稳定、耐油耐老化、长期蠕变小的特点,适合变压器室这种维护周期长的场合。与橡胶垫相比,金属弹簧对温度变化和油雾环境不敏感,但自身阻尼较小,因此在方案阶段通常要借助振动分析确定弹簧刚度与阻尼参数的匹配区间。该构件模型可用于演示弹簧在预压状态下的节距变化,检查压并前各圈是否均匀接触,也能为支座压板、防松垫圈和导向杆的设计提供空间参照。导向杆直径需小于弹簧内径并保留径向间隙,间隙过小会因弹簧偏斜产生摩擦卡滞,间隙过大则失去横向限位作用。
针对不同容量变压器,弹簧布置数量和单根刚度会随总重重新分配,但外形逻辑基本一致:圆柱螺旋主体便于标准化制造,两端磨平支承圈便于装入焊接支座,开放的螺旋结构也便于日常巡检时观察裂纹、锈蚀和压痕。建模过程中保留簧丝真实曲率和圈间距离,能够让设计人员在方案评审时直接判断压缩空间、拆装工具操作空间以及更换时的起吊距离。对于需要做振动试验的台架,该弹簧还可作为隔振层的简化代表,帮助团队在实物投产前完成固有频率避让、传递率评估和安装干涉检查,减少后期因隔振不达标导致的现场整改。
