M2150型固体火箭推进发动机结构

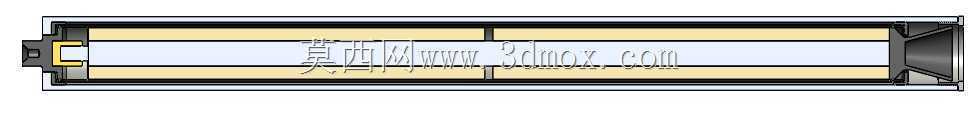

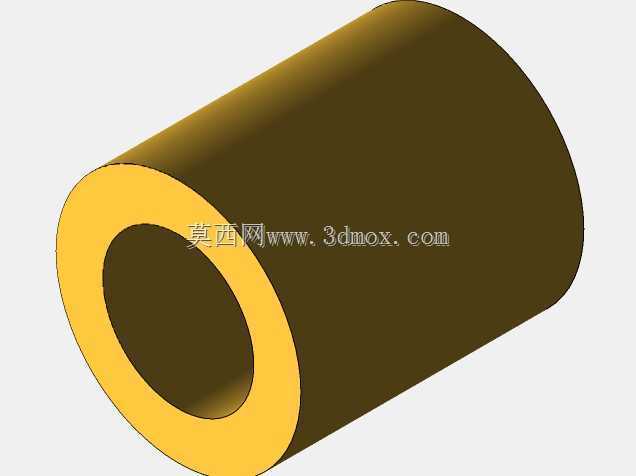

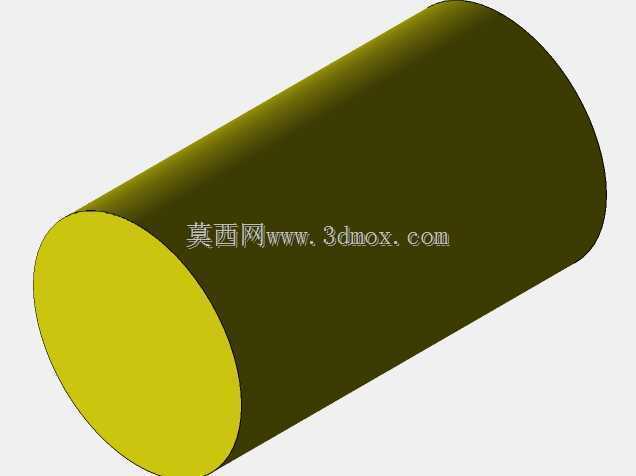

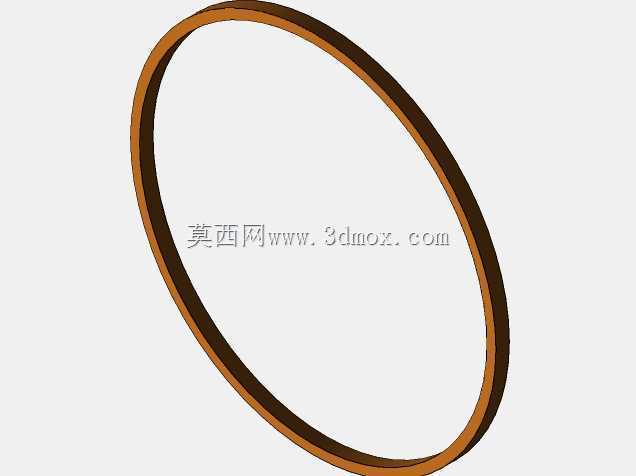

　　这套三维结构围绕高总冲固体火箭动力段展开，主体呈现长筒形装药舱与尾部收敛喷管的组合关系，适用于探空火箭、业余航天试验、高速推进装置教学及小型运载动力方案校核。工程建模时先以轴线为装配基准，外壳采用薄壁承压圆筒，内部预留药柱装填空间；图中浅黄色区域对应分段式固体推进剂，白色区域为包覆层或燃气通道，前后端通过挡药、密封和连接结构约束药柱，避免点火后轴向窜动。

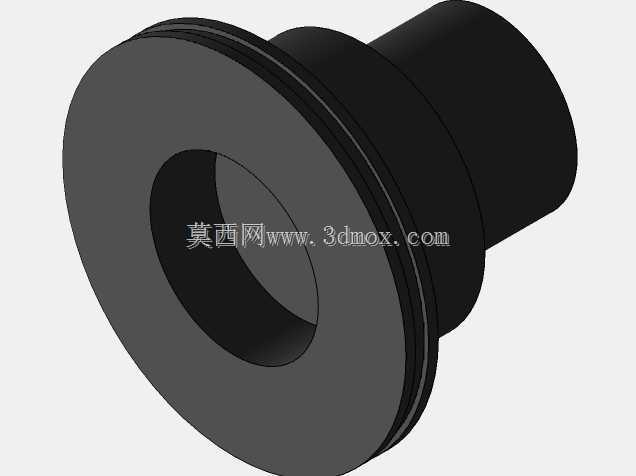

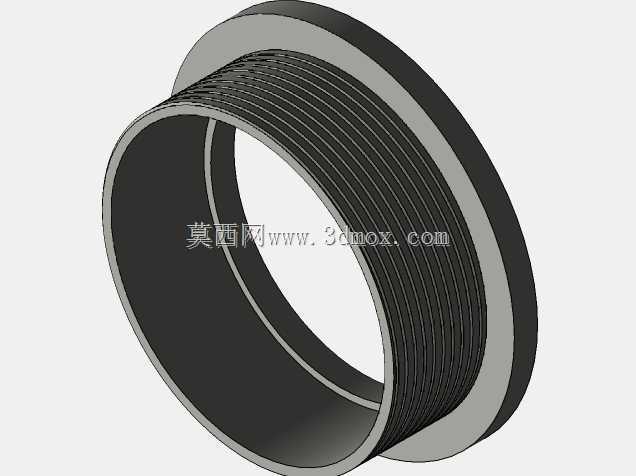

　　从实际用途看，该类发动机依靠药柱燃烧产生高温高压燃气，经尾部喷管加速排出形成推力。模型重点表达了壳体、药柱、端盖、喷管和点火接口的相对位置：左端可见小直径接头，可用于点火器安装、密封堵盖或测压接口；右端为收敛—扩张型喷管区域，外壁设置加强与支撑轮廓，用于承受热载荷和推力传递。壳体外形接近规则圆柱，径向尺寸紧凑，适合在箭体内部串联布置；安装边界主要集中在前后端面与外壁抱箍位置，设计时需保证同轴度，否则推力线偏斜会诱发箭体姿态扰动。

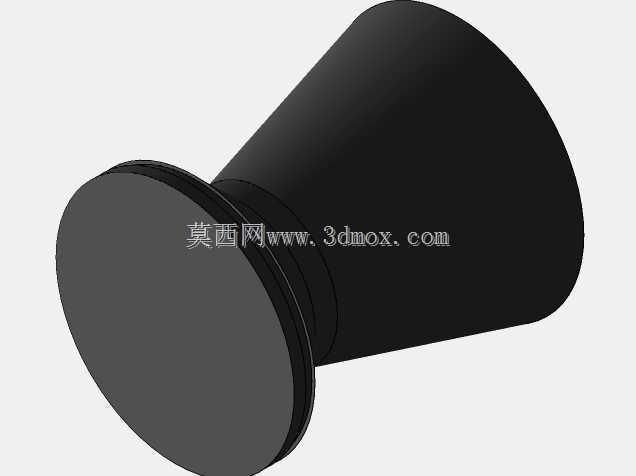

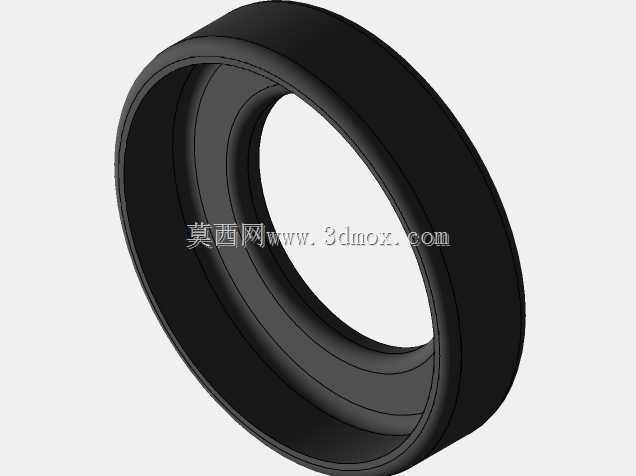

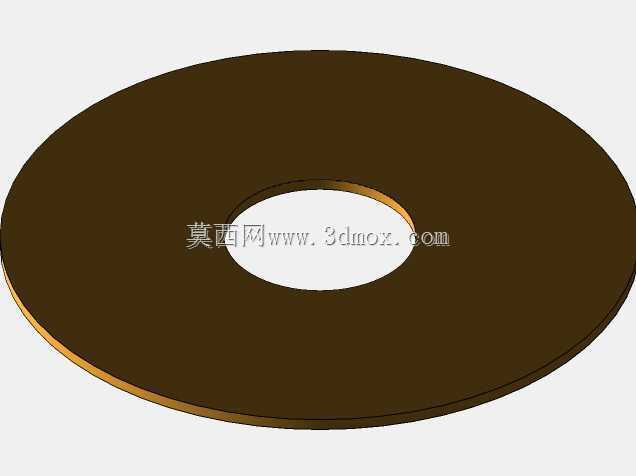

　　结构思路上，固体发动机不像液体动力系统那样设置复杂管路和泵阀，核心在于装药构型、燃烧室强度与热防护匹配。分段药柱之间保留清晰隔层，既便于控制燃面变化，也利于生产、运输和装配；药柱外轮廓与壳体内壁之间需要考虑包覆、粘接和膨胀间隙，防止工作温度升高后出现异常应力。燃烧室壁面在建模中按等厚薄壁处理，但工程落地时还要结合内压曲线复核环向应力、端部连接强度以及疲劳安全系数。喷管段则需兼顾气动型面与热防护，喉衬位置通常承受最高热流，三维装配中应单独留出可替换衬件的空间。

　　外形尺寸方面，整体呈细长卧式布局，长度远大于直径，这种比例有利于在有限箭体直径内获得较大装药量，从而提高总冲。圆柱外壁可作为箭体连接基准，前端适合对接头锥、仪器舱或回收舱，后端喷管出口需与舵面、尾翼保持足够间距，避免燃气冲刷。若用于试验台架，外壳中部可增加抱箍支座，将推力线与测力传感器轴线对齐；若用于飞行件，则要控制整机质心位于推力轴附近，并在前端预留点火线缆通道。

　　建模过程中，回转类零件适合通过草图旋转生成，再在装配环境中按同轴、端面贴合和间隙约束完成组合。药柱分段不宜与壳体做成单一实体，因为实际工程里二者材料、热膨胀和维护方式完全不同；喷管、端盖和点火接口也应拆分为独立零件，便于后续出工程图、公差标注和替换设计。对于结构学习者，该模型能够直观展示固体火箭发动机从装药容纳、燃烧承压到喷管排气的完整传力路径，也可作为推进系统总体布置、壳体强度分析和喷管热防护方案讨论的基础数模。
