适配GarttML5210无刷电机的无人机夹持安装座

　　这套夹持式安装座主要面向多旋翼无人机动力总成的改装与小批量试制场景，用于把Gartt ML-5210规格无刷直流电机可靠固定在机臂末端。实际装机时，支架既要承担电机静子与转子的自重，也要传递螺旋桨旋转产生的推力、扭矩和飞行姿态变化带来的交变载荷，因此结构不能只按静态摆放件处理。

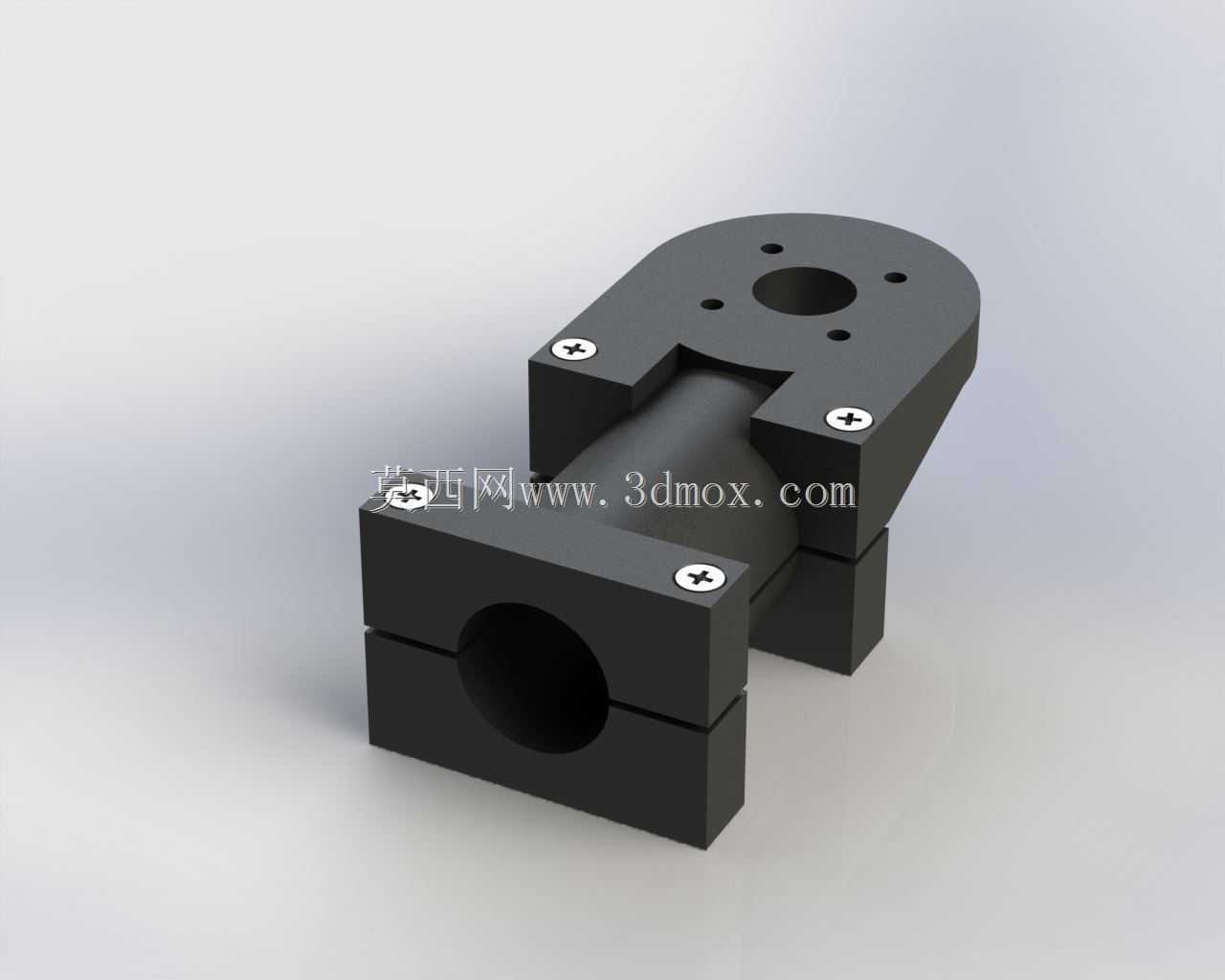

　　从使用边界看，下部采用开口抱夹结构，圆孔用于套入圆形机臂或动力安装管。抱夹沿轴向开出剖缝，两侧通过螺钉收紧，使孔壁均匀压在管件外圆上。这种方案的好处是不必在碳管上额外打孔，避免削弱机臂截面；同时夹持位置可以沿管长方向微调，便于调整电机轴距、桨尖间隙和重心分布。对于快速原型制作，抱夹结构也允许同一支架适配少量公差范围内的管径，降低试制阶段反复改件的成本。

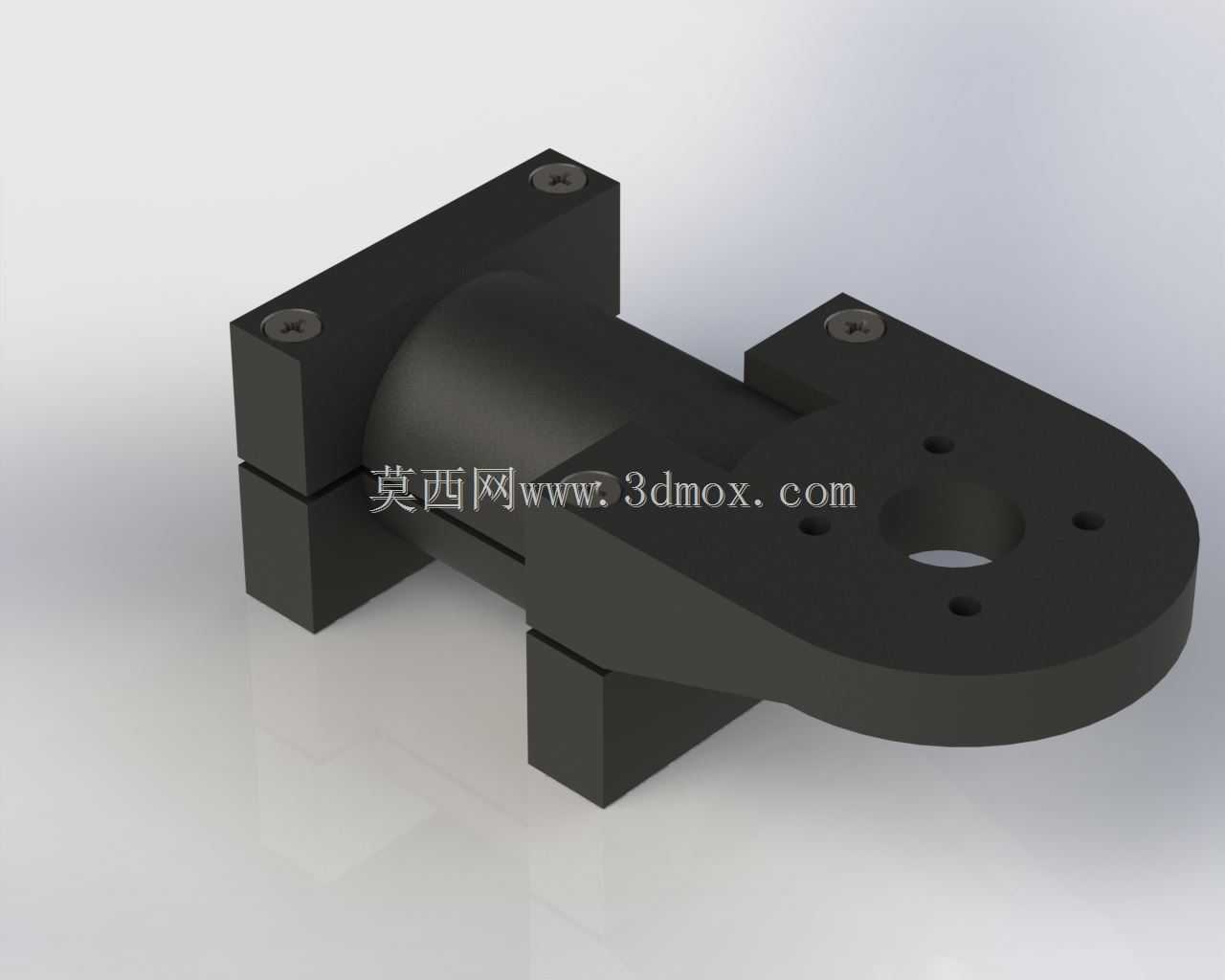

　　上部承载面围绕电机安装需求展开。端面布置多个安装孔，中心保留较大的通孔，既用于避让电机轴、锁紧螺母或底部出线空间，也可减轻不必要的实体质量。孔位分布需要与电机底部安装螺孔对应，螺钉从支架下方或上方穿入后，将电机底座压紧在支撑面上。上部轮廓采用近似半圆头的板状形态，外缘不是随意造型，而是在覆盖电机安装孔位的同时，尽量削去远离载荷路径的材料，使打印件或机加工件在刚度和重量之间取得平衡。

　　中间连接区域把下部抱夹和上部电机座连成整体，侧壁形成类似箱型梁的传力路径。电机工作时，螺旋桨拉力先作用于电机端面，再通过上部安装板传到两侧立壁，最后汇入抱夹并传递给机臂。若连接区域过于单薄，常见问题不是立即断裂，而是在高频振动下出现微变形，导致电机轴线与机臂几何关系偏移，进一步带来桨面振动、飞控滤波负担增加甚至紧固件松动。因此该支架在转角、螺钉座和夹持开口附近保留了较厚实体，而在低受力区域做开孔和减薄，这种取舍更符合无人机动力件的真实受力特点。

　　螺钉布置体现了典型的装夹逻辑。下部抱夹两侧使用横向螺钉控制夹紧力，拧紧时剖缝宽度缩小，圆孔对机臂产生环抱摩擦；上部电机固定孔周围设置局部凸台，保证螺钉头或螺母有足够贴合面积，避免塑料或打印件表面被压溃。模型中可见的十字螺钉属于装配表达，用于说明紧固件位置和装配方向，在实际加工时可根据材料强度改为内六角螺钉、自锁螺母或预埋金属螺纹件。

　　外形尺寸方面，整体高度由电机底部离地间隙、机臂直径以及上部安装板厚度共同决定。下部抱夹外径明显大于被夹持管件，目的是提供足够的夹持壁厚和摩擦接触面积；上部安装板宽度需覆盖电机底脚孔距，长度方向则延伸出半圆端，以保证最外侧安装孔到板边有安全边距。中心孔直径不能与电机轴发生干涉，周边小孔则要兼顾螺钉通过间隙和凸台强度。若用于3D打印，水平层纹方向应尽量避开主要受拉面，螺钉孔附近建议增加局部壁厚或采用金属衬套；若采用CNC加工，铝件可进一步减薄，塑料件则应保留更大圆角。

　　设计思路上，该结构没有采用复杂的一体化曲面，而是以平面、圆柱孔、剖缝和螺钉凸台构成，便于FDM打印、尼龙烧结或铝合金铣削。抱夹与电机座之间的垂直过渡使电机轴线能够相对机臂保持确定角度，适合水平安装的多旋翼动力布局。对于需要折叠、快拆或维护电机的场景，这种支架还可以通过松开抱夹螺钉调整位置，拆装时不必破坏机臂本体。

　　在工程验证中，应重点检查三类位置：一是抱夹孔与机臂的配合间隙，过松会依靠螺钉硬拉导致变形，过紧则装配困难；二是上部电机孔位与电机底座的同轴度，孔距偏差会造成强制装配；三是支架在推力方向上的弯曲刚度，尤其是电机座外缘和连接立壁交界处。通过在三维环境中完成装配干涉检查、紧固件空间检查和安装边界确认，可以提前发现电机轴、桨夹、线缆与机臂之间的冲突，使该支架更适合无人机动力系统的原型验证和小批量装机使用。
