深沟球滚动轴承剖视结构三维造型

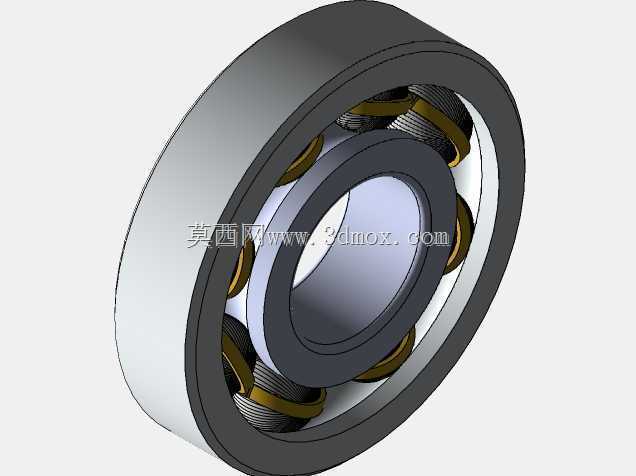

　　这套三维造型以常见深沟球滚动轴承为对象，采用局部剖视方式呈现内圈、外圈、滚动体与保持架之间的装配关系。模型没有停留在外观圆环层面，而是把轴承内部最关键的载荷传递路径拆开表达：内圈随轴旋转，外圈通常安装在轴承座或机壳孔内，钢球沿滚道滚动，保持架将各滚动体均匀分隔，避免相邻球体直接接触和摩擦。对于做传动结构设计的人来说，这种表达比完整封闭外形更有参考价值，因为选型校核时真正需要关注的是滚道接触位置、球心分布圆、保持架兜孔间隙以及内外圈挡边对装配的限制。

　　从实际设备用途看，滚动轴承广泛出现在电机轴端、减速器输入输出轴、泵轴支承、输送机辊筒、机床主轴辅助支承、风机叶轮轴以及小型家电旋转部件中。它的核心作用不是单纯“套在轴上”，而是在轴承受径向载荷的同时，允许轴系以较低阻力回转；深沟球结构还可承受一定程度的双向轴向载荷，因此在跨距不大、转速较高、载荷方向不完全确定的场合很常见。建模时若只按样本外径、内径、宽度画出三个圆柱，后续干涉检查很容易失真；必须把滚道曲率、钢球直径、球数、保持架包覆范围和密封圈或防尘盖空间一并考虑，才能在总装中判断轴肩、套筒、端盖和锁紧螺母是否会与轴承发生碰擦。

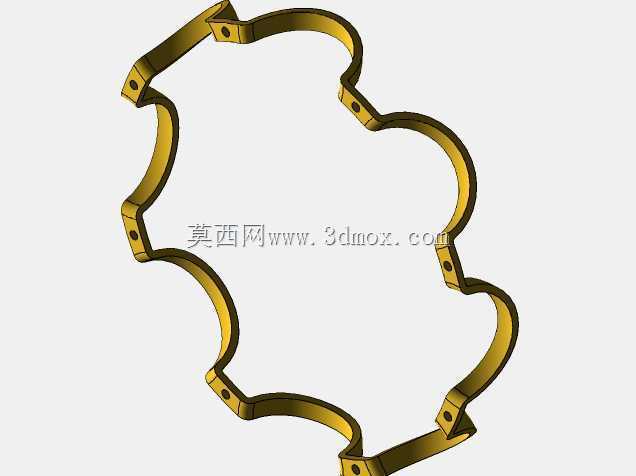

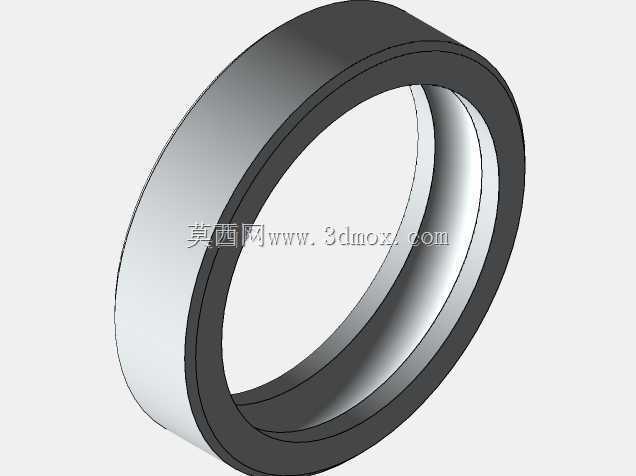

　　外形尺寸与安装边界是这类零件建模的重点。轴承外径对应座孔配合，内径对应轴颈配合，宽度决定轴向占位；轴肩高度不能超过内圈允许接触高度，否则拆卸时拉马无法着力，座孔台阶也不能压到外圈滚动区域。模型中剖切后的钢球与保持架位置，可以帮助设计者直观看到滚动体中心圆与套圈滚道的关系：径向力从轴颈传到内圈，再经钢球传递至外圈和机座，接触区并非理论点接触，而是在预紧和载荷作用下形成微小椭圆接触区。保持架的作用则是让钢球沿周向保持近似等距，减少滚动体之间的滑动摩擦和搅动阻力，同时在轴承启动、变速或换向时约束球体姿态。

　　设计思路上，该造型适合用于教学演示、设备拆装动画、轴承选型说明和传动部件虚拟装配。内圈与外圈采用同轴回转特征，滚道面通过圆弧截面旋转生成；钢球按节圆阵列，数量需结合球径与节圆周长协调，球与球之间留出保持架梁宽；保持架兜孔不宜与钢球完全贴合，应保留周向和径向间隙，使滚动体在运转中能够自转并随滚道接触状态微调。若用于更精细的工程分析，还可在此基础上补充接触角、游隙组别、圆角过渡、倒角尺寸和润滑脂腔；若用于整机布局，则应重点校核轴承周边的轴向固定方式，例如内圈靠轴肩和套筒定位、外圈靠孔用挡圈或端盖压紧，且压紧力不能直接压到滚动体上。

　　在维护和装配场景中，滚动轴承的寿命与安装方式关系很大。压装时作用力应作用在被配合的套圈上：内圈与轴过盈时压内圈，外圈与座孔过盈时压外圈，不能通过滚动体传递安装力，否则滚道会产生压痕。三维模型将内部钢球和保持架暴露出来，正好可以用于说明这一点——滚动体与滚道是高副接触，表面任何局部冲击都可能在后续运转中发展为噪声、发热和早期剥落。润滑空间同样不能忽略，深沟球轴承内部并非完全填满润滑脂，过多脂量会引起搅拌温升，适量脂层分布在滚道、钢球和保持架周围即可形成油膜。

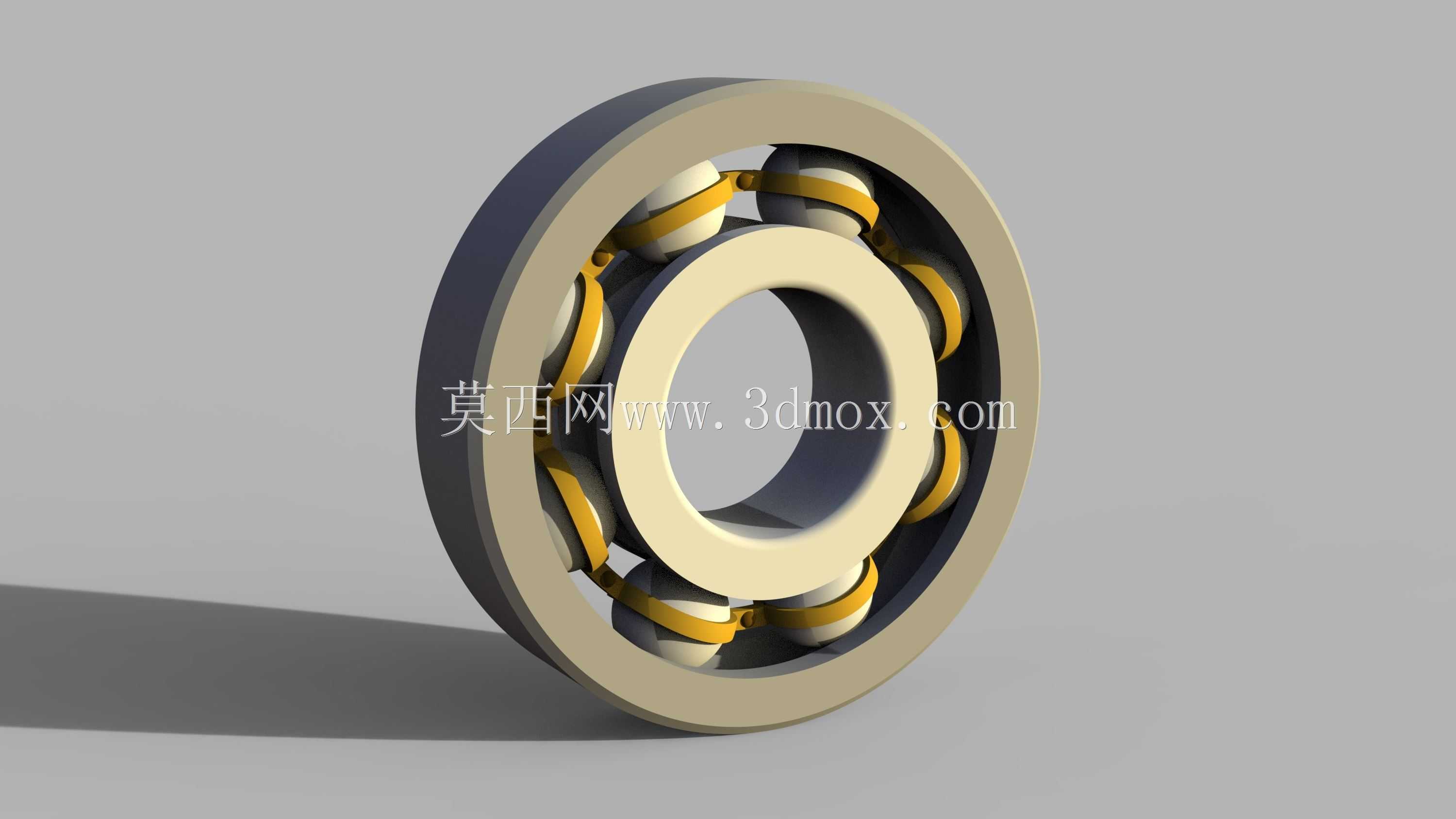

　　从结构表达完整性看，该模型兼顾了外观识别与内部机理：外侧可见套圈轮廓和宽度边界，内侧可见球组排布与保持架分隔，剖切区域让旋转支承的工作过程更容易被理解。对三维建模从业者而言，制作此类零件时应注意回转体轴线统一、阵列钢球角度均匀、保持架与滚动体之间不要出现虚假穿透，并在装配层级中保留内圈、外圈、钢球、保持架的独立零件关系，便于后续做爆炸视图、剖面工程图或运动演示。对设备选型人员而言，这类模型也提示了轴承不是孤立标准件，它与轴肩圆角、座孔公差、密封形式、润滑条件和端盖结构共同构成轴系支承方案，只有把这些边界同时纳入设计，轴承才能在旋转设备中稳定承担支承和减摩作用。
