齿轮联动旋转机械臂机器人结构设计

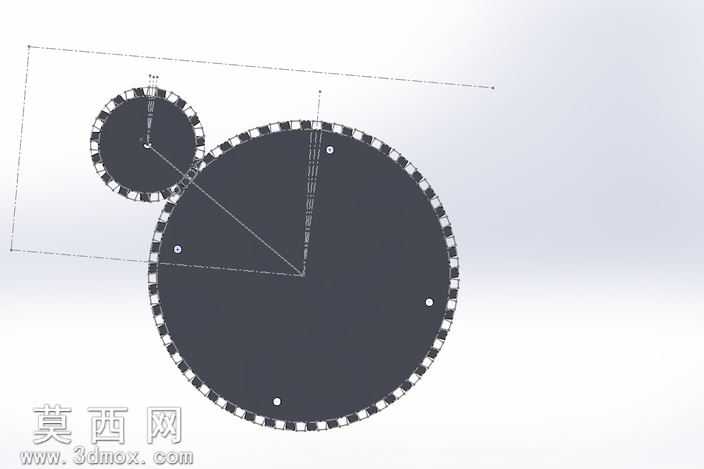

本作品采用三维参数化建模软件完成整体结构设计，核心围绕齿轮啮合传动的联动逻辑展开机械臂旋转机构的搭建。建模过程中首先完成两个不同直径圆柱齿轮的参数化绘制，严格按照标准渐开线齿形生成齿廓特征，保证齿距、模数、压力角等参数完全匹配，确保啮合传动过程中无卡滞、传动比精准恒定。在齿轮基体建模阶段，对大尺寸主齿轮的盘面均匀布置定位安装孔，用于后续机械臂构件的固定装配，小尺寸从动齿轮的中心轴孔与传动转轴采用过盈配合的结构设计，保证扭矩传递过程中无相对滑动。整体装配阶段严格定义齿轮副的啮合配合关系，添加同轴度、齿侧间隙的装配约束，还原真实机械传动的装配精度。材质渲染环节，对齿轮主体赋予哑光深灰金属材质，模拟工业常用45号钢经表面发黑处理的质感，对转轴部位添加亮面金属镀铬材质，区分不同功能构件的视觉层次，背景采用浅灰白渐变的工程展示背景，突出结构本身的轮廓与传动关系。设计思路上摒弃了传统机械臂多关节独立驱动的复杂结构，利用齿轮啮合的传动特性，将小齿轮作为主动输入轮，通过啮合带动大直径齿轮转动，大齿轮盘面直接承载机械臂的执行端结构，当主动小齿轮旋转时，动力通过齿面啮合传递至大齿轮，带动大齿轮连同其上固定的机械臂整体做圆周回转运动，仅需单组动力输入即可实现整臂的大范围旋转动作，大幅简化了驱动结构与控制逻辑，同时齿轮传动本身具备传动效率高、负载能力强、运行平稳的特性，能够保证机械臂旋转过程中的定位精度与运行可靠性。建模过程中对齿根部位做了圆角过渡处理，避免应力集中导致的轮齿断裂问题，对齿轮端面做了倒角处理，既提升装配便利性，也去除加工毛刺带来的安全隐患，整体结构紧凑，传动逻辑清晰，可作为教学演示类机械结构模型，也可拓展应用于小型自动化旋转工位的执行机构设计参考。
