金属抛光作业工业机械臂结构三维设计

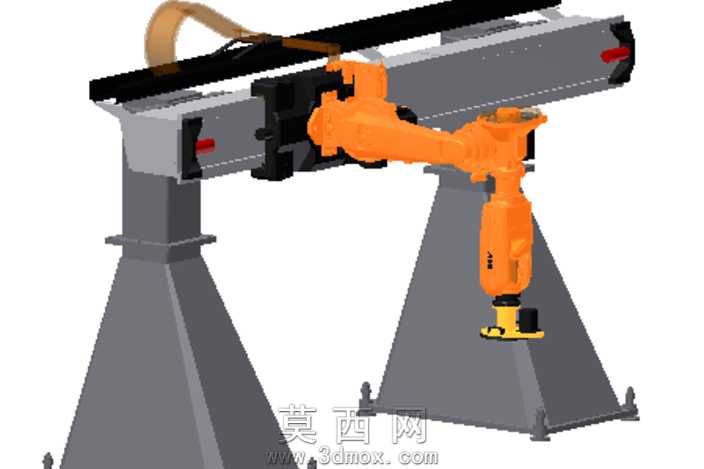

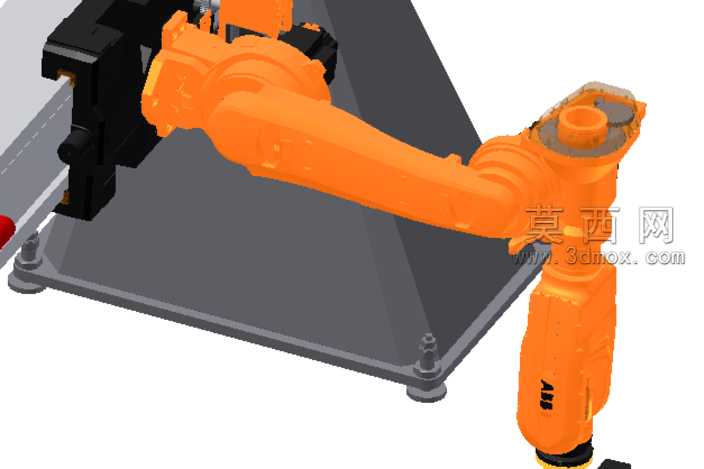

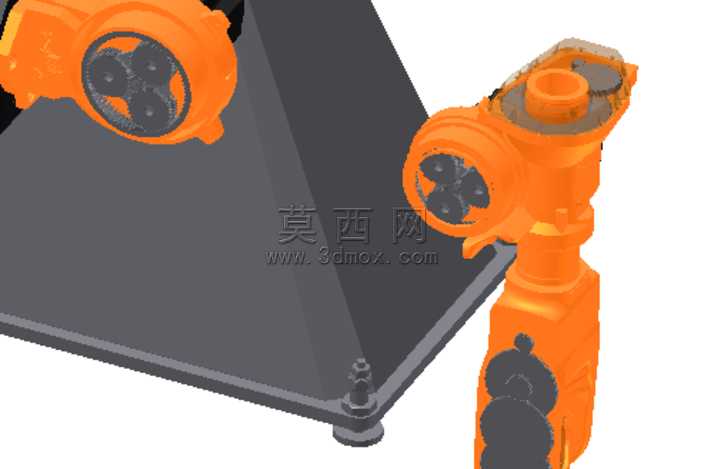

本作品为面向金属板材抛光作业场景设计的工业机械臂三维模型，建模过程严格遵循工业机械臂的实际工程设计逻辑，以SolidWorks为核心建模工具完成全参数化结构搭建，从基座固定结构到多关节传动组件均采用1:1等比例还原，确保各部件的装配公差符合实际机械加工的精度要求。模型的外观渲染采用高辨识度的工业橙作为主体臂身材质，模拟工业机器人常用的防护烤漆质感，表面添加细微的颗粒纹理还原真实漆面的哑光效果，关节处的传动齿轮区域采用深灰金属材质，通过调整材质的粗糙度与金属度参数，还原合金钢部件经过机加工后的金属光泽与磨砂质感，基座部分采用深灰铸铁材质，搭配底部的固定螺栓结构，还原设备安装固定的真实形态。结构设计上，该机械臂采用多关节串联构型，每个关节内部集成独立的传动齿轮组，对应单关节1000rpm的额定电机转速参数，齿轮组采用行星轮系结构设计，既保证关节转动的扭矩输出能力，又能精准控制臂身的运动轨迹，满足金属板材抛光作业中对末端执行器位置精度、运动稳定性的严苛要求。设计思路围绕抛光作业的实际工况展开，臂身的关节转动角度经过反复校核，可覆盖金属板材抛光所需的全作业范围，关节连接处的密封结构、走线槽细节均做了完整还原，避免实际作业中抛光金属碎屑进入关节内部造成传动部件磨损，同时臂身的壁厚设计充分考虑了高速运动下的结构刚性，可承受抛光作业过程中末端接触工件产生的反作用力，减少作业过程中的臂身震颤，保障金属板材表面的抛光均匀度。模型在装配体环境下完成所有部件的配合约束，各关节可实现模拟转动，能够直观展示机械臂的运动范围与传动逻辑，为后续的运动仿真、结构优化、工程出图提供完整的三维模型基础，也可作为工业机器人教学、抛光工位自动化改造方案展示的数字化模型使用。
