欧司朗6000W氙气放电灯结构造型

　　这套三维结构围绕大功率短弧氙气放电灯展开，主体由中部球形石英泡壳、两侧细长封接颈以及两端金属灯座组成。球形泡壳是发光腔体的核心区域，内部充入氙气，工作时两极之间形成高亮度电弧，光谱接近日光，适合数字电影放映、舞台追光、远距离探照、工业模拟日光和光学实验等对光质要求较高的场景。与普通照明灯泡不同，该类光源功率密度大，启动和稳燃过程对电极位置、散热距离、绝缘间隙以及机械固定方式都有明确要求，因此在设备布局时不能只把它当作标准电气元件处理，而应结合灯室空间、反射器轴线和维护通道共同校核。

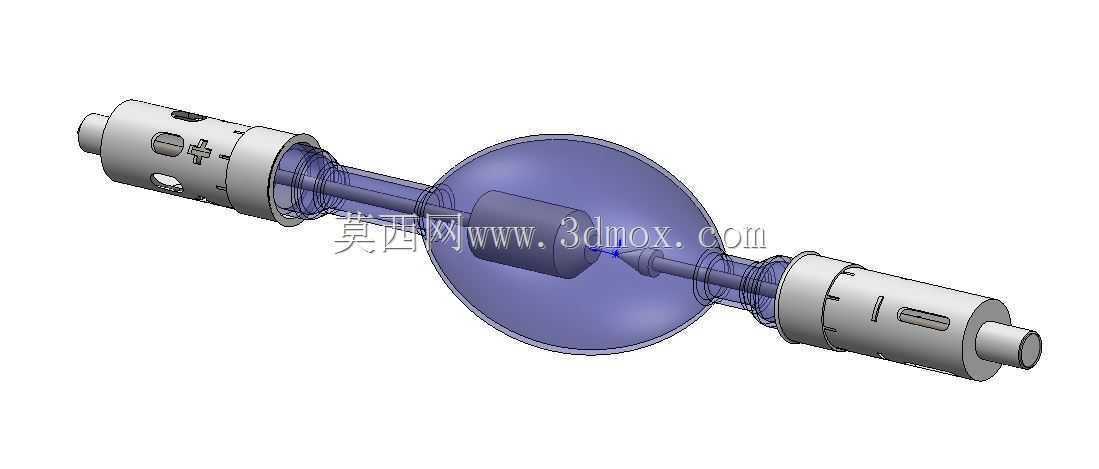

　　从结构形态看，泡壳采用近似球体的透明腔体，目的是在有限外形内获得较均匀的承压轮廓，并让电弧位于光学系统焦点附近。两侧封接管沿同一轴线伸出，连接到金属灯头；灯头外轮廓为圆柱阶梯结构，表面布置开槽、定位平面、孔位和卡扣特征，这些细节并非装饰，而是用于装配导向、防转、夹持和接线避让。左端灯头可见侧向槽口与端部孔，右端灯头则有长槽和台阶端面，装配时需要区分极性和插入方向。金属外壳与内部封接件之间要兼顾导电、耐热和支撑，模型中将灯头壁厚、端部圆角、槽口边界和同轴关系完整表达，便于后续检查灯座夹具是否干涉。

　　设计这类灯体结构时，首先要保证电弧中心与泡壳几何中心、灯头夹持轴线之间的对中关系。若灯泡装入反光碗后偏心，即使机械上能够固定，光斑也会出现偏移、照度不均或热点偏离目标面的问题。建模时应以泡壳中心为基准建立主轴，再向两侧延伸封接管和灯头，使两端圆柱面共享轴线。灯头上的开槽位置需要与灯座弹片或锁紧螺钉对应，槽宽、槽深和端部距离决定了插入后的周向定位；过紧会造成石英封接区域承受额外应力，过松则可能在运输或风扇振动下产生微动。

　　安装边界方面，该器件呈长轴串联形态，中部泡壳直径明显大于两端灯头，因此灯室内部不能只按圆柱外径预留空间，还要为球形泡壳周围保留热膨胀和对流散热距离。轴向尺寸需要同时满足电极接线、灯座插入深度和后方维护抽拉空间；径向尺寸则要避开反射器、灯罩、风扇和高压触发线。高压氙灯工作时泡壳表面温度高，周围零件应避免贴近石英壳体，维护人员也不能在热态下直接触碰。灯头端部的接线区域应与金属机架保持足够绝缘距离，高压线与低压控制线宜分开走线，防止启动脉冲干扰周边设备。

　　在实际放映或投影设备中，这种光源通常与椭球反光镜、遮光挡板、冷却风道和灯门联锁机构配合使用。灯泡装入后，灯头圆柱面承担定位支撑，泡壳位于反射器中心，电弧发出的光线经反射器汇聚后进入后续光学路径。结构设计需要让更换灯泡时不必大幅移动反光镜，同时保证重复安装后电弧位置仍接近焦点。灯头表面的平面和槽口可用于防呆，错误方向无法完全落座，从而降低现场维护中的误装概率。

　　从三维建模角度看，该作品适合用于灯室干涉检查、维修性演示和光学设备布局。球形泡壳可采用回转体方式建立，透明材质仅用于展示内部电极相对位置；金属灯头则需要保留开槽、孔边、台阶和薄壁特征，因为这些结构直接影响夹具设计。装配时应重点检查三条关系：一是两端灯头同轴度，二是泡壳中心到灯头定位端面的轴向距离，三是灯头槽口与固定件的周向配合。对于需要做热分析或气流分析的场景，还可在该外形基础上抽取泡壳外表面和灯头外壁，作为热源与固体边界使用。

　　该类氙气放电灯属于高亮度点光源，结构看似简单，但真正进入设备后涉及光学对中、高温散热、高压绝缘和维护安全多个环节。完整的外形模型能够帮助设计人员在灯室开发早期发现泡壳与反射器、灯头与锁紧机构、接线端与后盖之间的空间冲突，也能让选型人员直观判断灯泡长度、最大球径和夹持方式是否满足整机布置。
