三英寸航空空速指示器结构造型

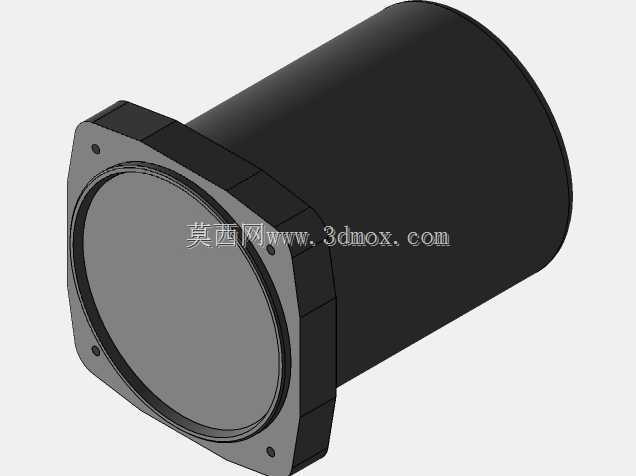

　　该三维结构围绕通用航空座舱内常见的三英寸圆形指示仪表展开，主体呈现前端方形安装法兰、中部阶梯过渡段和后部圆柱形壳体的组合形态。前端法兰承担面板定位与紧固件承载作用，四角预留安装孔，能够直接贴合仪表板表面；圆形表盘区域位于法兰中心，外圈通过环形边框形成防护和限位，后部筒体用于容纳机芯、膜盒、传动机构、指针组件及接线空间。

　　在实际飞机布置中，这类仪表通常安装于驾驶舱主仪表板或辅助仪表区，用于向飞行员反馈飞行过程中的空速信息。空速指示器通过气压管路接收全压与静压信号，内部敏感元件将压差变化转换为机械位移，再经齿轮连杆机构带动指针偏转，使飞行员能够在起飞、爬升、巡航、进近和着陆阶段判断速度状态。仪表外形采用标准三英寸口径，有利于与传统座舱布局、仪表开孔和备用仪表位置保持一致，也便于在训练机、通用飞机、试验平台或模拟座舱中进行换装。

　　结构建模时，前端法兰不是简单方块叠加，而是在方形外轮廓与圆形表盘之间做了连续过渡。法兰表面保留平整贴合面，保证安装后与仪表板之间没有明显间隙；四角孔位围绕圆形表盘均匀分布，可承受螺钉预紧力并降低面板局部变形。表盘外圈设置环形凸缘，既限定玻璃或表盘面的装配位置，也能在视觉上形成清晰边界。法兰向后与圆柱筒体连接的位置采用阶梯状加强段，该区域在实际产品中往往是壳体刚度和密封处理的重点，因为仪表后部需要接入气压管路并维护内部机构，过渡段若过于单薄，容易在振动环境下产生应力集中。

　　后部圆柱壳体按照仪表机芯的包络空间进行布置，直径与前端圆形表盘相协调，轴向长度满足内部组件堆叠需求。筒体外形简洁，适合采用薄壁壳体思路进行深化设计；在工程细化阶段，可在后部增加气管接头、电连接器、照明接线、校准螺钉、后盖卡扣或密封槽等结构。对于机械膜盒式仪表，筒体内部需要预留膜盒组件固定点、传动连杆摆动空间、指针轴支撑位置和调校机构行程；对于电子改型方案，则可在相同外廓内布置传感器板、显示模块和背光组件，从而保持前装接口不变。

　　从安装边界看，设计人员在布局仪表板时需要同时考虑正面可见口径和后部伸入深度。前端方形法兰决定面板外侧占用区域，四角孔位应与相邻仪表、开关、告警灯和遮光罩保持足够间距；后部圆柱段虽然投影轮廓较圆，但在密集仪表板后方仍需避让线束、气压管、支架和防晕罩。安装方向上，表盘中心轴线应基本垂直于仪表板，法兰贴合面与面板之间可通过减震垫或密封垫处理，以降低座舱振动对指针稳定性的影响，并减少灰尘和气流进入仪表后部。

　　建模过程中对外观比例的把握较为关键。三英寸仪表的视觉重点在前端圆形读数面，因此法兰厚度、外圈宽度和筒体直径需要形成明确层级：法兰不能过厚，否则正面显得笨重；筒体不能过细，否则无法容纳常规空速机芯；过渡段长度也要适中，过短会导致方形到圆形的转折生硬，过长则会增加后部占用深度。当前模型将主体拆分为法兰、环形表盘边框、阶梯过渡段和圆柱筒体几个明确体量，能够帮助结构人员快速判断开孔尺寸、紧固件位置、后方干涉范围和外观包覆关系。

　　在应用层面，该造型既可用于机械类航空仪表的外观结构方案，也可作为座舱训练设备、仿真驾驶舱、航空教学样机和仪表板总成布局的参考件。进行详细设计时，还需结合具体机型的面板厚度、安装角、振动条件、管路走向和照明方式，对孔位、倒角、壁厚、后盖连接和接口位置进一步展开。整体结构保留了传统圆形航空仪表的典型识别特征，同时通过方形法兰和圆柱后壳形成清晰的装配逻辑，适合用于座舱布置校核、外观展示以及后续工程细化。
