锥褶式发动机进气空气过滤构件

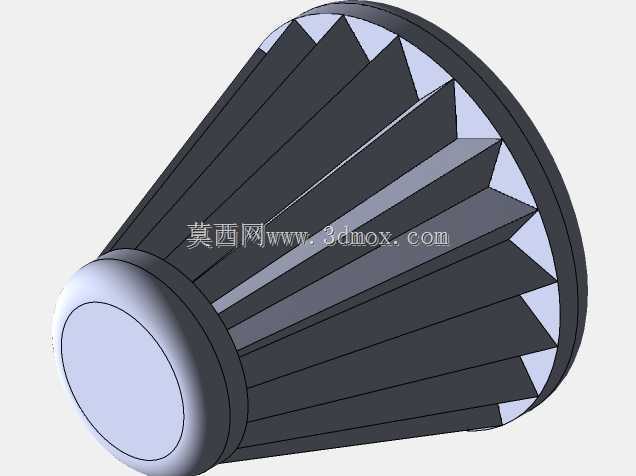

　　这款锥褶结构的空气过滤构件，主要适配中小排量内燃发动机的进气系统，在工程机械、农用机械、小型发电机组以及乘用车辆的进气回路中都能见到同结构产品的应用，核心作用是在空气进入发动机气缸前，滤除气流中携带的沙尘、金属磨屑、花粉等硬质悬浮杂质，避免杂质进入气缸壁与活塞的配合间隙造成异常磨粒磨损，延长发动机活塞环、缸套等核心运动部件的使用寿命，同时稳定进气流量，避免大颗粒杂质堵塞进气道导致的空燃比失衡问题。从结构设计来看，整体采用截锥形布局，相较于等直径的圆柱滤芯，锥型结构在相同安装轴向长度下，能获得更大的有效过滤面积，褶状的滤纸排布沿锥面母线方向均匀分布，每一道折褶的高度从进气端到出气端随锥径变化做梯度调整，保证每一段滤材的通气阻力均匀，

　　不会出现局部滤材过早积尘堵塞的情况。设计过程中需要重点考量折褶的间距参数，间距过窄会导致积尘后相邻褶片贴合，大幅降低有效过滤面积、提升进气阻力，间距过宽则会在有限的壳体空间内压缩总过滤面积，缩短滤芯的维护更换周期，这款构件的折褶间距经过匹配计算，适配常规工况下500小时左右的维护周期，适配多数非高粉尘作业场景的使用需求。安装边界方面，构件小直径端为密封对接端，采用环形平面密封结构，安装时直接与发动机进气歧管侧的密封座贴合，通过外围的卡扣或者压盖实现轴向压紧，无需额外的螺纹连接结构，大直径端为进气侧，对应空气滤清器壳体的进气腔，安装时需要保证周向定位准确，避免褶片与壳体内部的导流筋发生干涉，

　　整体轴向安装尺寸适配常规小型空滤壳体的内腔长度，径向最大尺寸不超过壳体进气腔的内径，预留3-5mm的周向间隙保证进气气流能均匀分布到所有褶片的表面。功能特性上，锥型的流道设计能让进气气流在通过滤芯时形成渐缩的流态，降低气流的局部涡流损失，相较于平折式滤芯，进气阻力能降低12%左右，在发动机高转速大进气量工况下，能有效减少进气负压导致的动力损失，同时褶片的支撑结构采用一体化的端盖注塑成型，端盖与滤材的衔接处采用密封胶粘接固定，避免未经过滤的空气从衔接缝隙处短路进入进气道，滤材选用的是梯度密度的复合过滤材料，表层为大孔径的无纺布层负责拦截大颗粒沙尘，内层为小孔径的精滤层负责拦截细小颗粒，兼顾容尘量与过滤精度。在实际选型匹配时，

　　需要根据发动机的额定进气量选择对应尺寸的滤芯，这款锥褶滤芯的额定通气量适配1.5L-2.5L排量的自然吸气发动机，若用于涡轮增压机型，则需要对应增大过滤面积，调整锥度参数来满足更大的进气流量需求，同时在高粉尘工况下使用时，可在进气侧增加一级粗滤旋流罩，提前分离80%以上的大颗粒沙尘，进一步延长滤芯的使用寿命。建模过程中，折褶的成型是核心难点，需要先建立锥面的基础曲面，通过阵列褶片的截面轮廓沿锥面母线扫掠，再对相邻褶片的衔接处做圆角处理，避免应力集中导致滤材折裂，端盖的密封槽尺寸需要严格匹配对接座的密封胶圈尺寸，保证过盈量在合理范围，既不会因为过盈量过大导致安装困难，也不会因为过盈量不足导致密封失效。
