四缸发动机排气歧管弯管总成

　　这套排气歧管采用四支等距排布的弯管汇入一根横向总管的结构形式，对应直列四缸内燃机的排气端布局，是发动机排气系统中负责将各气缸燃烧后的高温废气集中引导至下游排气总管、催化转化器与消声装置的关键管路部件。

　　从实际装车场景来看，这类歧管多用于乘用车、轻型商用车以及小型工程机械所搭载的直列四缸汽油机或柴油机。发动机工作时，四个气缸按照点火顺序交替排出高温高压废气，歧管的首要任务是把四路脉动气流平顺地汇集到单一出口，同时尽可能避免相邻气缸排气脉冲之间的相互干扰。支管的弯曲走向、汇入角度以及总管的延伸方向，都直接影响排气背压、扫气效率乃至整机的动力输出与燃油经济性。

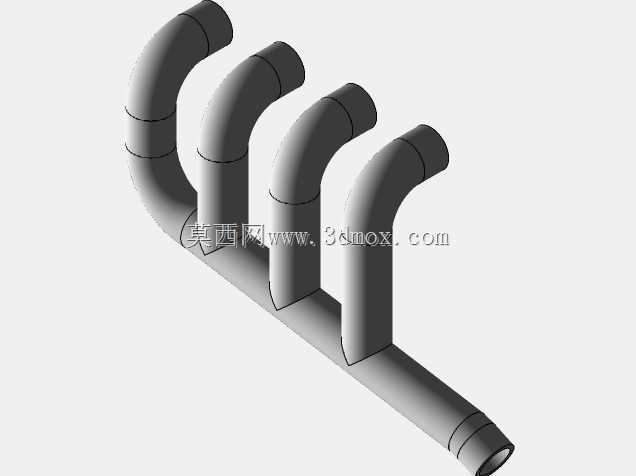

　　结构上，四根支管自缸盖排气道口出发，先以近似竖直的方向抬升，再通过大半径圆弧弯管转向，最终以一定夹角斜向接入下方的横向集合管。弯管处采用较大的曲率半径，而非急折直角，这一处理在工程上很关键：废气在急转弯处会产生明显的流动分离与局部阻力，大半径弯管能够让气流沿管壁平滑转向，降低压损，同时也减少了高温气流对管壁局部的冲蚀。支管与总管的相贯汇合区域是整个零件的应力集中点，建模时需要重点处理相贯线处的过渡圆角，避免焊缝或铸造圆角处出现突变截面。

　　从设计思路上，歧管管路长度与弯曲形态的确定需要兼顾多方面约束。其一是缸盖排气道口的位置与间距，支管起始端必须与缸盖法兰接口一一对准；其二是机舱内的布置边界，总管出口方向要预留出与下游排气管路、涡轮增压器（若为增压机型）或催化器入口对接的空间，同时避让发动机悬置、油底壳、起动机以及机舱钣金等周边部件；其三是热态膨胀，排气温度在汽油机上可达数百摄氏度，管路受热后会沿轴向伸长，弯管的弧形走向本身就提供了一定的柔性补偿能力，能够缓解热应力对法兰连接面的拉扯。

　　外形尺寸与安装边界方面，整体总成呈现“四管并排、横向汇流”的空间形态，四根支管沿总管轴向均匀排列，占用的横向宽度由缸心距决定，高度方向则由弯管抬升量控制。支管上端为与缸盖贴合的安装接口面，需要保证端面平面度与螺栓孔位精度；总管末端为出气口，通常通过法兰或卡箍与下游管路连接。建模过程中，管路采用等径圆管截面沿三维路径扫掠成型，弯管段的分段圆弧与直管段之间需保持相切连续，集合管在各汇入点处的壁厚与内腔过渡要圆滑，防止出现气流死区。

　　对于结构设计与建模从业者而言，这类零件的难点不在于单个特征的复杂度，而在于空间路径的合理性：既要让四根支管走向顺畅、长度尽量趋近以平衡各缸排气阻力，又要在有限的机舱包络内完成布置，同时兼顾热变形、振动疲劳与装配工艺。无论是铸造歧管的壁厚抽壳，还是焊接歧管的弯管拼合，三维模型都需要准确表达管路中心线、弯曲半径、相贯汇合关系以及两端安装接口，才能为后续的流场分析、热应力校核与工装夹具设计提供可靠的几何基础。
