滑动自适应转弯拼接地板机构

　　这套滑动自适应地板机构主要面向需要在转弯、变向或相对运动区域保持承载面连续的机械装备场景。实际工程中，固定地板在直线段容易布置，但在设备转弯、平台展开、运载通道转向或活动工位切换时，相邻板块之间往往出现缝隙、台阶或干涉。该结构通过扇形滑动面与中间承载板的组合，使地板在移位过程中能够沿弧形轨迹补偿位置变化，从而减少人员通行、物料转运或小型轮式设备经过时的颠簸与卡滞。

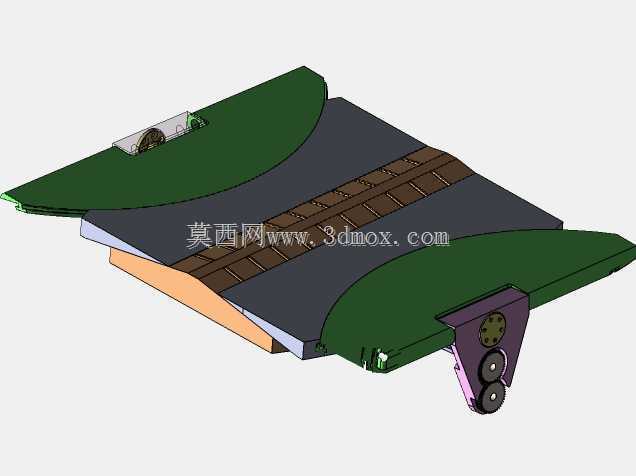

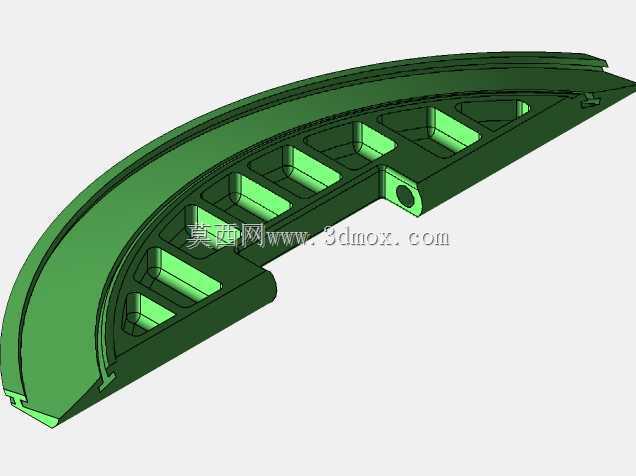

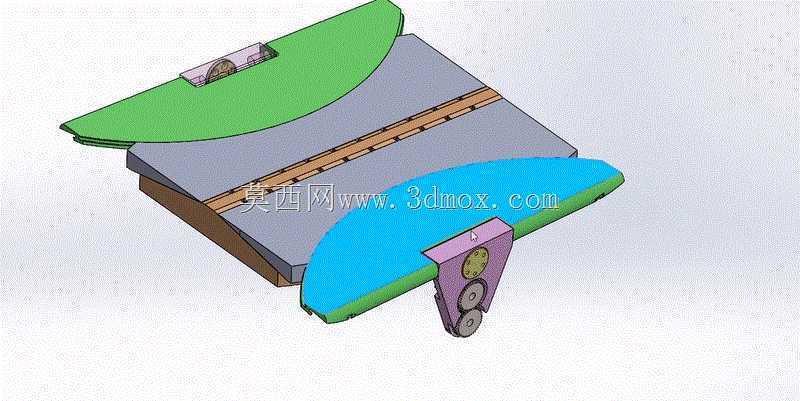

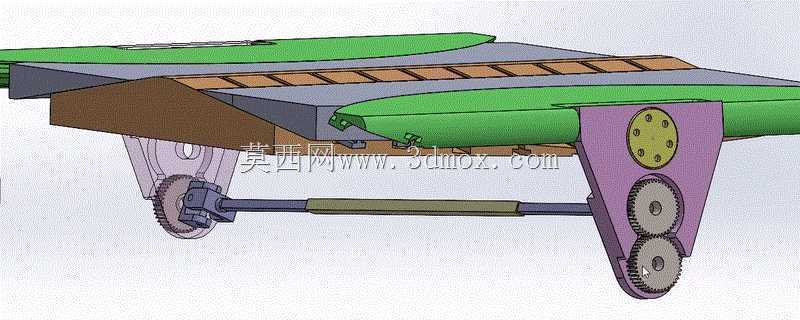

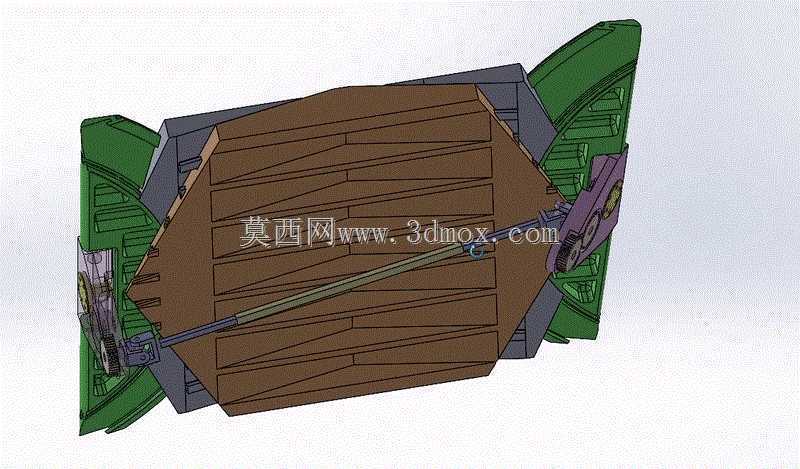

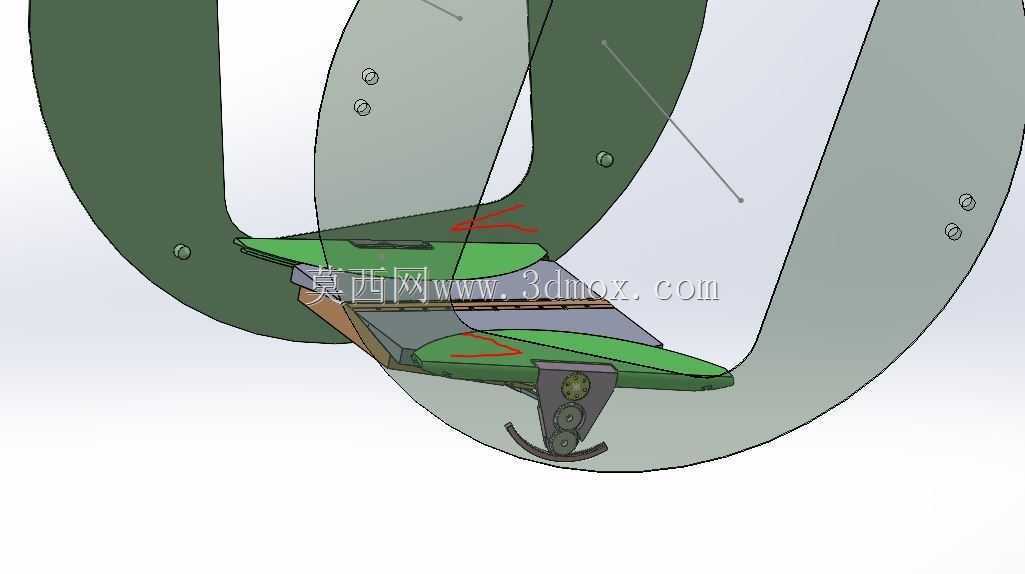

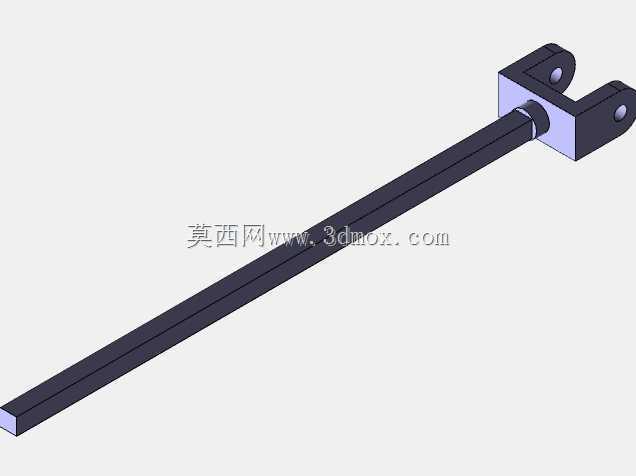

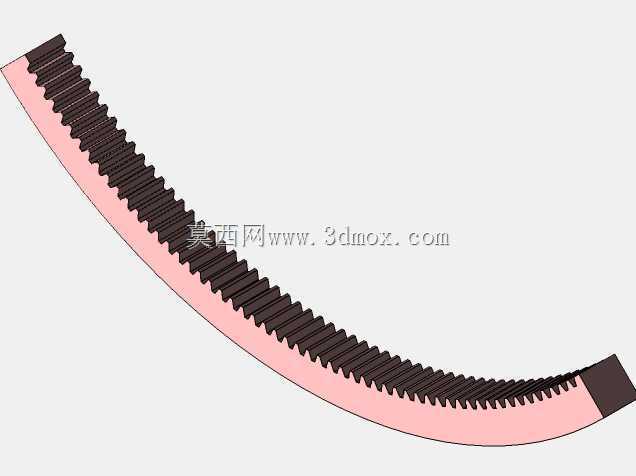

　　从结构组成看，模型包含中部矩形承载基板、两侧弧形滑动盖板、端部铰接摆动组件以及导向连接构件。中部基板承担主要承载区域，板面保持平整，适合作为通行或支撑基准。两侧弧形件并非单纯装饰，而是用于在转弯状态下填补基板与外部固定边界之间的动态间隙。弧形轮廓与转动中心相匹配，当端部机构带动地板发生角度变化时，弧形板能够沿预设轨迹滑动，使外露边缘始终贴近相邻结构，避免形成过大开口。

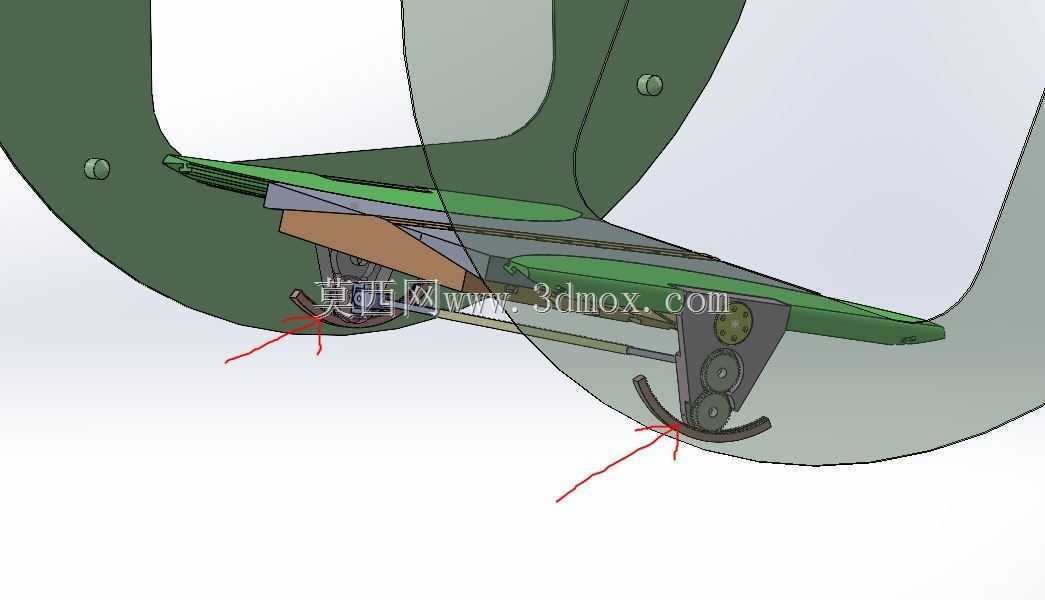

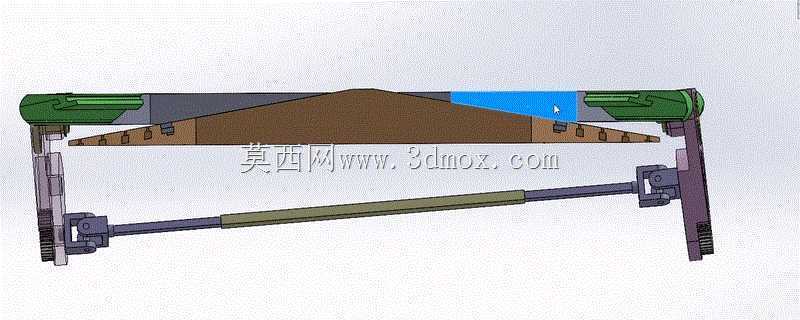

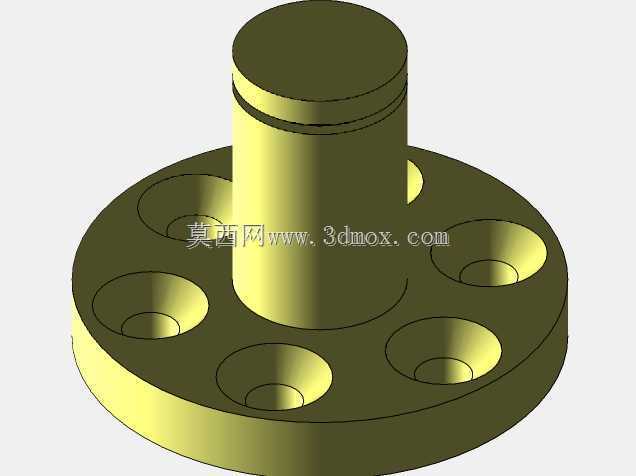

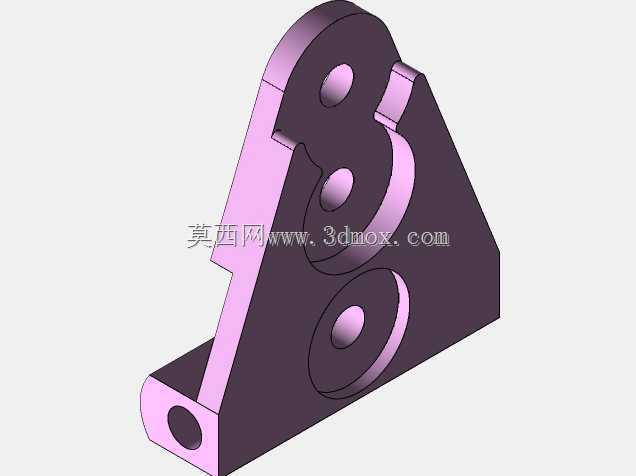

　　端部摆动组件是实现自适应动作的关键。该部分通过铰接轴、滚轮或导向轮与外部轨道、机架或驱动件配合，在转向时承受侧向力并引导板块姿态调整。滚轮布置降低了滑动过程中的摩擦阻力，也使板块在受压状态下仍能保持较稳定的运动路径。两侧倾斜角度可随机构位置自动对齐，这一思路适合用于通道宽度变化、平台旋转对接以及活动地面随设备姿态展开的场合。

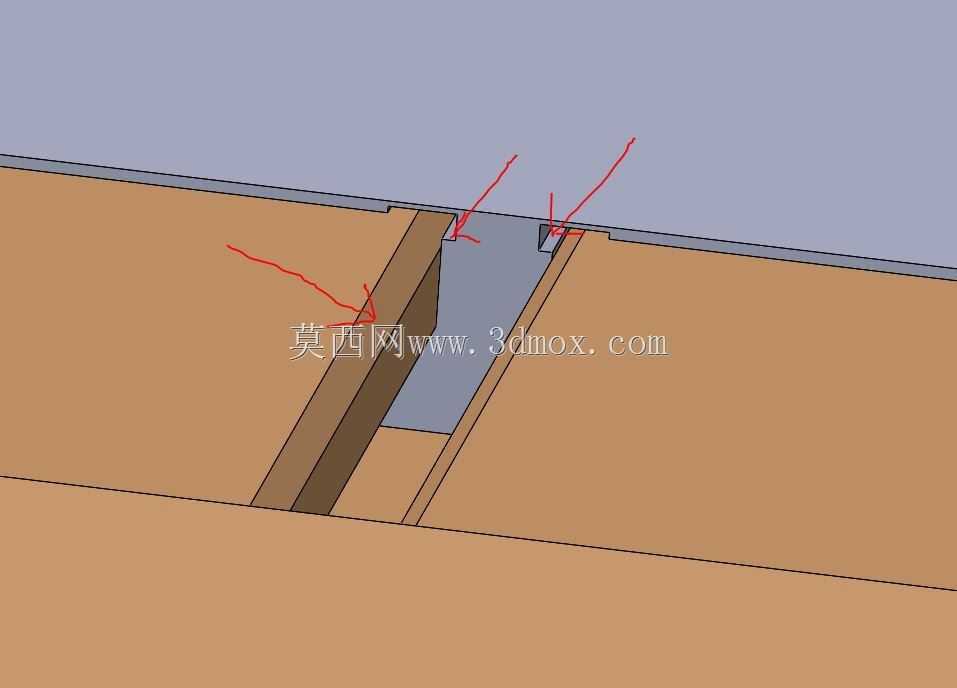

　　设计上优先解决的是表面连续性问题。普通拼接地板在转角处常采用固定切角或多块小板叠加，容易产生高度差；而本方案将滑动截面做成与运动轨迹一致的弧形，使板块在相对移动时以面接触方式过渡。板面没有明显台阶，轮径较小的搬运车、工装小车或脚轮通过时，冲击载荷更小，也降低了杂物嵌入缝隙的概率。对于需要频繁清洁、布线遮盖或人员连续行走的设备区域，这种结构比简单折页盖板更可靠。

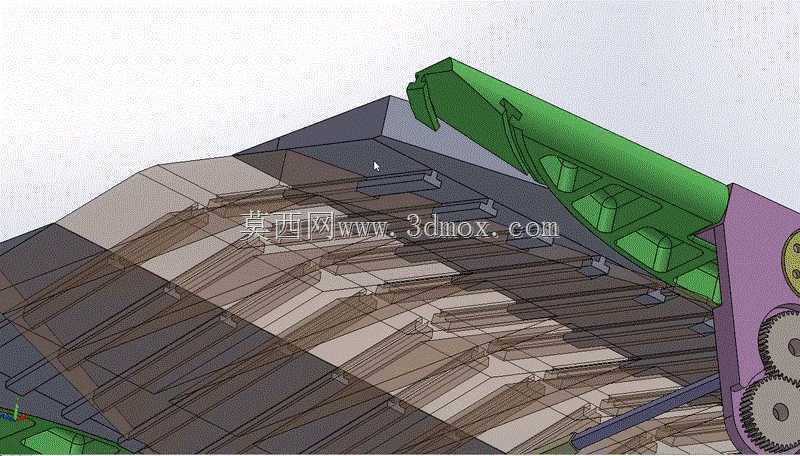

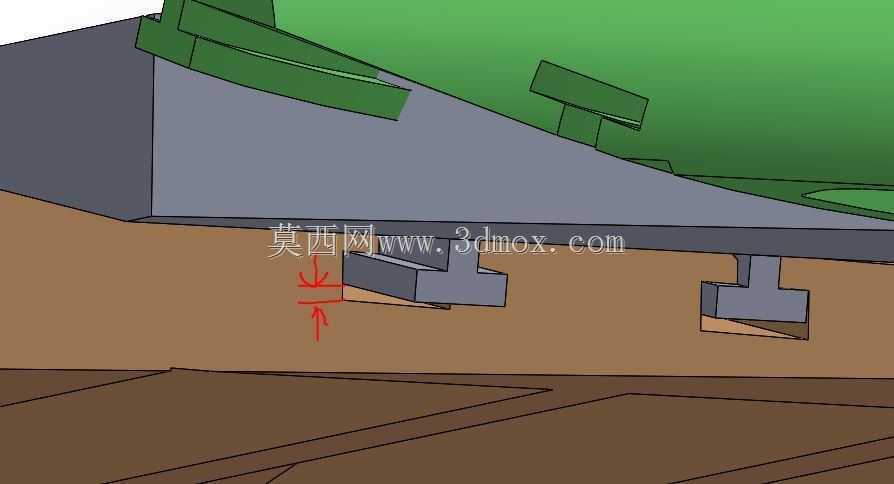

　　建模时需要重点控制弧形板的回转中心、基板边线与铰接点之间的位置关系。若弧形半径与实际转动半径不一致，滑动过程中会出现边缘顶死或间隙放大；若铰接点高度与承载面偏差过大，转向时还会引起板面翘曲。中部基板下方可根据载荷增加加强筋或支撑梁，模型中基板与侧边构件之间保留了明确的装配关系，便于在详细设计阶段补充焊接、螺栓连接或型材框架。

　　安装边界方面，该地板并非独立落地设备，而是嵌入到成套机械系统的活动平台或通道中。布置时应在基板下方预留铰接摆动空间，在两侧弧形板运动范围内设置限位面，防止超程脱离。端部滚轮需要与导向轨道保持合理压紧量，轨道直线段与圆弧段应平滑过渡，避免通过拐点时产生冲击。承载面厚度、弧形板展开宽度和铰接轴间距，应根据实际通行宽度、转弯半径以及预期载荷重新校核。

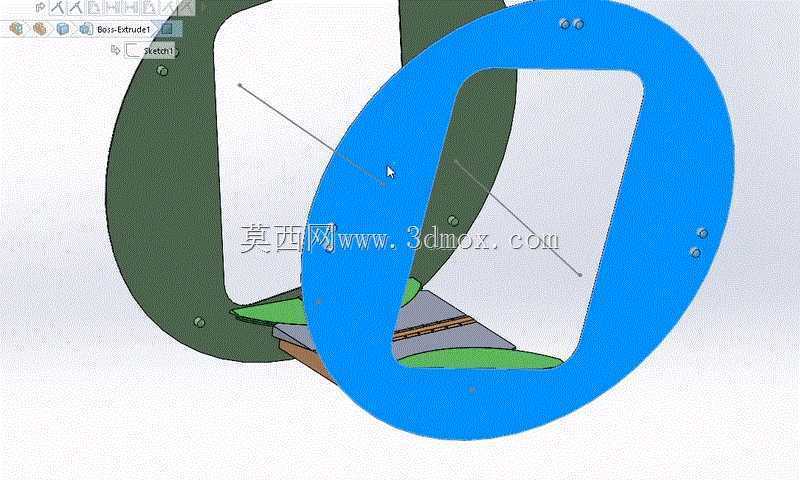

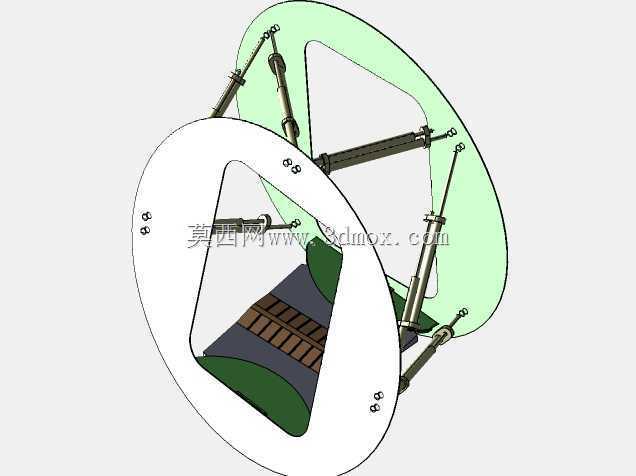

　　在应用层面，这类机构可用于自动化生产线活动通道、旋转工作台周边盖板、可展开平台、特种车辆内部地板以及试验设备的随动防护面。它的价值不在于提供复杂驱动，而在于用较简洁的机械几何关系完成动态补缝：直线状态下各板块形成近似完整平面，转弯状态下弧形截面随姿态滑移，倾斜边自动贴合边界。结构紧凑，零件数量较少，维护时可将弧形盖板、铰接轮组和基板分别拆检，适合在需要兼顾通行安全、外观连续性和运动可靠性的装备中进一步细化设计。
