十二英寸四旋翼物流载运无人机机架

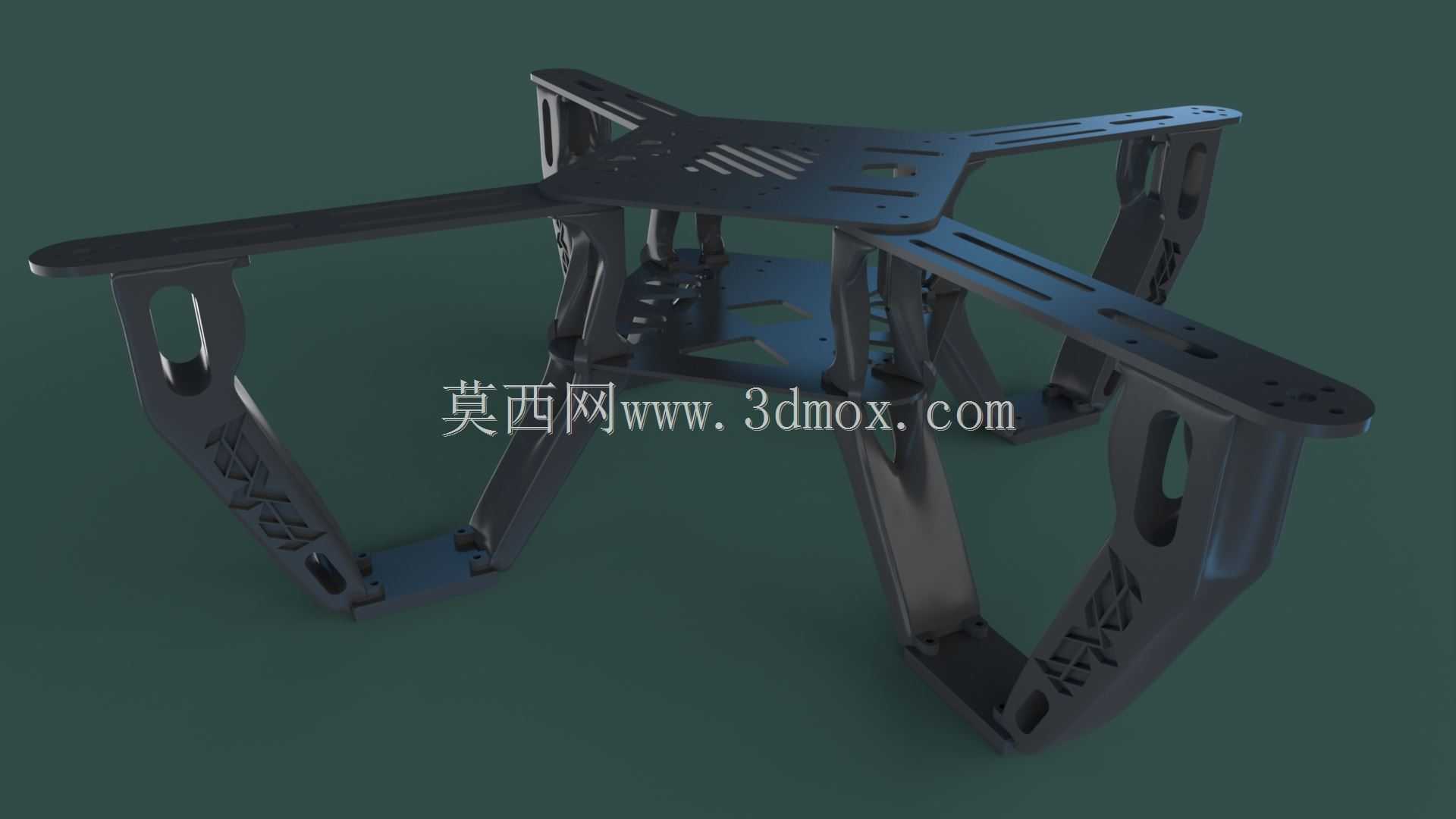

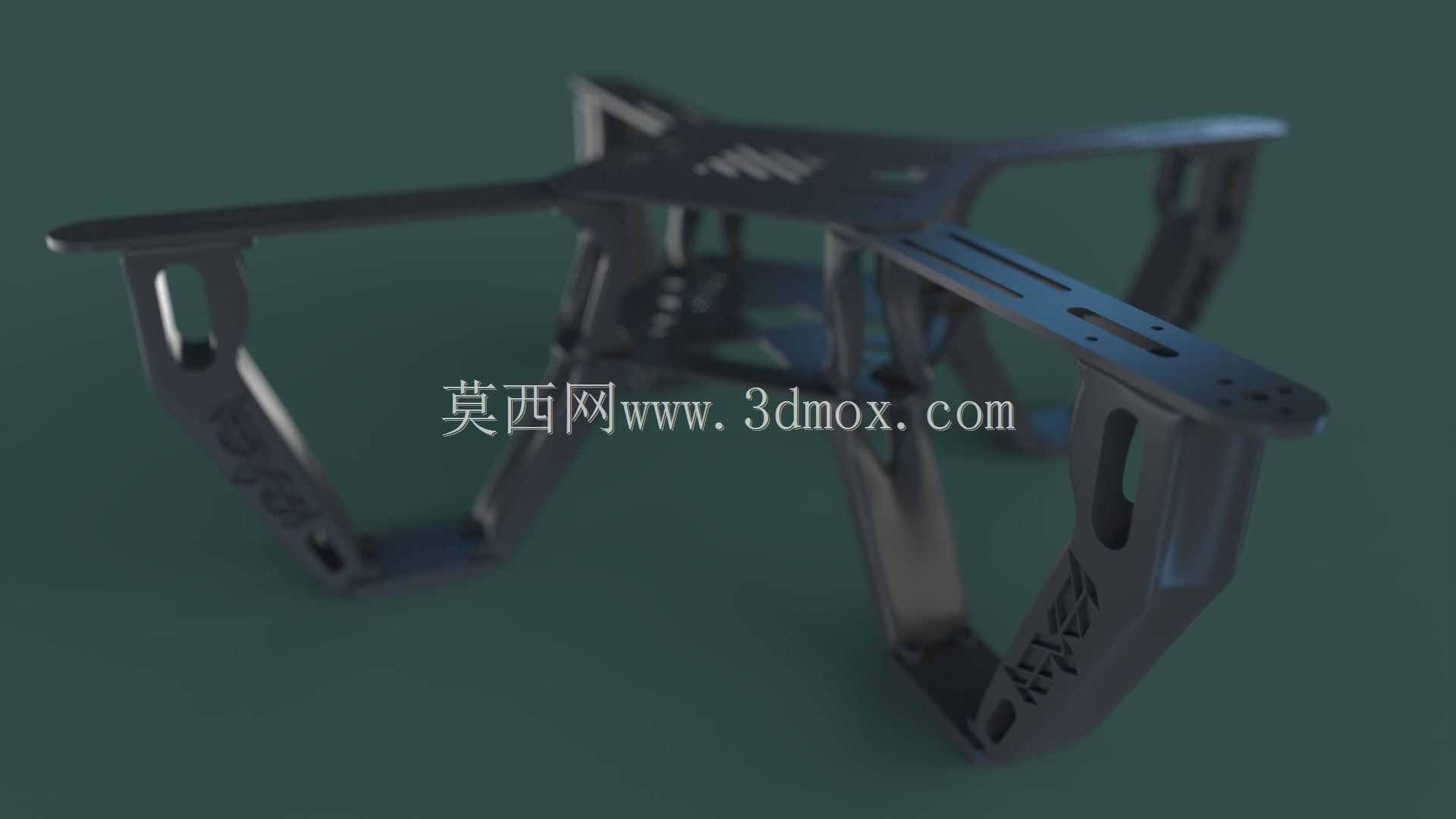

　　这套机架结构面向末端小件包裹投送场景开发，核心定位是承载自主飞行控制板、机载处理单元与十二英寸螺旋桨的四旋翼飞行平台，整体采用X型四臂展开布局，机臂从中心载荷舱向外水平延伸，末端预留电机安装座，起落支撑腿从机臂下方向外倾斜落地，形成稳定的四点支撑构型。

　　从实际作业边界来看，机架适配12英寸规格螺旋桨，机臂长度按桨叶旋转半径留足安全间隙，相邻桨盘之间无干涉余量，中心上层板预留飞控、机载计算模块、GPS模块的安装孔位，中层镂空板可固定电池仓与电调，下层空间预留小型货舱挂载位，可搭载轻小件包裹完成点对点配送，支撑腿高度按货舱离地间隙设计，起降时货件不接触地面，同时缓冲降落冲击。

　　结构设计上，机臂与支撑腿采用一体化镂空减重构型，臂身开设多组减重槽与走线孔，既降低整机空重提升续航，也让动力线、信号线可沿臂体内腔隐蔽布设，避免飞行中线路剐蹭桨叶；中心上下两层板通过立柱螺接锁紧，板面对应位置开设密集散热孔，飞控与电调工作产生的热量可通过镂空区域自然对流散出，长时间飞行不会出现舱内热积聚。机臂末端电机座孔位匹配主流无刷电机安装法兰，支撑腿底部做加宽防滑接触面，在水泥地、草地等常见起降面都能保持停放稳定，倾斜支腿的力学路径将降落冲击直接传导至机臂根部，分散集中应力，避免硬着陆时臂根断裂。

　　建模过程中所有安装孔位、配合面均按实际装配公差搭建，螺接孔位置、板件间距完全对应实物装配逻辑，结构工程师可直接在此基础上调整臂长、更换载荷舱布局，也可校核不同载重下的机架形变，适配物流巡检、短途物资转运等不同低空作业需求，整套结构兼顾轻量化、装配便利性与野外起降的耐用性，没有多余冗余结构，每一处镂空都同时服务减重、走线与散热三个工程目标。
