NACA43013翼型长直机翼结构造型

　　在航空飞行器结构设计与气动外形验证环节，翼型截面的三维实体化是绕不开的基础工作。这套NACA43013翼型长直构件，正是面向低速通用航空、小型风洞试验件、无人机固定翼方案选型所搭建的等截面直翼造型，整个构件沿展向保持统一的翼型轮廓，没有额外的扭转、后掠或者翼尖小翼附加结构，形态简洁规整，方便工程师在方案初期快速完成气动布局的占位与干涉检查。

　　从实际用途来看，这类等弦长直翼构件常被用作教学演示件、CFD流体仿真的初始几何参考，也可以在小型固定翼无人机的原型机设计中作为机翼主梁外包络的基准外形。NACA四位数字翼型本身的命名规则里，第一位4代表翼型最大弯度占弦长的4%，第二位3表示最大弯度位置出现在弦长30%处，最后两位13则指明翼型最大厚度为弦长的13%，属于中等厚度、带适度正弯度的低速翼型，升阻特性在亚低速区间表现平稳，失速迎角余量相对充裕，很适合起飞重量不大、飞行速度不高的通用航空场景。

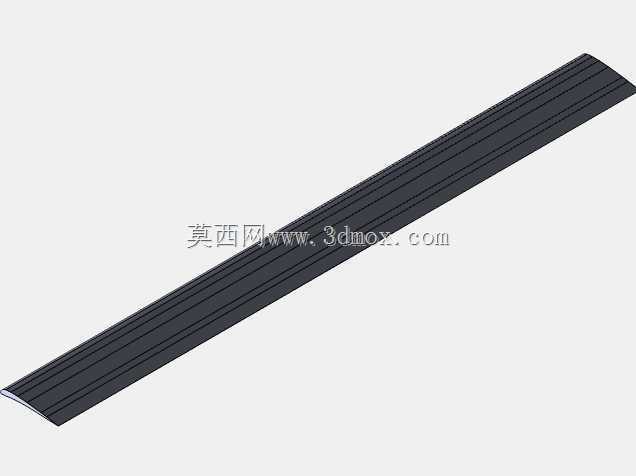

　　建模思路上，整个构件先依据NACA43013的标准坐标点生成封闭的二维翼型曲线，保证前缘圆弧过渡顺滑、后缘收窄到符合工艺加工的合理厚度，避免出现理论零厚度后缘无法实体化的问题；随后将闭合截面沿展向方向拉伸指定长度，形成完整的长直机翼实体。翼面表面沿展向呈现出均匀的条状棱线，对应实际加工里蒙皮拼接、长桁布置或者3D打印层理的视觉特征，也从侧面反映出该造型在还原真实机翼蒙皮分段结构上的考量。

　　外形尺寸与安装边界方面，该构件展长远大于弦长，属于大展弦比直翼的典型比例：弦长方向从前缘驻点到后缘端点构成翼型的气动弦线，弯度最高点位于弦线靠前30%的位置，最大厚度分布在弦长约30%附近，上下翼面在该位置的间距达到弦长的13%，为内部预留了充足的空间——工程上可以在这个厚度区间内布置机翼主梁、翼肋、燃油管路或者舵机拉杆，不必担心结构件与气动外表面发生干涉。展向两端为平直切面，既可以直接作为翼根对接机身侧边，通过翼根连接角盒、螺栓孔完成与机身框板的装配，也可以在切面处外接翼尖整流罩、航行灯支架等附属部件。

　　在整机布局协调时，这类直翼的安装需要重点核对几个边界：一是翼型弦线与机身水平基准线的安装角，通常会根据巡航升力系数要求设定2到4度的微小迎角，建模时可以直接以弦线为基准对齐机身坐标系，避免后续装配出现角度偏差；二是翼展方向与机身对称面的垂直度，等截面拉伸特征本身保证了翼型沿展向无扭曲，只要在装配约束里锁定展向轴线与机身纵轴的垂直关系，就能保证左右机翼气动对称；三是上下翼面的离地间隙，在起落架压缩到底的极限状态下，翼面最低点不能与地面发生磕碰，13%的相对厚度让翼型下表面在靠近前缘位置较为饱满，布置起落架接头时也有足够的实体空间容纳安装座。

　　从结构工艺角度看，这种等截面翼型的加工适配性很强：采用复合材料成型时，可以直接用等截面翼型模具铺放蒙皮，沿展向脱模无需复杂抽芯；采用金属机加工时，也可以用长铝锭沿展向铣削出翼面轮廓，后续再加装翼肋封口。对于仿真从业者来说，规整的拉伸实体在划分流体网格时能够生成高质量的结构化六面体网格，沿展向的网格节点可以均匀排布，大幅降低前处理工作量，快速获得升力系数、阻力系数、压力分布随迎角变化的基础数据，为后续修改翼型扭转角、加装襟副翼等迭代工作提供可靠的几何起点。
