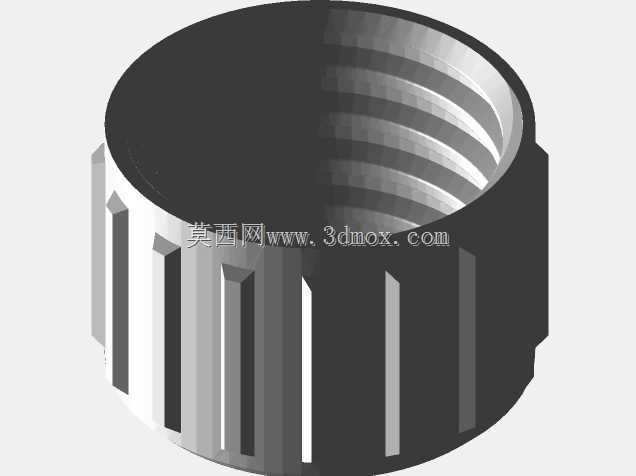

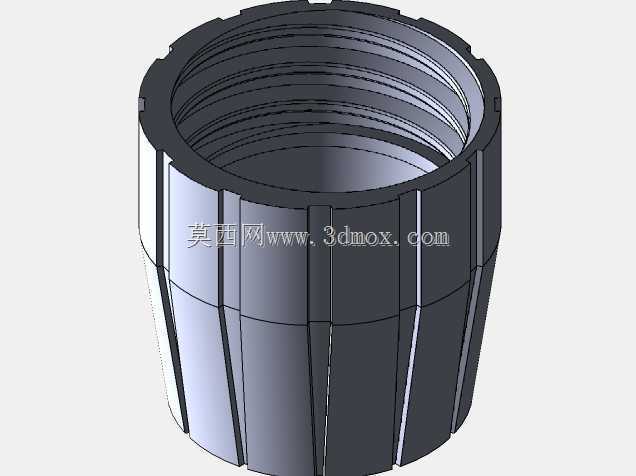

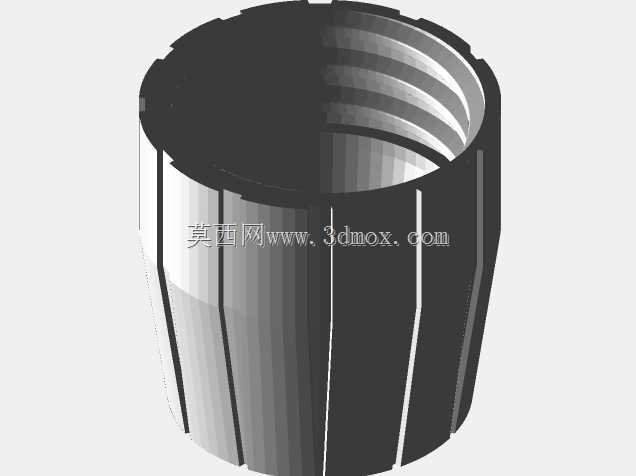

这套保持座的核心任务,是把外径十八毫米的模型火箭发动机可靠约束在箭体尾段,在点火、建压、推力爬升和工作结束后的惯性段都不能出现轴向窜动、周向转动或者偏心偏斜。小口径模型火箭的发动机通常依靠过盈、胶粘或者卡接固定,单纯把纸筒或塑料筒套在发动机外侧,在反复拆装、温度变化和发动机壳体公差波动时容易出现松脱;发动机一旦在箭体内后移,喷管定位面会偏离设计位置,推力线随之改变,严重时会造成尾翼附近结构受热、整流罩受力异常,甚至出现发动机向后脱出的风险。保持座采用带内螺纹的短套筒作为承力基础,外部布置多道轴向防滑棱,既可以作为手工拧装时的握持面,也能在粘接进箭体安装舱后增加周向止转面积。套筒内部的螺纹不是为了直接切削金属发动机壳体,而是提供旋入、限位和胶层容纳空间:装配时可在螺纹槽内填充环氧胶、CA快干胶或者适配模型工艺的粘接剂,发动机推入后多余胶料沿螺纹牙间分布,固化后形成连续的环形咬合带,比光滑圆柱面的粘接面积更大,也能避免胶层被整体挤出导致的粘接失效。从结构边界看,零件整体为短圆筒形态,轴向长度覆盖发动机壳体前段的主要承力区,不必包裹喷管和尾喷流区域,从而减少耐热材料的使用范围,也让尾段气流通道保持开敞。外壁的棱面采用近似直纹的凸起结构,棱与棱之间保留圆弧过渡,避免在3D打印层间形成尖锐应力集中;套筒一端为开放旋入口,另一端通过环形端面承担轴向定位,发动机台阶或配套挡圈抵紧该端面后,推力可以沿筒壁传递到箭体安装架,而不是只靠胶层受拉。设计这类零件时,
首先要确认发动机外径、箭体内径和尾段安装深度三者之间的尺寸链。十八毫米发动机在不同批次之间存在轻微外径差,保持座内孔不能按理想圆柱一次封死,螺纹牙高和内径公差需要给胶层以及装配偏差留出空间;外棱的最大外接圆则要与箭体舱壁的粘接孔匹配,过大会造成装配时外壁被强行挤压,过小又会使胶缝过厚、固化收缩后定位不准。对于采用打印件直接成型的方案,筒壁厚度要兼顾层间粘结强度和重量,壁厚过薄在发动机推力脉冲下可能沿层纹开裂,壁厚过大则会增加尾段质量,使火箭质心后移,影响稳定裕度。套筒端面附近可适当增加环向厚度,因为这里承受发动机轴向推力,是整个保持座最关键的载荷传递区;中段外棱主要承担防滑和止转作用,根部做圆角后能把打印层间的剪切力分散到筒壁上。

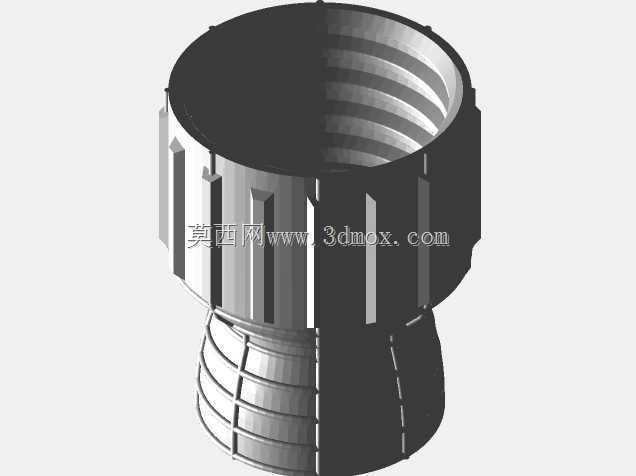

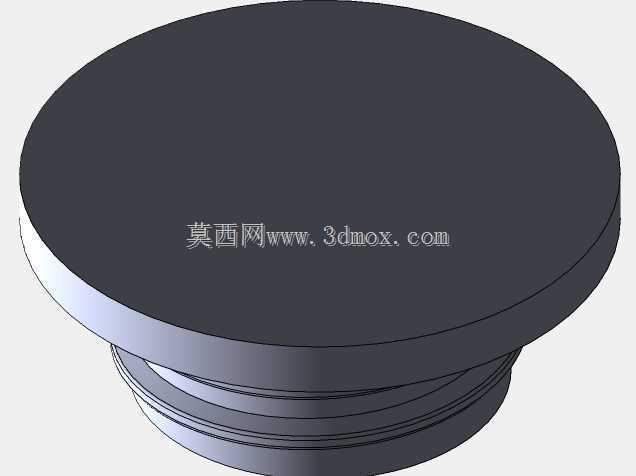

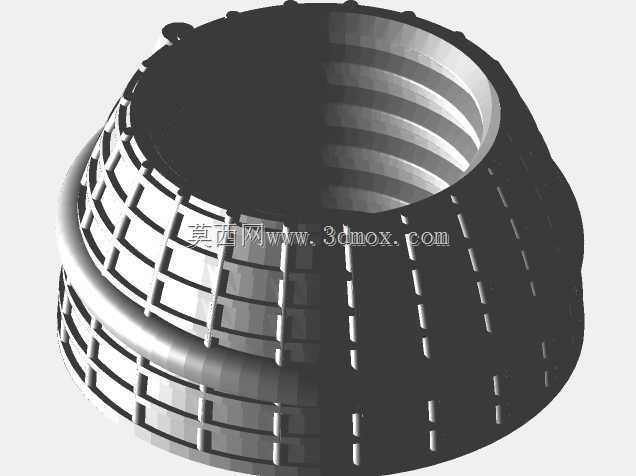

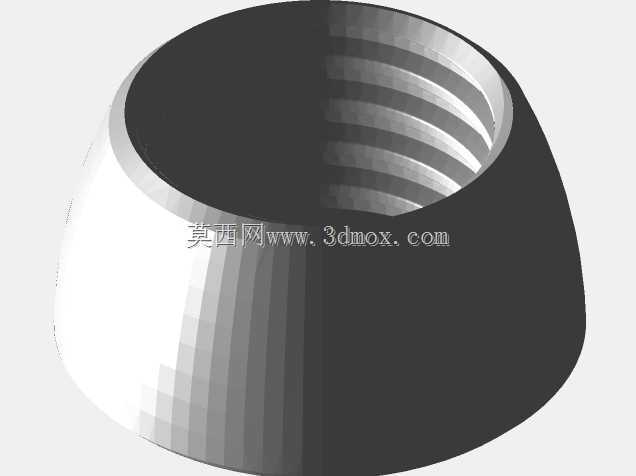

实际使用中,保持座并不单独完成全部固定,它需要和箭体尾段的安装架、挡块或者径向销钉配合。螺纹套筒粘接在电机安装架周围后,旋入式固定器可以从外侧或尾端压紧发动机,使发动机在燃烧室内压升高时保持既定推力线;几种不同类型的固定器对应不同箭体结构,有的适合薄壁纸管箭体,靠外部旋套分散压紧力,有的适合复合材料或打印箭体,可与尾段框架集成。安装时应先让保持座轴线与箭体理论轴线重合,再检查喷管出口与尾翼后缘的相对位置,避免喷流冲刷尾翼或保持座外露部分。外棱方向沿筒体轴向布置,也有利于在涂胶后把零件压入圆形安装孔时排出多余胶粘剂,减少局部空腔。若采用CA胶,初固速度快,适合现场快速装配,但抗冲击和耐热边界较弱;环氧胶固化后强度和填充性更好,

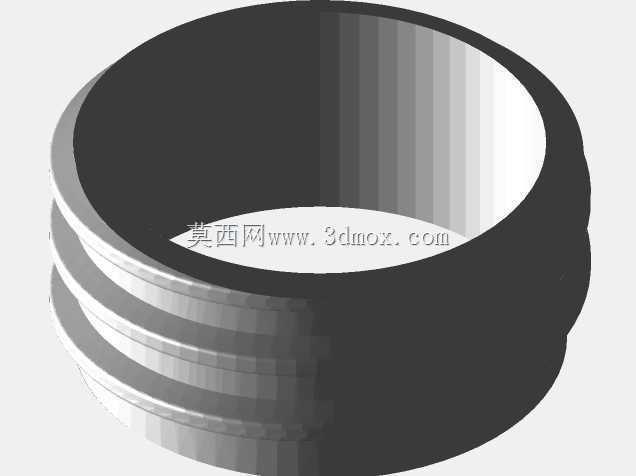

适合螺纹槽与外环形胶缝同时存在的场景。维护层面,这种保持座兼顾一次性粘接和可重复使用两种思路。套筒与箭体之间通常为永久粘接,内部固定器则可设计成可旋拆结构,发动机工作结束后,取出残壳并清理螺纹槽内的残留胶渣,即可装入下一台同规格发动机。由于模型火箭发动机工作时会向尾段传递振动和短时高温,保持座材料应优先选择耐热、层间强度稳定的打印材料,或者在喷管附近增加隔热套管;零件本身不直接进入火焰区,但仍需与高温喷流保持安全距离。结构建模时,内螺纹可用简化牙型表达,不必完全复刻金属管螺纹的尖锐牙顶,因为实际承载依赖胶层填充和筒壁强度;外棱数量要在握持摩擦力、打印成型精度和重量之间平衡,棱面过少会拧装打滑,棱面过密则会让单条棱壁厚变小,磕碰时容易缺损。整体看,该保持座把螺纹粘接、轴向端面定位、外棱止转和可拆卸固定器组合在一个紧凑短筒内,解决了小直径模型火箭发动机在轻质箭体中的安装定位问题,也为后续尾段布局、推力线校准和重复发射维护留出了明确的结构边界。
