紧凑型荧光灯灯座绝缘固定塑壳结构

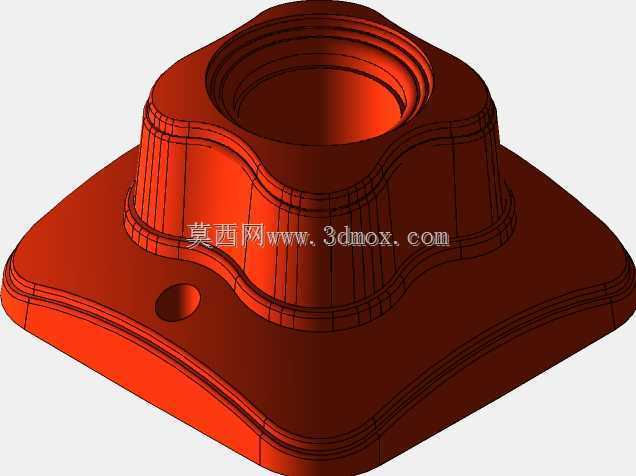

　　这款异形红色塑壳构件是紧凑型荧光灯配套的灯座绝缘固定基座，在照明灯具、电力配套照明组件、嵌入式节能灯具装配场景中承担灯管定位、电气绝缘隔离、整机安装固定的核心作用。日常做照明配套结构开发时，这类构件往往要同时兼顾灯管插拔配合精度、壳体绝缘防护、安装位适配多方面要求，建模阶段需要把每一处配合边界都梳理清楚，避免后续开模、装配阶段出现干涉问题。

　　从结构布局来看，构件下部采用带圆角过渡的方形法兰安装底板，底板边缘做了连续的薄型翻边加强结构，既可以增大与灯具安装面的接触面积，分散灯管插拔时产生的局部应力，也能避免薄壳注塑成型后出现边缘翘曲变形。底板单侧预留了圆形穿线工艺孔，供电引线可从该孔位穿入壳体内部完成接线，孔位边缘做了圆弧倒角处理，穿线时不会刮损导线绝缘层，降低长期使用后的漏电风险。底板上方的主体腔体采用波浪形曲面收腰造型，并非单纯的外观装饰：曲面过渡位置均匀布置了多道纵向加强筋，筋位从底板顶面一直延伸到上部接口根部，把壳体受侧向挤压、灯管扭转时的载荷直接传导到下方安装法兰上，无需额外增加壳体壁厚就能大幅提升整体刚性，同时有效控制注塑件的材料用量与成型周期。

　　构件上部设置同轴多层环形内螺纹接口，接口内壁的多道环槽分别对应荧光灯灯管的旋入定位、密封圈嵌装、导电触点限位三个功能层级，环槽的深度、螺距公差都需要和标准CFL灯管的灯头尺寸匹配，旋入过程中既要保证灯管安装后无松动晃动，又不能出现旋入卡滞、螺纹滑牙的问题。接口根部做了双层凸缘止挡结构，灯管旋入到位后端面会贴合止挡面，限定灯管的插入深度，避免过度旋入挤压内部导电件造成触点变形。整个壳体的所有转角位置都做了R角过渡，不存在尖锐直角，一方面符合电气绝缘件的安全设计规范，另一方面也能避免注塑成型时直角位置出现应力集中、冷却后产生开裂缺陷。

　　建模过程中首先以底部安装法兰的基准面作为装配定位基准，先拉伸出底板的基础轮廓，对底板四个角做圆角切除后，再绘制边缘翻边的扫描路径，沿底板轮廓扫出加强翻边；之后搭建上部主体的曲面轮廓，通过放样命令把下方方形法兰截面和上方圆形接口截面做过渡融合，在曲面的凹陷位置阵列布置纵向加强筋，筋位厚度控制在壳体主体壁厚的0.6倍左右，避免厚薄不均导致注塑表面出现缩痕。上部的环形内螺纹接口通过旋转切除生成多道环槽，每一道环槽的轴向位置都对照灯头的配合尺寸做偏移标注，穿线孔位置在底板侧方做拉伸切除后，对孔口边缘添加倒角特征。最后对整个实体做壁厚抽壳，统一壳体壁厚，再逐一检查所有加强筋、凸缘、孔位的连接位置，避免出现抽壳后局部壁厚突变、特征断裂的问题。

　　实际安装使用时，下方方形法兰可直接贴合灯具的安装面板，既可以通过法兰周边的预留点位打螺丝固定，也可以采用卡扣嵌装的方式嵌入灯具外壳的预设槽位，底板的外轮廓尺寸要和灯具内部的安装腔边界预留0.5mm左右的装配间隙，避免壳体受热膨胀后和周边金属构件发生挤压。上部接口的中心轴线要和灯具的灯管安装孔保持同轴，偏差控制在0.2mm以内，保证灯管装入后和外罩的对位整齐。壳体内部预留的腔体空间可以容纳灯座导电弹片、接线端子，波浪形的内壁曲面可以对内部线材起到导向限位作用，避免线材在壳体内部晃动触碰运动部位。这类绝缘塑壳长期工作在灯具内部的温热环境中，结构设计上所有的壁厚过渡都保持均匀，没有局部厚胶聚集的区域，成型后零件的变形量小，装配后灯管的同轴度、连接可靠性都能满足长期使用要求，即便在频繁更换灯管的反复旋拧受力下，壳体的接口部位也不会出现开裂、滑牙失效的问题。
