多工位并列式工件夹持固定装置

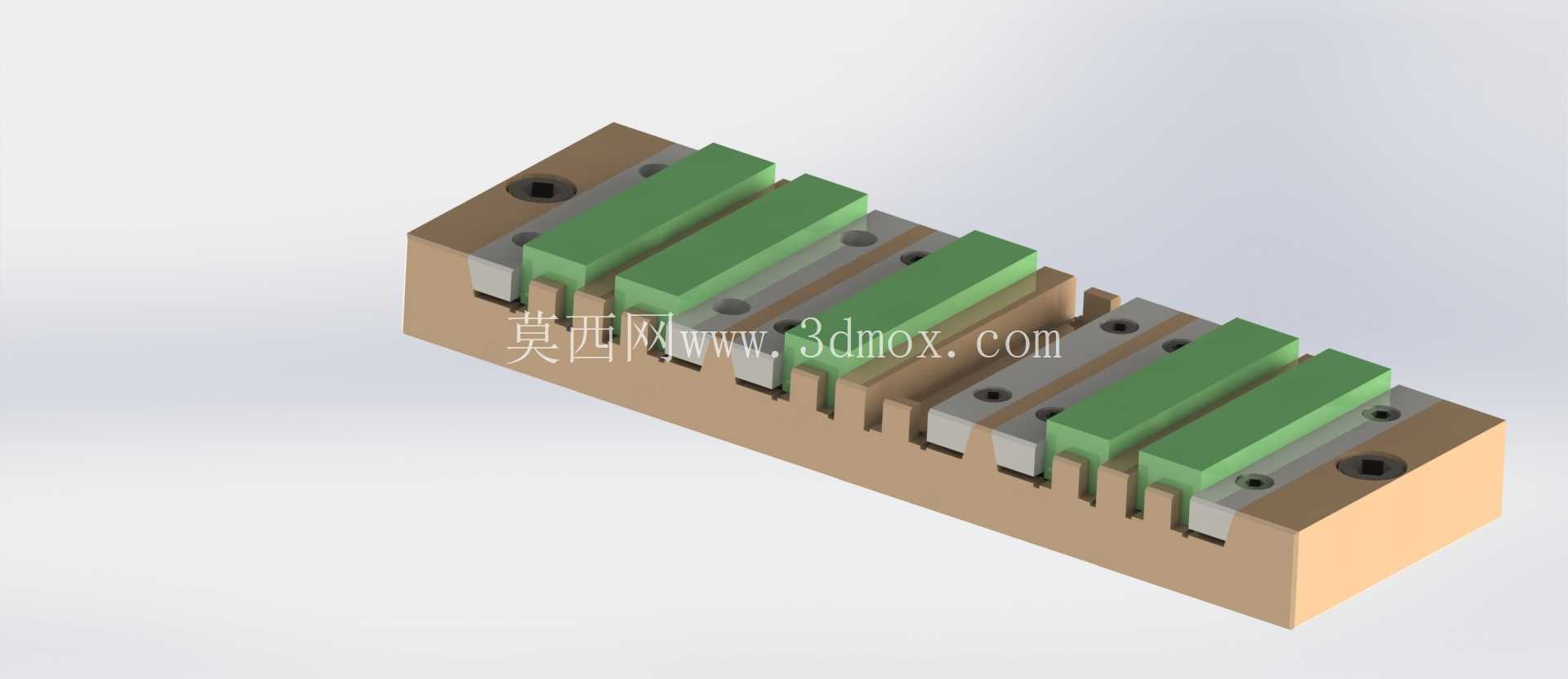

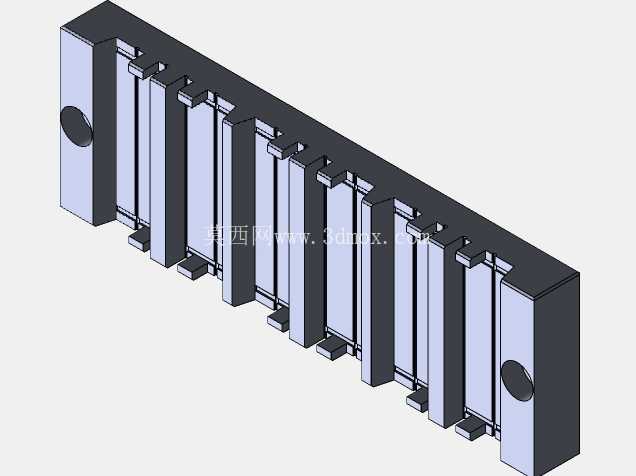

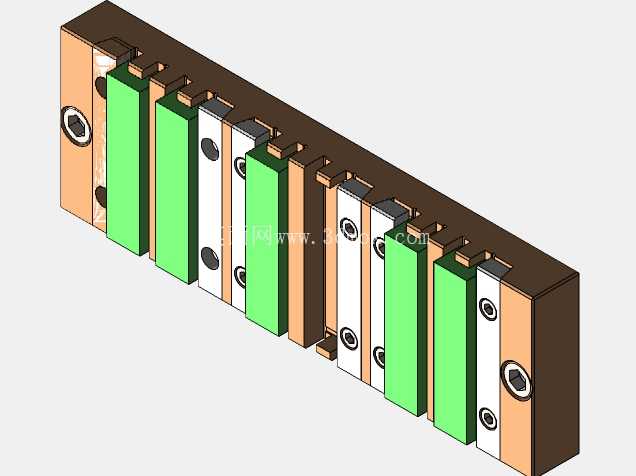

这套多工位并列式工件夹持固定装置，主要面向汽车冲压生产线的工序间工件定位场景设计，适配薄板类冲压件在多工序连续加工过程中的快速装夹需求，可直接集成在冲压模具的送料端、工序间转接工位，或是小型冲压件的离线检测工位上，解决传统单工位夹具装夹效率低、定位一致性差的问题。从结构布局来看，装置采用长条形整体基座作为承载主体，基座上沿长度方向等距排布多组独立夹持单元，每组单元由固定挡块、活动压块、锁紧组件构成，相邻夹持单元之间预留有均匀的工件放置槽位，可同时完成8件同规格小型冲压件的定位装夹，适配批量加工场景下的节拍要求。设计过程中优先考虑了夹持的可靠性与操作便捷性，固定挡块采用高刚性金属材质加工，与基座通过内六角圆柱头螺钉锁紧固定，接触面做了平面度研磨处理，保证定位基准的统一性；活动压块采用弹性预紧结构，未锁紧状态下可沿导向槽小幅滑动，方便工件快速放入槽位，锁紧时通过侧面的内六角螺栓施加压紧力，压块表面做了防滑纹理处理，避免冲压件在夹持过程中出现滑移、翘边问题，同时压块与工件接触的边缘做了R角倒角处理，防止装夹过程中刮伤工件表面，影响冲压件的外观质量。从安装边界来看，装置整体为长条形规整结构，基座底部为全平面设计，可直接通过螺栓固定在压机工作台、模具模板或是检测平台的T型槽上，安装时无需额外加工复杂的适配接口，基座两端预留有定位销孔，可配合圆柱销完成快速定位，重复安装的定位精度可控制在0.02mm以内，满足冲压加工的精度要求。每组夹持单元的夹持行程做了统一限定，可适配厚度在0.8mm-3mm之间的薄板类冲压件，覆盖绝大多数汽车小型覆盖件、结构加强件的装夹厚度范围，相邻夹持单元的间距经过精准核算，既保证了工件放置时有足够的操作空间，避免相邻工件之间发生干涉，又尽可能压缩了装置的整体长度，减少对工作台面的空间占用。在实际生产场景中，这套装置可配合自动送料机构使用，送料机构将待加工工件依次放入各个夹持槽位后，可通过气动扳手或是自动锁紧机构一次性完成所有工位的压紧动作，相比传统单工位逐个装夹的方式，装夹效率可提升6倍以上，同时多工位统一基准的设计，也避免了逐个装夹带来的定位误差累积，保证同批次加工工件的尺寸一致性。装置的维护成本较低，所有锁紧组件、活动压块均为模块化设计，长期使用出现磨损后，可单独更换对应单元的零件，无需整体拆解基座，减少生产线的停机维护时间。针对冲压车间多油污、多铁屑的工况，装置的导向槽位置做了防尘密封设计，可减少铁屑、油污进入滑动间隙造成的卡滞问题，日常清理时仅需用压缩空气吹扫表面即可，无需复杂的维护操作。在结构强度校核阶段，针对夹持状态下的受力情况做了有限元分析，基座采用整体式钢结构加工，在满负荷夹持、承受压机振动载荷的情况下，基座的最大变形量控制在0.01mm以内，不会因为长期受力出现变形导致定位精度下降，固定挡块与活动压块的受力面做了局部淬火处理，表面硬度达到HRC45-50，可承受长期反复的压紧力作用，不会出现压痕、凹陷等磨损问题。
