手动滚轮式注塑成型模具结构

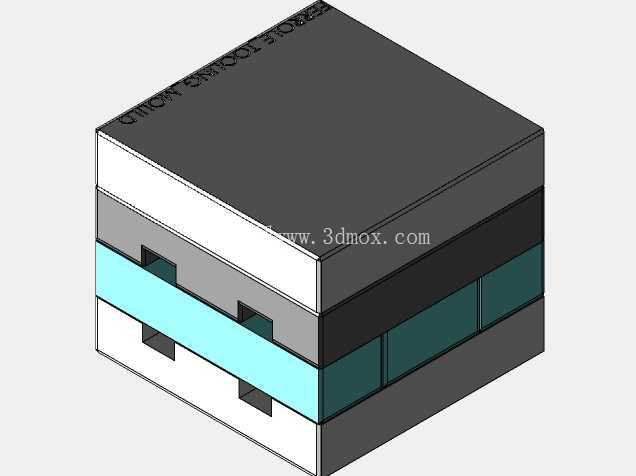

　　这套模具结构针对小批量塑胶件试制与手动操作场景搭建，整体采用分层叠合的标准模架布局，从上至下依次排布定模固定板、型腔成型层、动模承托层与顶出安装底板，各层板件通过导柱完成对位约束，合模时依靠四周导向件保证型腔同轴度，避免手动合模过程中出现错模、型腔偏移问题。模具侧方预留的手动操作槽位用于安装手摇传动组件，无需配套液压机或自动化注塑设备的驱动油路，即可通过手动旋转传动件带动螺纹型芯旋出，适配带内螺纹结构的塑胶手柄类零件成型，在车间小批量试产、教学实训、偏远场地无动力配套的加工场景中实用性较强。

　　从成型逻辑来看，模具内部型腔沿分型面对称布置，冷却回路穿插在型腔固定板与动模垫板之间，流道开设在定模侧主分型面位置，进料口采用侧浇口形式，注塑完成后开模过程中凝料可随动模侧带出，配合手动旋退型芯动作，零件不会因螺纹包紧力卡在定模侧。各层板的厚度选型优先考虑手动操作的承重与刚性：定模侧面板厚度预留注塑机喷嘴对接的沉孔深度，动模侧垫板留出足够的顶出行程空间，侧面开设的避让槽既方便操作人员伸手扳动传动手柄，也为吊装、搬移模具时的吊具夹持预留了操作空间。

　　建模过程中所有板件的安装孔位、导柱导套配合段、螺钉沉孔都按实际装配公差搭建，分型面处的封胶面预留了足够的贴合宽度，避免注塑时出现飞边。模具整体外轮廓为方正立方体结构，安装边界规整，可直接适配标准规格的小型注塑机工作台T型槽压码固定，手动操作侧预留的操作空间不小于150毫米，保证操作人员摇动手柄时不会与机床立柱、安全门发生干涉。内部顶出板的行程限位台阶直接做在底板与动模垫板之间，无需额外加装行程开关，手动操作时可通过手感判断顶出到位位置，结构简单可靠，维护时仅需拆开分层板即可清理型腔、更换磨损型芯，非常适合结构简单、产量不大的塑胶零配件生产使用。
