双尾撑遥控航模飞机结构设计

　　这套双尾撑遥控航模的结构方案，面向固定翼航模竞赛、低空飞行验证与航空教学演示场景，核心用途是完成低速稳定巡航、简易特技动作与长航时飞行任务，区别于常规单机身布局，双尾撑设计将垂尾、平尾通过两根平行碳纤维撑杆与主机翼后段连接，既拉长了尾力臂，提升俯仰与偏航操纵的阻尼稳定性，又大幅减轻了尾部结构重量，避免单细长机身带来的刚性不足问题。

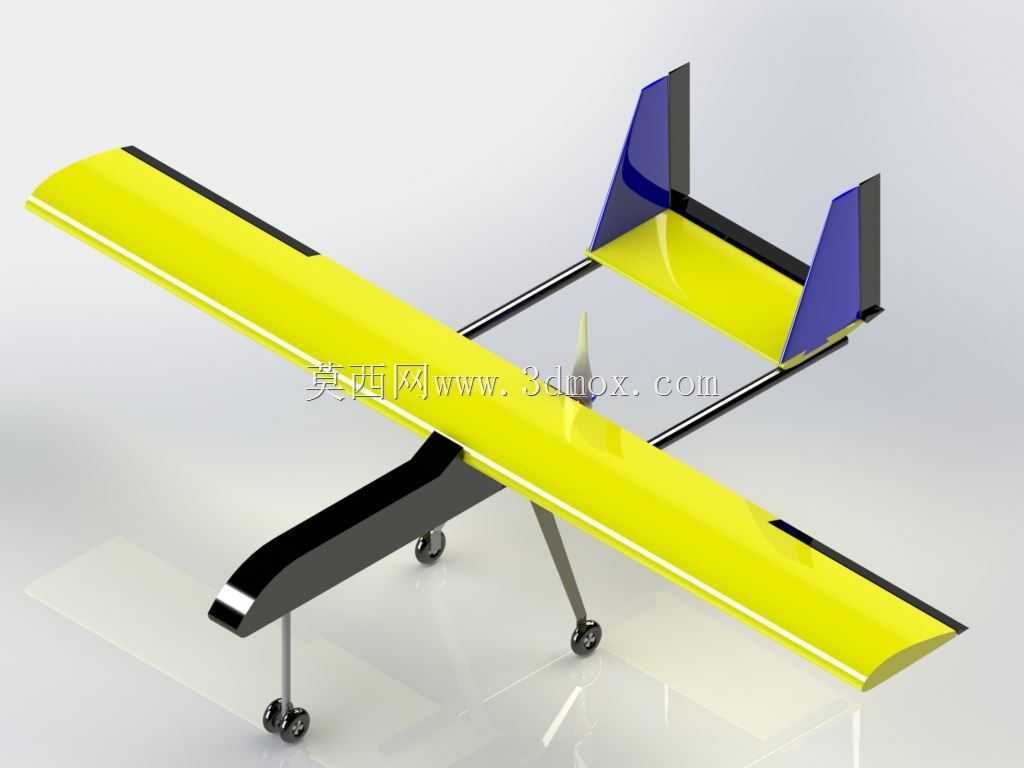

　　从实际飞行需求出发，整机采用上单翼布局，主机翼选用大厚度低速翼型，翼展占整机长度比例较高，机翼前缘设置黑色防撞包边，翼身融合处做流线过渡，降低低速飞行时的诱导阻力；机翼内部预留碳杆加强通道，可嵌入碳纤维主梁承担弯曲载荷，翼面采用黄色蒙皮质感外观，既提升空中可视性，也便于外场快速识别飞行姿态。动力系统布置在机翼前缘正中位置，采用前置拉力螺旋桨方案，桨轴与机身轴线保持同轴，电机安装座预留标准十字安装孔位，可适配不同量级的无刷动力套装；螺旋桨后方设置流线型整流罩，减少桨后紊流对机翼中段的干扰。

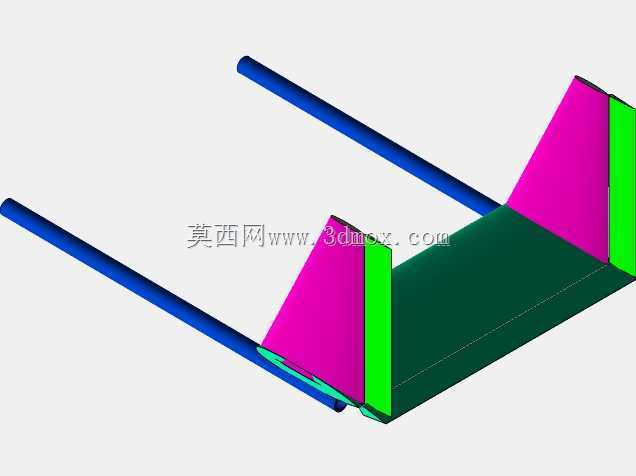

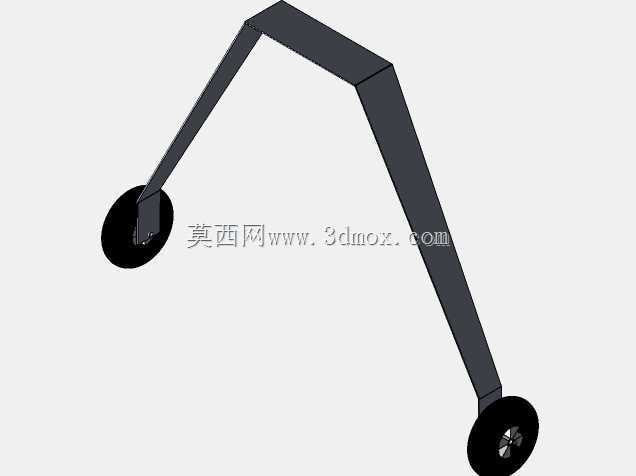

　　起落架采用前三点式轮式起落架布局，主起落架从机翼下方斜向支撑，采用弹性金属摇臂搭配小型橡胶机轮，前起落架布置在机头下方，带转向舵机安装位，可在地面滑跑时实现方向控制；起落架与机翼、机身的连接点均做加厚安装座设计，降落冲击载荷可通过摇臂形变缓冲，避免硬着陆直接撕裂翼面结构。尾部双垂尾分别固定在两根尾撑杆末端，垂尾采用深色垂直安定面搭配黄色方向舵，两片垂尾之间由水平安定面连接，平尾后缘设置升降舵面，双垂尾后缘各自设置方向舵，双舵面联动可提供充足的偏航操纵力矩，同时双尾撑结构让尾翼远离螺旋桨滑流的核心扰动区，舵面操控线性度更好。

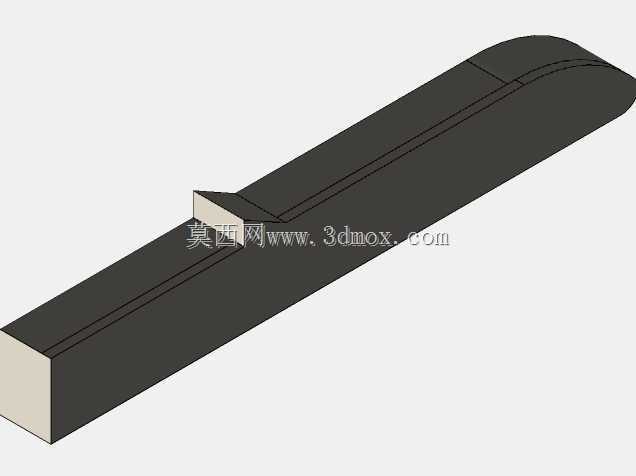

　　建模过程中，所有翼面、尾翼、撑杆、起落架均按实际装配关系拆分独立零件，尾撑杆与机翼、尾翼的对接处预留插接配合公差，可直接对应实物航模的插接装配工艺；整机外形边界规整，机翼展长、尾撑间距、起落架轮距均按竞赛级教练航模的常规尺寸比例设定，机翼下方预留足够的设备舱空间，可容纳电池、电调、接收机与舵机等飞控部件，机身与机翼的对接面设置定位卡扣，外场拆装时无需额外工具即可快速分解机翼与尾撑组件，便于运输携带。结构校核层面，尾撑杆选用薄壁圆管截面，在保证纵向抗弯刚度的同时把结构重量控制在合理区间，双垂尾布局即使单侧尾翼出现轻微形变，另一侧仍能提供足够的方向安定性，整机重心设计在机翼气动焦点前方约百分之三十弦长位置，兼顾飞行稳定性与操纵响应灵敏度，既适合新手完成起降训练，也能满足竞赛航线飞行的精度要求。
