飞机液压系统溢流安全阀组件结构

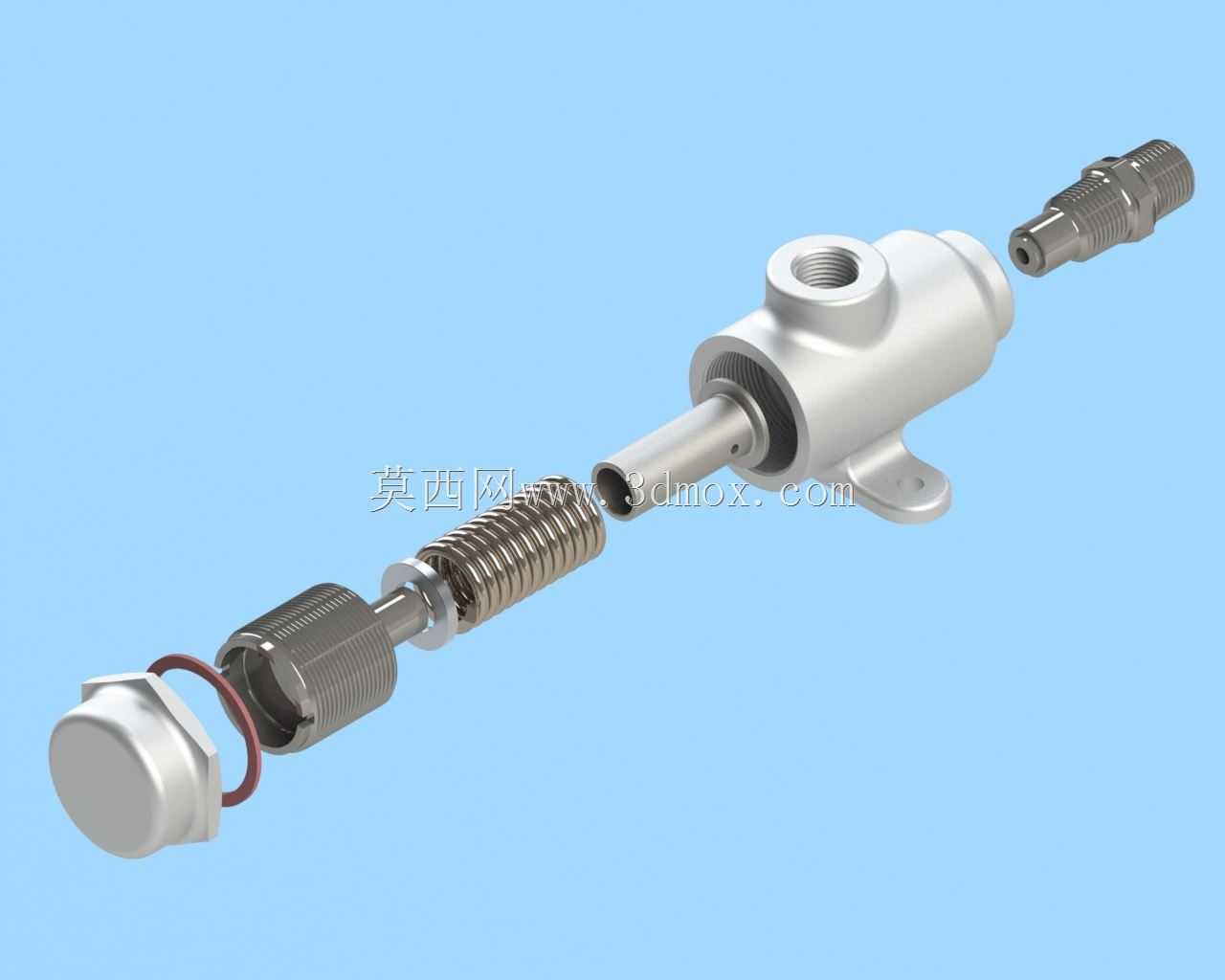

　　这套阀件的建模工作并不是先从漂亮外观入手，而是先把液压回路里的边界条件摆清楚：飞机液压管路在泵源脉动、舵面快速作动、油温变化和局部冲击叠加时，主油路压力不能无限制爬升。安全阀的任务就是在设定压力附近快速打开，把多余流量旁通回油箱或低压侧；压力回落后，阀芯又要稳定落座，避免频繁跳动带来的压力振荡。围绕这个逻辑，模型把阀体、端盖、调节螺杆、锁紧螺母、弹簧作用段、密封件和安装耳座都拆成了可核对的结构关系，而不是只做一个外形示意。

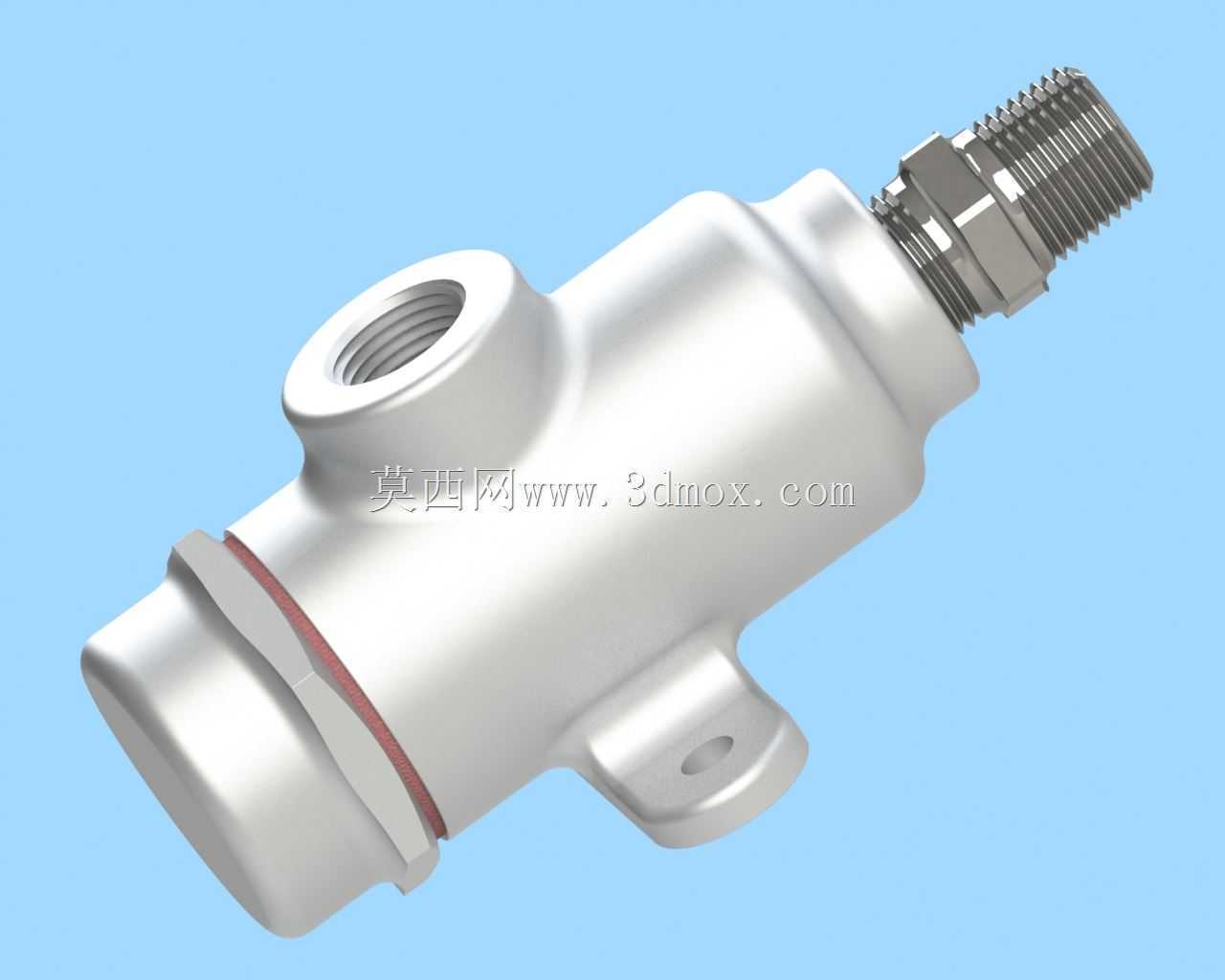

　　从实际装机场景看，这类阀常布置在液压泵出口、压力总管或关键作动支路附近。飞机上的安装空间并不宽裕，周围既有硬管、管夹和支架，也有维护口盖的开启路径，因此阀体外轮廓不能只按孤立零件理解。模型中横向主体承担主流道和阀芯运动空间，顶部内螺纹接口用于压力油路连接，右端带螺纹的调节段用于设定弹簧预紧力，下部带孔耳座则提供固定约束。布置时需要同时留出扳手空间、调节螺杆转动空间、端盖拆装空间以及管路接头拧入长度，任何一个方向被邻近结构挡住，后续维护都会变得困难。

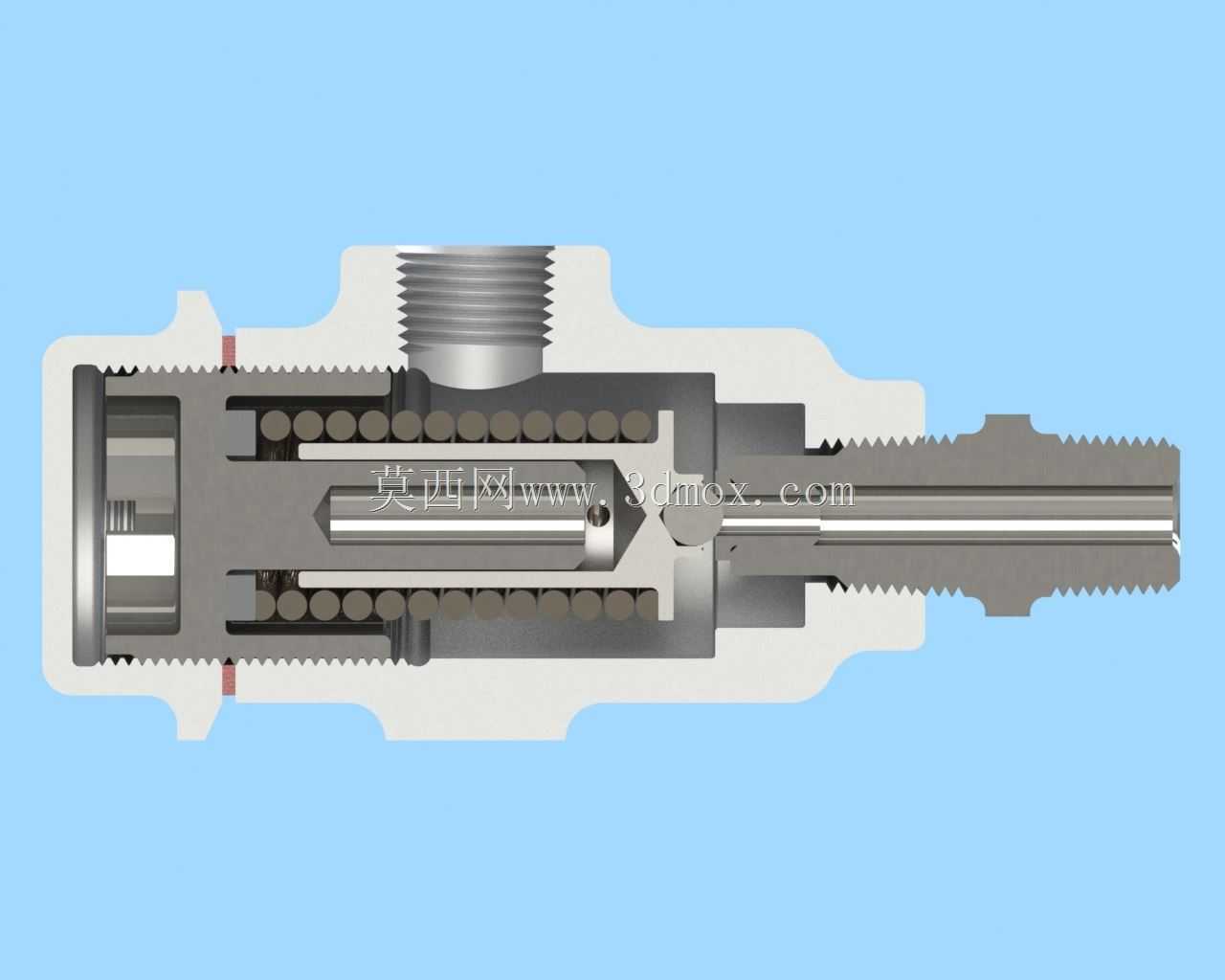

　　阀体中段采用近似圆筒形承压壳体，这种形态有利于在较轻质量下承受内压，也便于内部加工出同轴孔系。阀芯与阀座的同轴度是设计重点：如果导向段偏斜，开启瞬间会出现侧向卡滞，关闭时密封面也容易偏磨。模型里左端较大直径的端盖结构形成检修与装配入口，端盖与阀体之间设置密封界面，用来阻止高压油外漏；细长调节螺杆从另一端伸入弹簧腔，通过改变弹簧压缩量调整开启压力。锁紧螺母的作用不可忽略，飞行振动环境下，单纯依赖螺纹摩擦并不可靠，螺母压紧后才能把调定点锁住。

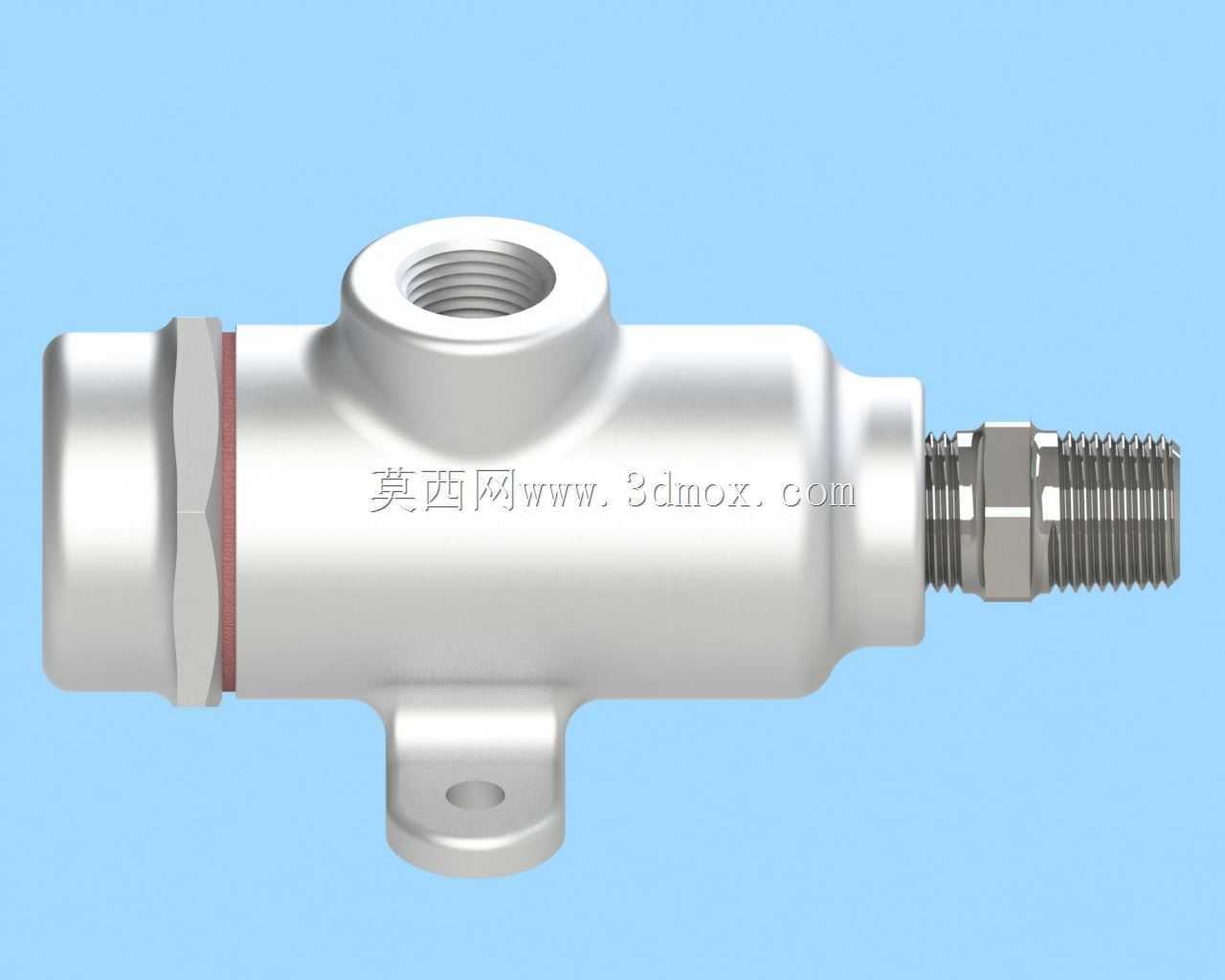

　　顶部接口采用内螺纹形式，适合与外部管接头或试验管路连接。接口中心相对阀体轴线抬高，既让流道能够进入阀芯控制区，也给接头安装留出高度。下部耳座的开孔方向与主体轴线形成明确空间关系，安装时螺栓穿过耳座将阀件固定在支架上，耳座承受的主要是管路反力、阀件自重和振动惯性载荷。若支架刚度过低，阀体随管路一起晃动，会改变接头受力状态；若安装面不平，强行拧紧螺栓又可能使壳体产生附加变形，影响阀芯间隙。因此在三维布局阶段，就要把耳座底面、螺栓孔边距、工具进入角度和周边管线最小间隙一起校核。

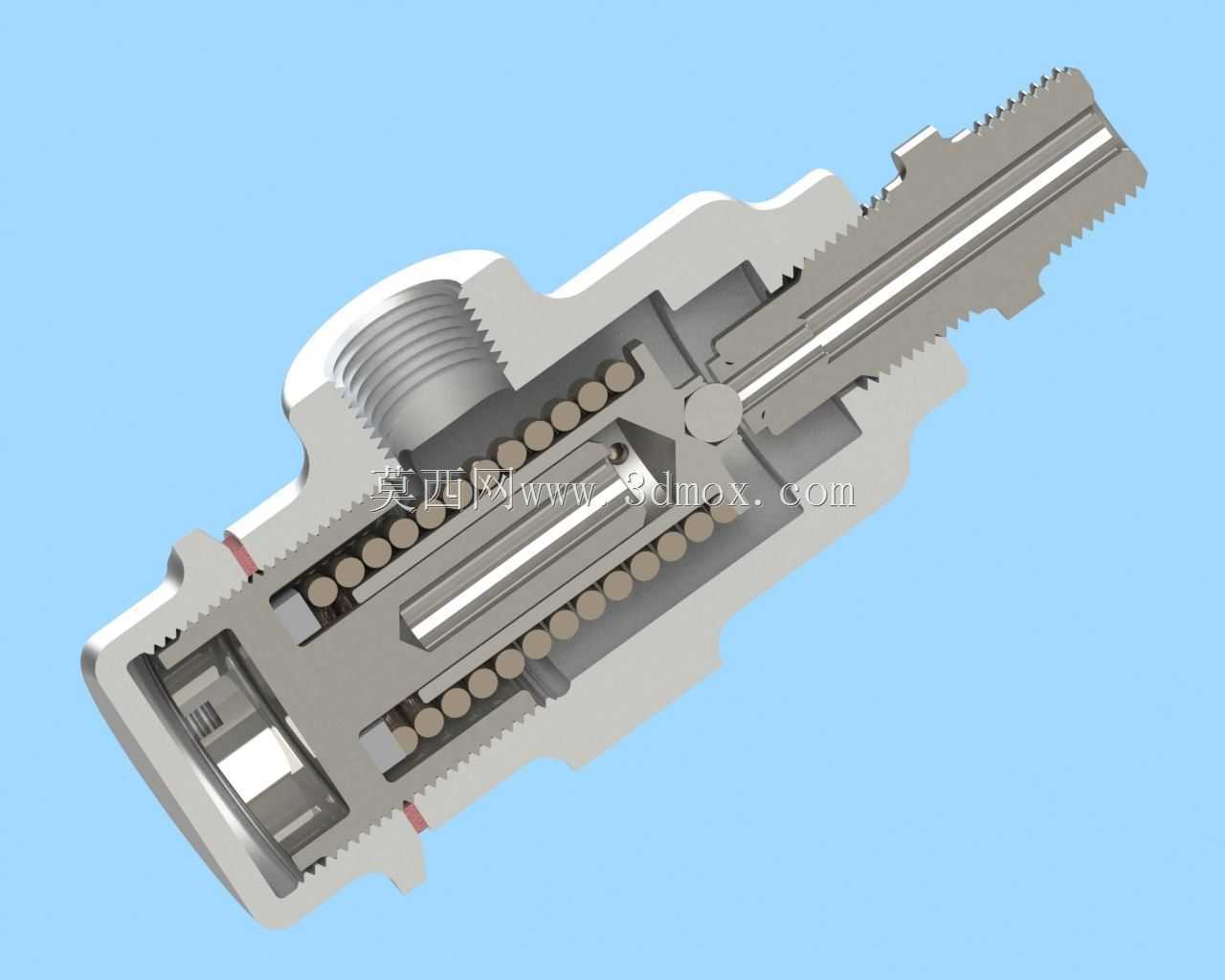

　　流道设计上，安全阀并不追求复杂外形，而是强调关闭可靠与开启响应。低压时，弹簧通过阀芯把密封面压在阀座上，油路被切断；系统压力达到设定值后，液压作用面积上的力克服弹簧预紧力，阀芯离开阀座，高压油经旁通通道泄放。弹簧刚度、预压缩量和阀芯有效作用面积共同决定压力—流量特性。刚开启时若流通面积增长过快，压力可能突然跌落；若增长过慢，又会在大流量泄放时造成超压。结构建模时把弹簧腔、阀芯行程和出口通道保留出来，就是为了后续检查行程末端是否碰擦、回油路径是否受阻、弹簧压并高度是否合理。

　　材料与工艺层面，外露主体呈现金属机加工特征，承压壳体多选用高强度铝合金或钢材，配合表面阳极化、镀层或涂层提高耐蚀和耐磨能力。钢质连接件适合承担螺纹预紧和调节载荷，铝质壳体则有利于控制重量。密封部位需要考虑液压油温度循环，密封件截面不能被端盖过度挤压，也不能在低压时失去接触压力。模型中不同材质区域通过结构形态区分，便于工程人员在出工程图时补充表面处理、粗糙度、热处理和配合公差。

　　尺寸边界方面，横向总长由阀体主腔、左端盖和右端调节机构共同决定，顶部接口高度决定上方管路净空，下部耳座决定安装基面位置。做系统装配时，不能只测量阀体最大外形，还要把右端螺纹伸出长度、螺母六角外接圆、顶部接头拧入后的高度、左端盖拆装方向以及螺栓放入耳座所需的手部或工具空间计入包络。对于飞机液压系统，重量和维护性同样关键：阀件既要能承受压力循环，又要能在口盖有限范围内完成压力调整、锁紧和更换。

　　从建模完整性看，组件把内部功能件与外部接口同时表达出来，适合用于液压原理演示、维修培训、管路干涉检查和结构方案评审。观察模型时，可以顺着油路从顶部接口进入，再沿阀芯密封面、弹簧腔和旁通路径理解泄放过程；也可以从安装角度反向检查耳座、端盖和调节螺杆的可达性。这种结构虽然体量不大，但牵涉承压、密封、弹簧力匹配、螺纹锁紧、振动固定和管路空间协调，是飞机液压附件中很典型的安全保护部件。
