双座喷气式战略轰炸机构型设计

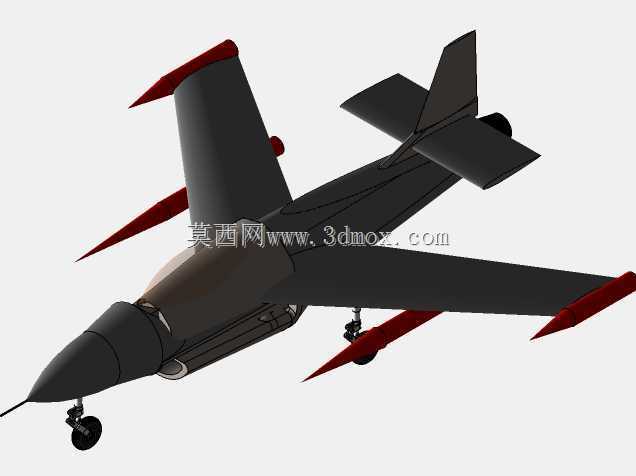

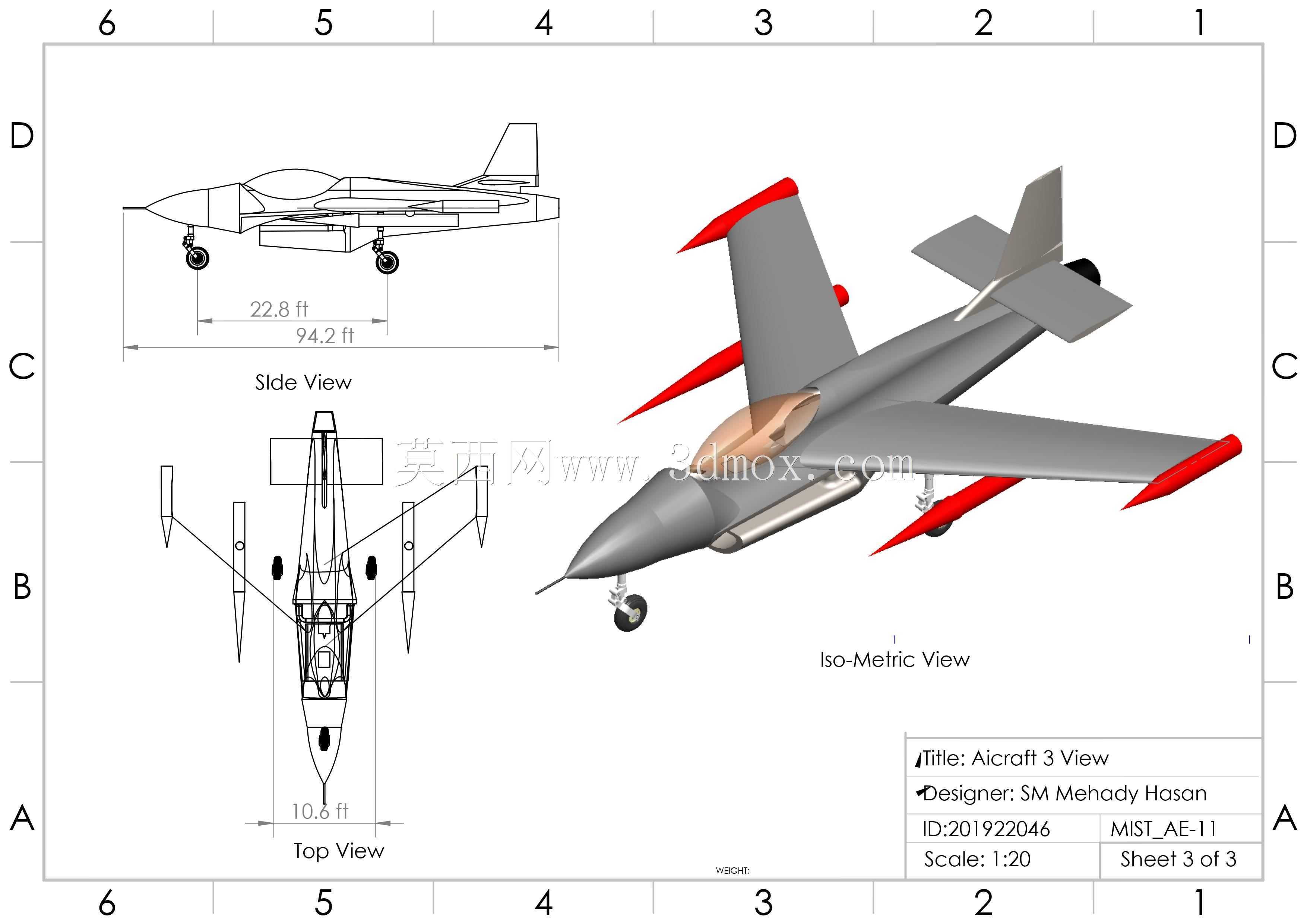

　　这套构型围绕远程空中投送平台展开，整体采用喷气式作战飞机的常规布局思路，把高速突防、外挂载荷、地面滑行稳定性和结构装配关系放在同一张三维骨架中校核。模型同时给出侧视、俯视和等轴测表达，能够直接观察机翼后掠关系、机身长细比、尾翼位置、起落架收放区域以及翼下挂点分布，适合在飞行器概念设计、结构布置讨论和教学演示中作为外形基准使用。

　　从实际用途看，该平台面向中远程打击任务场景，机身需要容纳乘员、航电设备、燃油系统、动力通道和武器管理相关空间。方案设置两名乘员，有利于在长航时任务中分工完成飞行控制、任务规划、武器投放和态势观察。机头采用尖锐收束形式，用于降低高速飞行时的迎面阻力；座舱盖沿机身背线平滑过渡，既保证前向和侧向视野，也避免局部外形突变带来明显气流分离。机身中段保持较大截面，为内部油箱、设备架和承力框预留连续空间；后段向尾喷口方向逐渐收窄，使机翼、尾翼和动力段之间的力流传递更加直接。

　　气动布局上，机翼采用后掠翼形式，翼面与机身中后段连接，适合在较高亚声速和跨声速区间减小阻力增长。主翼前缘后掠，后缘布置可操纵面，翼尖区域保持简洁外形。模型中机翼下方设置多处外挂点，红色外挂物沿翼下对称布置，可用于表达副油箱、制导武器或任务吊舱的安装位置。挂点并非简单附着在蒙皮表面，设计时需要对应翼梁、翼肋和加强接头，把外挂物的重力、气动载荷和惯性载荷传递到机翼主承力结构。左右挂点对称分布，有利于降低滚转方向不平衡力矩；挂架与机翼下表面之间保留足够间隙，避免外挂物在机翼弹性变形、着陆冲击或维护拆装时与机体干涉。

　　尾翼采用垂尾与平尾组合形式。垂直尾翼布置在机身后段上方，用于提供方向稳定性，后缘方向舵负责偏航控制；水平尾翼位于机身尾部两侧，与垂尾形成稳定的尾部操纵组合。尾翼位置需要避开发动机喷流和机翼尾流的强烈干扰区，同时保证在大迎角状态下仍有一定舵面效率。三维模型中尾翼与后机身交接区域轮廓连续，后续细化时可在该处布置承力接头、检查口盖和舵机安装空间。

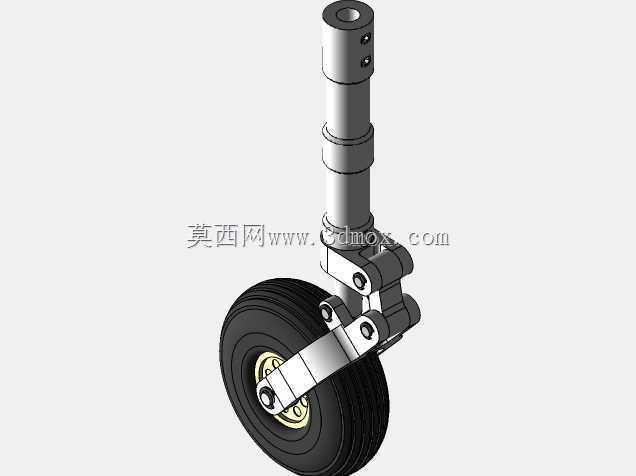

　　起落架采用前三点式布置，前起落架位于座舱后下方，主起落架靠近机身重心投影范围并与机翼根部区域衔接。这种布置能提高地面滑行和刹车阶段的稳定性，降低机头下沉风险。前起落架承担转向和支撑功能，主起落架则承受主要着陆冲击载荷。侧视图中可以看到机轮距机身尾部和机头的相对位置，俯视图则明确左右主轮距。起落架高度不仅决定地面停机角，也影响进气口、机身腹部和外挂物与地面的安全间隙。设计时需要同步考虑收起后的舱内空间：前起通常向前或向后收入机头下方舱段，主起则需向机身或机翼根部收纳，舱门开启轨迹、轮胎翻转角度和支柱折叠关系都要在总布置阶段提前检查。

　　外形边界方面，方案给出了机身长度、翼展和高度方向的比例关系。机身长细比较大，有利于降低高速阻力；翼展相对机身宽度明显展开，可提供足够升力面积和外挂展向空间；机高由垂尾顶部和停机状态下起落架高度共同决定。工程建模时，这些尺寸不是孤立数值，而是与旋转半径、地面间隙、挂架长度、尾喷口位置和维护通道相互约束。例如翼下挂架越长，外挂物离机身越远，投放分离安全性可能提高，但地面 clearance 和结构弯矩也会增加；起落架过高会改善腹部装载空间，却会增加支柱重量和收放机构复杂度。

　　机身表面可按功能拆分为机头雷达罩、座舱段、设备舱段、机翼对接段、动力舱段和尾锥。各段之间通过框、梁和长桁形成承力骨架，外蒙皮维持气动外形。机翼内部则以翼梁、翼肋和蒙皮壁板构成盒段，挂点集中在强构件附近。若后续进入详细设计，可在模型基础上继续补充进气道、发动机安装节、燃油箱边界、武器挂梁接口、起落架收放连杆、舱门铰链和维护口盖。当前三维结构已经把总体构型、外挂方案、乘员位置、翼面关系和地面支撑状态完整表达出来，能够为飞行器方案论证、结构分区和装配干涉检查提供直观依据。
