带吊装固定支架的老式直流驱动电动机

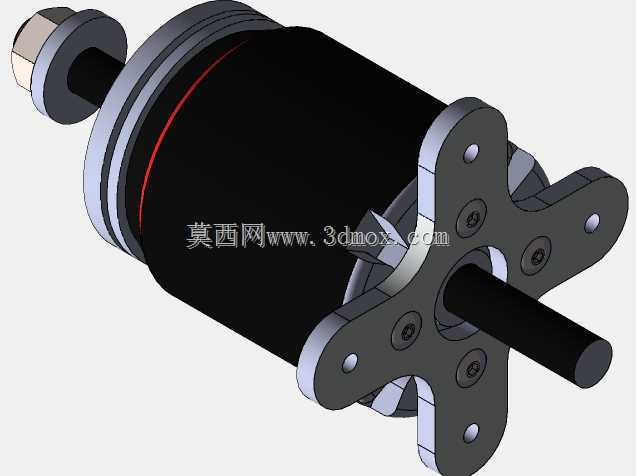

　　这款带吊装固定支架的老式电动机三维结构，还原了小功率动力单元在老旧轻工设备、小型输送装置、实验台架以及简易传动机构中的典型布置形态。整机以圆柱形机身作为主体，两端布置端盖与伸出轴，侧方集成带安装孔的固定支耳，既可以通过端面法兰对接负载，也能够借助侧部支架完成吊挂或侧壁固定，适配空间局促、安装姿态不规整的现场工况。

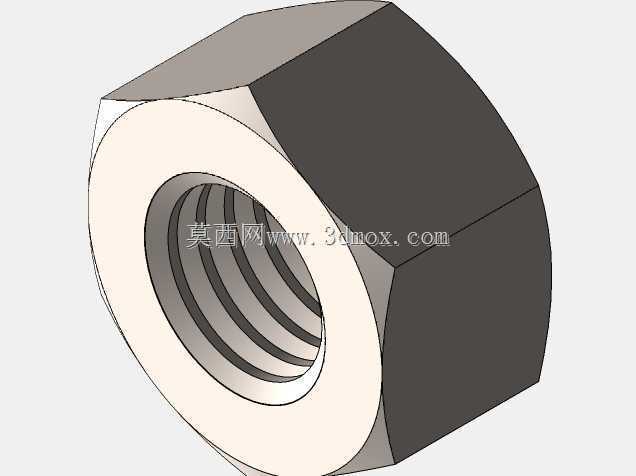

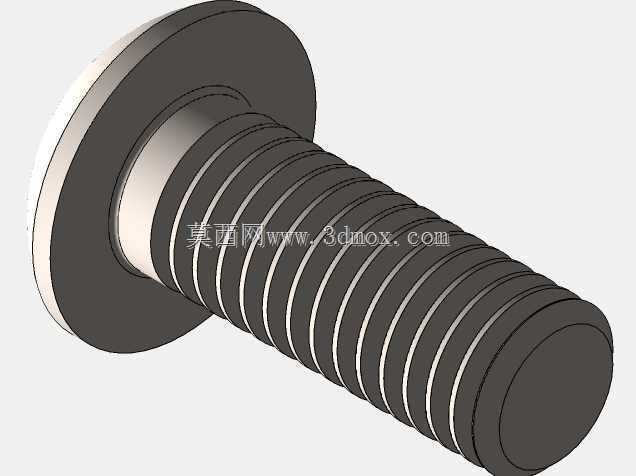

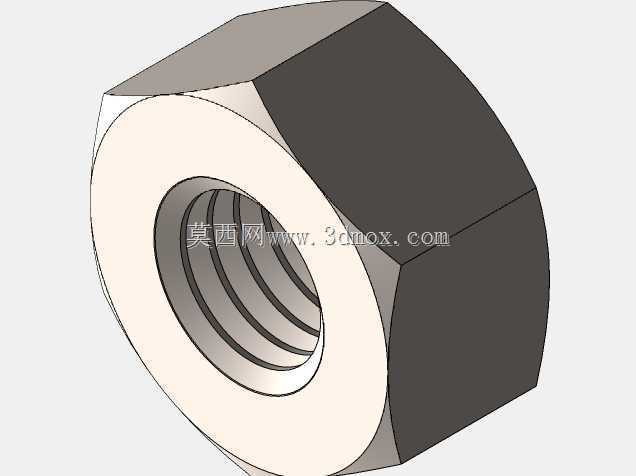

　　从实际用途来看，这类电机常作为小型设备的旋转动力源，输出轴通过联轴器、带轮或齿轮把扭矩传递给执行部件。模型中轴端保留了锁紧螺母与轴段台阶，方便工程人员在选型时核对轴径、键连接位置以及紧固件避让空间；机身两端的端盖轮廓、轴承室区域和接线侧结构都做了分层表达，能够清晰区分定子外壳、转子轴系、端盖和安装附件之间的装配关系。

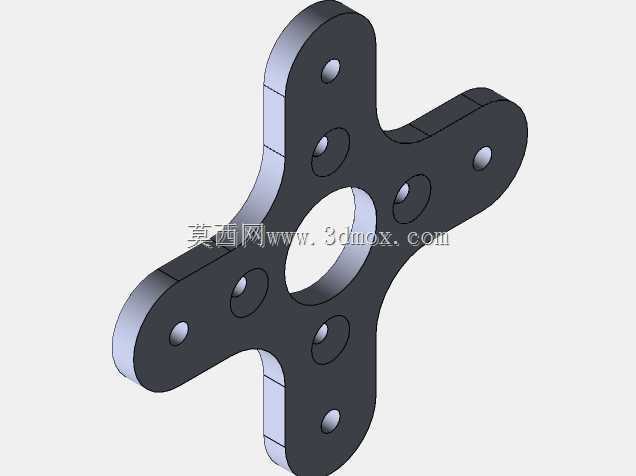

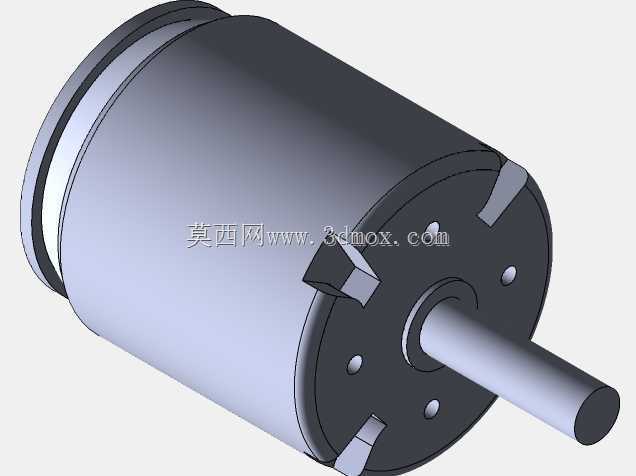

　　结构设计上，圆柱形壳体有利于绕组散热与加工成型，外壳表面的环形分界对应端盖压装或密封区域。两侧支耳并非简单附加块，而是与机身支撑位置形成稳定受力路径：当电机通过支耳吊挂时，重力和工作振动载荷由支耳孔位传递到机架，避免仅靠轴端连接造成悬臂受力；当电机采用端面贴装时，支耳又可作为防转辅助结构，降低启动、反转瞬间的扭转冲击。支耳上的通孔尺寸、孔距和厚度需要在布局阶段提前校核，若孔距过小，螺栓装拆会与端盖边缘干涉；若支耳伸出过长，整机共振频率会下降，高速运行时容易出现明显振动。

　　外形边界方面，模型需要重点控制三段尺寸：一是机身最大外径，它决定电机在护罩、腔体或设备夹层中的通过空间；二是双侧轴伸总长度，关系到带轮、联轴器和外部连杆的轴向占位；三是支耳外轮廓到机身中心线的高度，直接影响吊装孔与机架梁的匹配。轴端螺母、垫圈和台阶轴的细节不能忽略，它们在三维装配中会占用额外长度，也会影响扳手操作空间。端盖附近的圆角和凸缘虽然尺寸不大，但在钣金护罩设计、线缆弯折避让和维护拆装时经常成为干涉点。

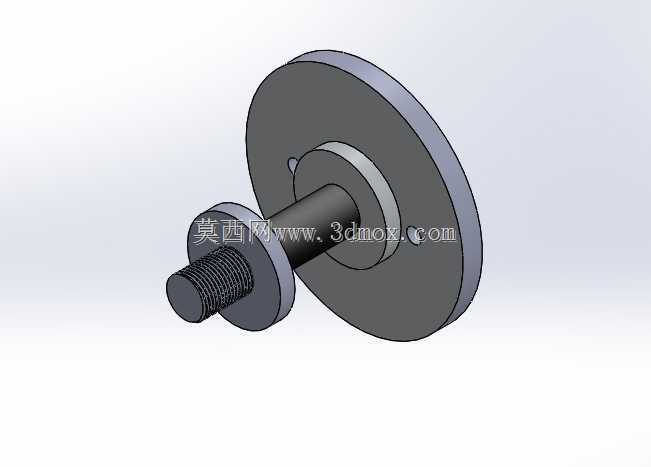

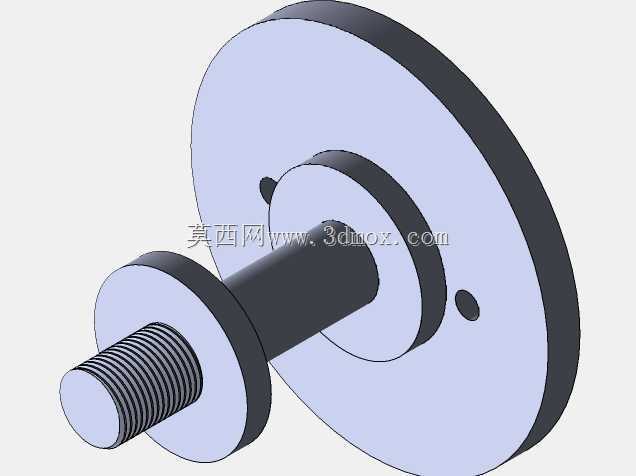

　　建模思路上，应先以回转体思路完成机身、端盖、轴系和锁紧件，保证同轴关系清晰；再建立侧部支耳并按照安装孔中心距定位，使受力面与机身支撑段重合。转轴部分需区分光轴段、配合段和螺母压紧段，端盖与壳体之间保留合理的装配间隙，支耳孔位则按照紧固件标准预留穿孔与沉头空间。对于渲染或机构检查，还可通过不同材质颜色区分黑色机身、金属端盖、轴件和固定支架，便于在评审中快速识别零件功能。

　　在设备选型和结构复核时，工程人员通常会把该模型放入总装中检查三种姿态：水平轴伸对接、侧部吊挂安装以及端面法兰贴装。水平布置时要确认轴中心线与负载中心线重合，防止联轴器产生附加弯矩；吊挂布置时要核对支耳接触面是否贴合机架平面，避免点接触导致螺栓松动；端面贴装时则需关注端盖螺钉、轴端螺母与周边护罩的扳手空间。该模型把电机本体与安装支架作为一个完整组件表达，能够帮助设计者在早期发现轴向长度、径向包络、固定孔位和维护空间之间的冲突，减少后续加工与装配阶段的返工。
