这套格尼襟翼结构针对低速固定翼飞机、通航飞行器及小型无人机的机翼后缘增升需求设计,核心作用是在不大幅改变机翼原有翼型轮廓、不引发大迎角气流分离的前提下,通过在后缘下侧设置垂直于翼面的小尺寸挡流结构,偏转机翼后缘的气流出口角度,提升机翼上下表面的压力差,最终在相同迎角下获得更高的升力系数,同时避免传统大角度襟翼偏转带来的压差阻力激增问题。
从实际飞行工况来看,这类结构最常应用在短距起降飞行器、低速巡航通航飞机以及需要提升低速操纵裕度的无人机平台上。飞行器起飞阶段,襟翼结构投入工作后,可在更低的滑跑速度下获得足够离地升力,缩短跑道占用长度;降落阶段配合主机翼襟翼联动,能在降低进场速度的同时保留足够的舵面操纵效率,减少接地冲击载荷;巡航状态下柔性结构可自适应收合贴合翼面,不会额外破坏机翼表面的平顺性,不会增加巡航阶段的寄生阻力。和传统刚性开裂式襟翼、富勒襟翼相比,格尼襟翼的结构重量更轻,不需要布置复杂的滑轨、铰链与大推力作动机构,对机翼内部的空间占用极小,尤其适合机翼内部空间紧张、载重余量有限的小型飞行器。

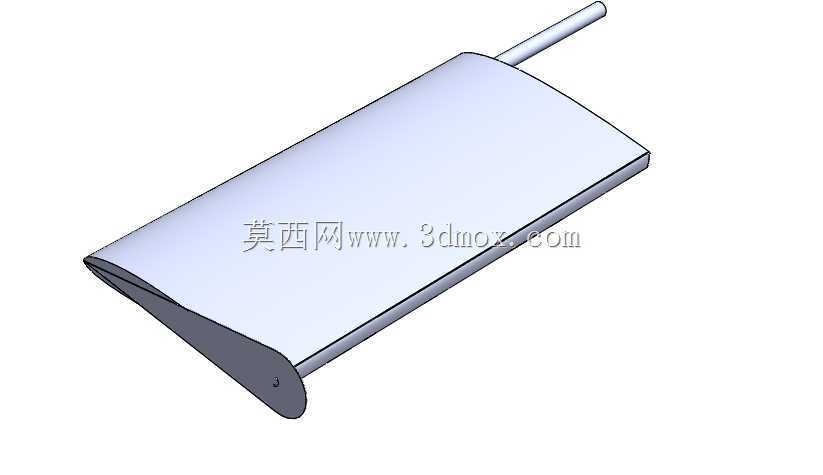

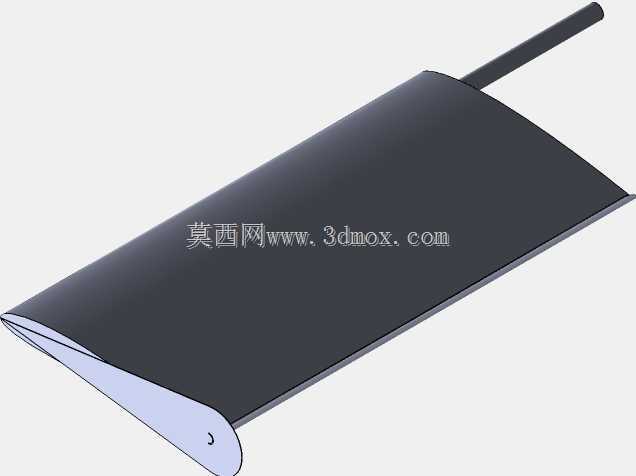

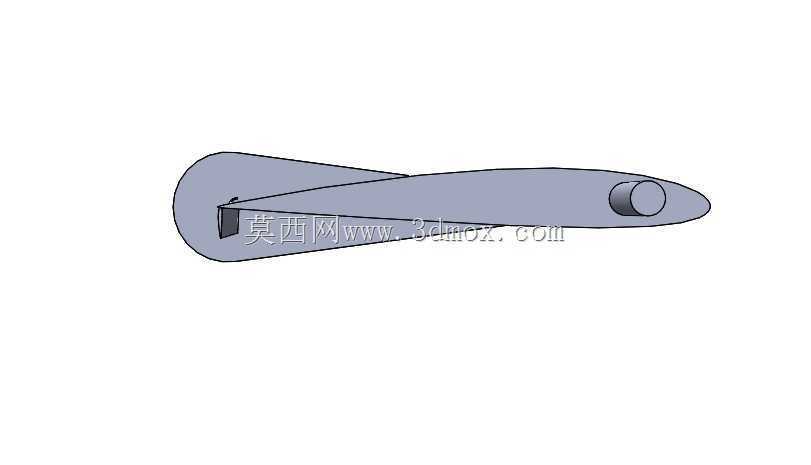

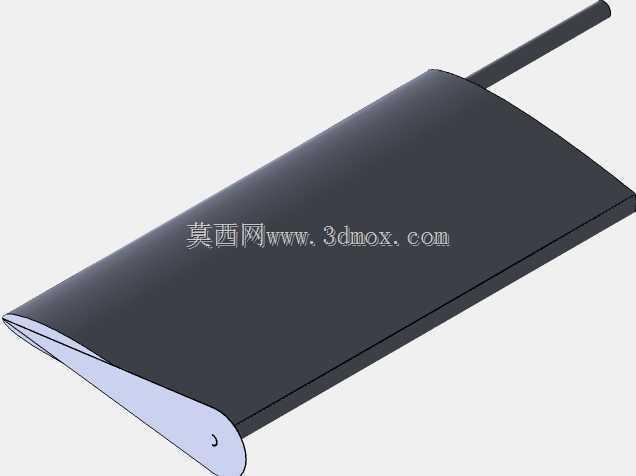

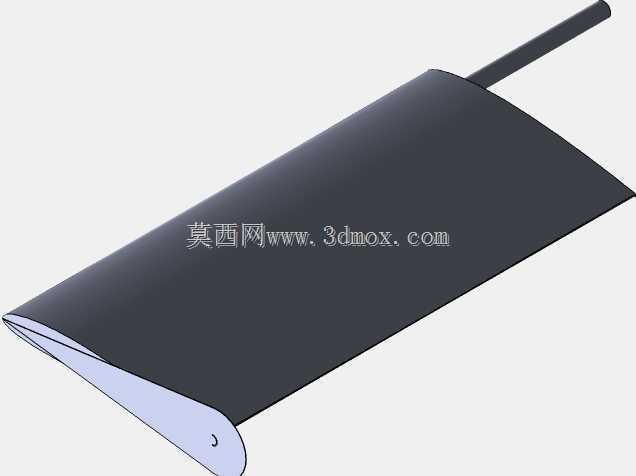

结构设计层面,该模型完整还原了格尼襟翼的典型构型:主体为贴合机翼后缘翼型曲面的薄型挡流片,片体根部设置与机翼后缘梁连接的铰接转轴,转轴两端延伸出安装轴段,可直接嵌入机翼后缘预设的安装支座内。挡流片的型面完全匹配主机翼后缘的翼型弧度,当襟翼处于收起位置时,片体上表面与机翼下表面完全齐平,不会出现突兀的阶差破坏翼面流场;当襟翼向下偏转至工作位置时,片体垂直于机翼后缘的当地气流方向,在翼面下侧形成一道微小的挡流墙。设计过程中需要重点控制挡流片的伸出高度,常规通航机型的格尼襟翼高度通常取机翼弦长的1%~3%,高度过小升力增益效果不明显,高度过大则会在挡流片后方形成大范围的涡流区,反而抵消增升收益、增加不必要的阻力。柔性设计的特点体现在片体与转轴的连接区域采用弹性过渡结构,当飞行速度超过设计阈值、翼面气动载荷超过设定值时,挡流片可在气动力作用下自动向后偏转折回,自动降低伸出高度,避免高速飞行时阻力突增,也能防止极端阵风载荷下襟翼结构发生过载破坏,不需要额外设置复杂的锁止与过载保护机构。
安装边界方面,该结构沿机翼展向布置时,通常仅覆盖襟翼区域对应的展长段,避开副翼操纵舵面的活动范围,防止格尼襟翼的气流干扰影响副翼的滚转操纵效率。转轴的轴线需与机翼后缘的梁轴线平行,转轴两端的安装座需固定在机翼后缘的翼肋端面上,安装座的同轴度公差需控制在合理范围内,保证整片襟翼偏转过程中无卡滞、偏转角度沿展向均匀一致。三维建模过程中,首先需要导入主机翼的成熟翼型坐标,拉伸得到机翼后缘的基准曲面,再根据选定的弦长比例确定格尼襟翼的高度、展向长度与根部厚度,片体的边缘做圆角过渡处理,避免尖锐边缘在气流中产生不必要的高频气动噪声。模型中预留了转轴与机翼支座的配合间隙,同时还原了柔性连接段的薄壁弹性结构,工程师可直接在该模型基础上调整片体高度、偏转角度与展向覆盖范围,匹配不同翼型、不同起飞重量的飞行器设计需求,也可将其导入气动仿真软件中,对比不同襟翼参数下的升阻比变化,为后续的飞行试验与结构优化提供准确的数模基础。
