单级入轨塞式动力运载火箭概念构型

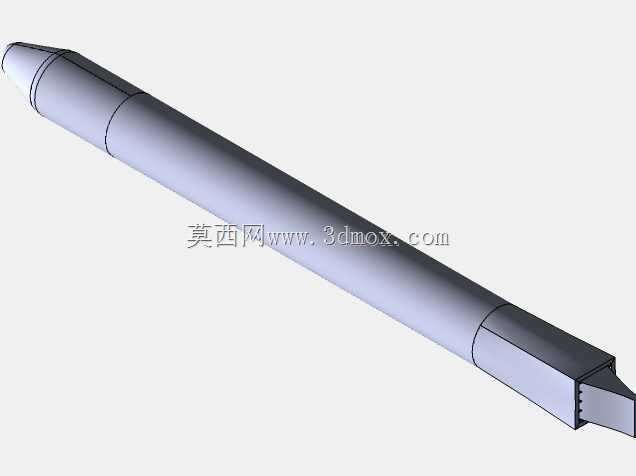

　　该构型面向单级入轨运载器的概念论证场景，重点表现塞式发动机与箭体一体化布置方式。整体外形采用细长旋成体思路，头部设置尖锐端头，以降低高速飞行阶段的气动阻力；箭身沿轴向保持连续过渡，没有传统多级火箭明显的级间分离段，这一处理与单级入轨任务直接相关。塞式动力装置布置在箭体尾部，喷流沿尾部外侧膨胀面工作，使推力结构与箭体后段形成连续外形。对于概念阶段设计，这种布置有利于观察发动机膨胀面、箭体尾部和气动外形之间的空间关系，也便于后续评估不同飞行高度下喷流与机体的耦合边界。

　　从实际用途看，该模型主要服务于飞行器总体布置、气动外形讨论、动力系统集成和展示验证。它不是按详细生产图样展开的制造模型，而是把运载火箭的主要功能区域压缩到一个完整三维构型中：前端承担高速来流条件下的外形过渡，中段提供推进剂贮箱、管路、电气设备和结构承力空间，后段则集中布置塞式发动机及相关安装接口。设计时需要优先保证轴向空间利用率，因为单级入轨对结构质量和推进剂容积十分敏感，箭体直径、长度和尾部动力包络之间不能孤立确定。

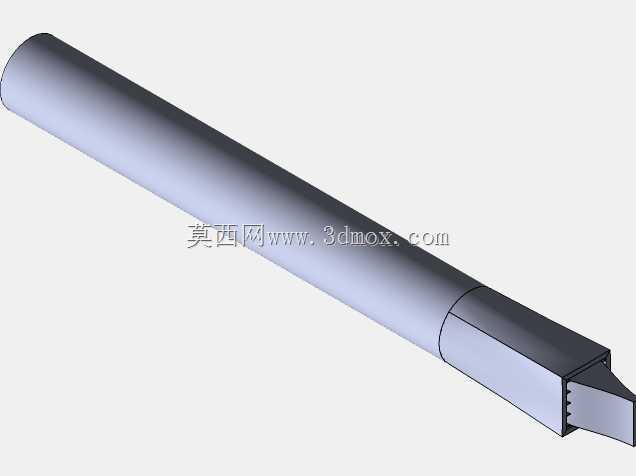

　　外形尺寸方面，模型呈现大长细比特征，径向轮廓从头部向中后段逐步扩展，尾部再结合塞式喷管膨胀面形成收束与开放并存的边界。安装边界主要集中在尾部动力区：发动机膨胀面不能侵入箭体主承力壳段，喷流方向应与箭体轴线保持明确关系；尾部支架、伺服机构或热防护附件若后续细化，需要在喷管外侧预留维护和运动空间。箭体中段可作为贮箱与设备舱布置区，外表面应尽量减少突兀台阶，以免在高速飞行中带来额外阻力和局部热载荷。

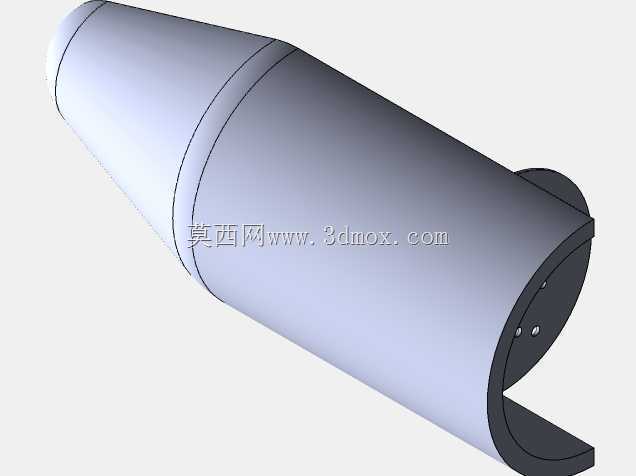

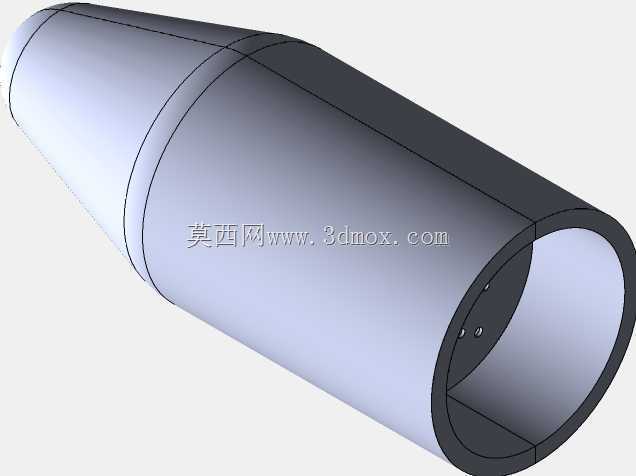

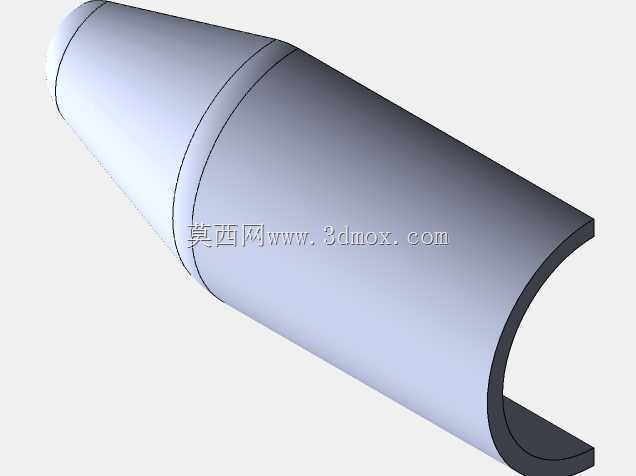

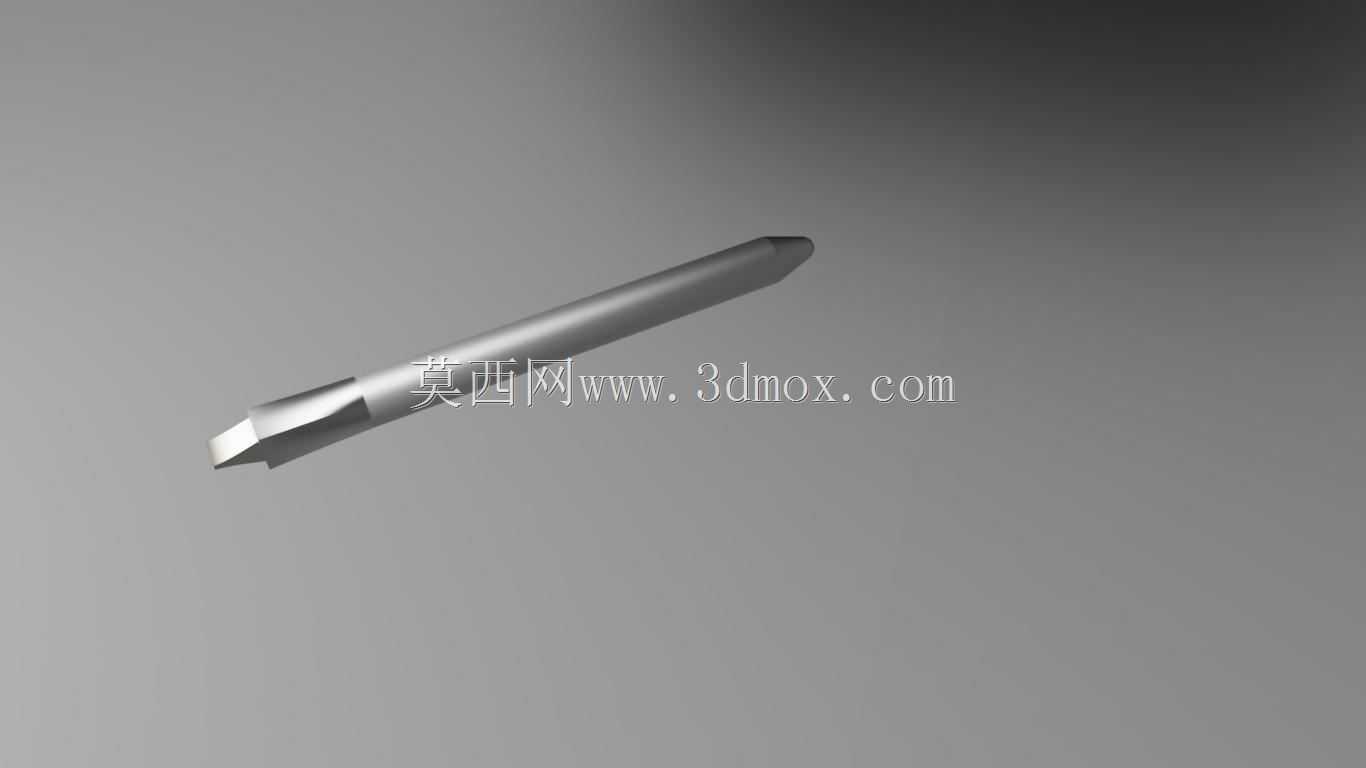

　　建模思路上，外形控制以轴向截面变化为主线。头部尖锥和箭身圆柱过渡段适合通过放样或旋转方式建立基础曲面，尾部塞式发动机则需要单独构建膨胀面、端部连接结构和中央箭体之间的相贯关系。由于塞式喷管的工作特点是气流沿外侧壁面膨胀，尾部曲面不能只按普通钟形喷管处理，而应让膨胀面与箭体后段共同构成气动—推进一体化轮廓。渲染时采用灰度金属质感，能够突出长箭体的棱线、尾部型面和端头形态，也便于评审时观察曲面连续性。

　　在工程讨论中，这类概念模型可用于多轮方案比对。例如，头部锥角变化会影响气动阻力与内部有效容积；箭体直径增大可提高贮箱布置空间，但会增加迎风面积和结构质量；尾部膨胀面长度影响喷流膨胀效率，也会改变尾部热防护范围。设计人员可以围绕这些边界进行参数化调整，再把成熟区域拆分为贮箱壳段、发动机支架、热防护层、管路通道和电气舱等子系统。对于三维建模从业者，该作品的价值不在于还原某个已定型装备，而在于训练总体构型思维：把推进、气动、结构和安装约束放在同一箭体上协调，避免只关注单一零件外形而忽略飞行器整体功能闭环。

　　尾部区域还需要考虑地面支撑和发射状态的空间关系。概念模型虽未展开发射台细节，但箭体下端与动力装置的相对位置已经决定了后续支撑点不能干涉喷流路径，也不能遮挡发动机安装面。若进入初步设计阶段，可在箭体外部增加口盖、管路整流罩、姿态控制喷口和起落或支撑接口；这些附件都应服从主外形，不应破坏长细比箭体的连续表面。由此可见，该构型既体现单级入轨飞行器对一体化设计的要求，也为后续结构细化、气动分析和动力系统布置提供了直观的三维基础。
