带封闭式桨叶护罩的四旋翼飞行载具

　　这套四旋翼飞行载具的结构方案，在小型室内巡检、教学实训、近距空间作业场景里有很强的适配性，整机没有采用裸露螺旋桨的常规布局，而是在每一副旋翼外围设置了闭环式环形防护圈，这一设计直接解决了小型多旋翼在狭窄环境作业时，桨叶触碰墙面、管线、操作人员肢体就会炸机或者造成划伤的痛点。日常在楼宇弱电井巡检、实验室样本转运、青少年航空教学演示、仓储货架间盘库航拍这类场景中，飞行器难免会在障碍物间距很小的区域穿行，封闭式护圈可以在发生轻微侧向碰撞时，先由环形圈接触障碍物，避免高速旋转的桨叶直接撞击外物，既保护桨叶和驱动电机，也消除了外露桨叶的安全隐患。

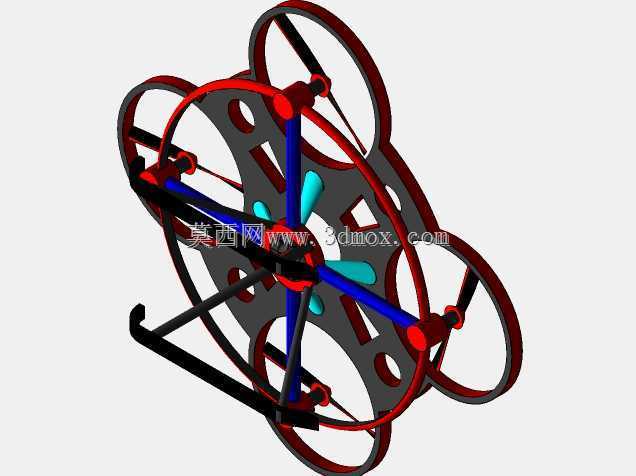

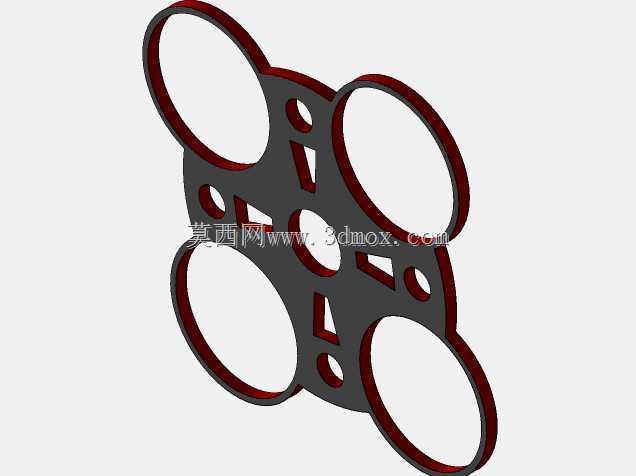

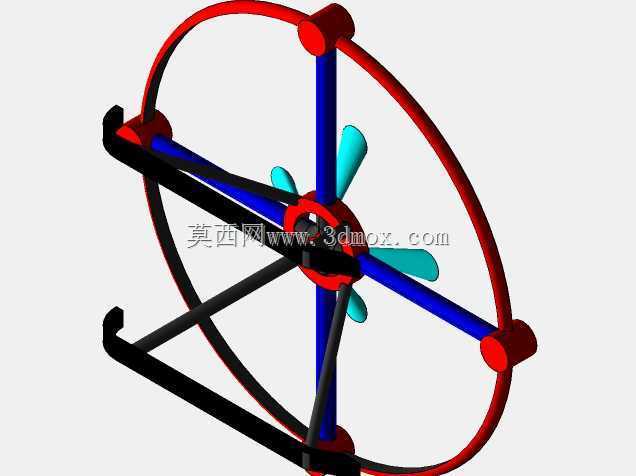

　　从结构设计思路来看，整机采用中心承载盘加四根径向机臂的经典布局，中心盘做了大面积镂空减重处理，盘面上预留的多个异形开孔一方面削减了整机自重，另一方面也给飞控板、电调、电池、接收天线这些机载元器件留出了安装位与走线空间，镂空区域同时可以引导旋翼下洗气流穿过中心区域，降低机身下方的气流紊流干扰。四根机臂从中心盘向外呈十字放射布置，机臂主体采用杆件结构，在三维建模阶段可以根据载荷需求选择碳纤维管或者硬质工程塑料注塑成型，臂端的电机座直接和环形护圈做刚性连接，护圈不再是额外附加的外挂防护件，而是和机臂、电机座共同组成承力框架，碰撞产生的冲击力可以通过护圈直接传导到机臂再分散到中心机身，不会全部作用在电机输出轴上，避免撞击后电机轴弯曲变形。

　　起落支撑部分采用前置延伸的滑橇式支架，两根支脚从机身前侧向下方探出，支架的横向跨度经过匹配，降落时可以为整机提供稳定的支撑，即便在略有倾斜的桌面、设备顶面降落，也不容易发生侧翻。滑橇支架没有采用复杂的收放结构，一体固定在机身框架上，省去了舵机、连杆这些活动部件，既降低了整机故障概率，也控制了整体重量，对于小型近距作业飞行器来说，固定起落架的可靠性远高于复杂收放机构。

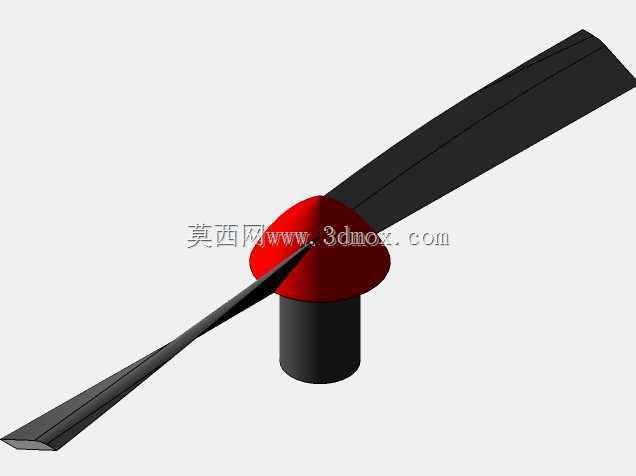

　　旋翼动力单元的安装位在每一个环形护圈的圆心位置，电机轴线垂直于机身平面，螺旋桨完全收纳在环形护圈的内部空间里，护圈的轴向高度略高于桨叶的旋转平面，即便飞行器平贴墙面滑动，桨叶也不会接触到壁面。在做装配校核的时候，需要重点确认护圈内壁和桨叶叶尖之间留有足够的安全间隙，避免飞行过程中机身振动导致桨叶剐蹭护圈内壁，同时四个护圈的同轴度、电机安装面的平面度都要在建模阶段做公差匹配，防止动力单元安装后出现轴线倾斜，导致飞行姿态出现偏移。

　　安装边界方面，整机的外轮廓由四个环形护圈的外圆决定，横向与纵向的最大尺寸就是对角两个护圈的外圆总跨度，机身中心盘的厚度方向预留了电池叠装的空间，底部滑橇支架向下探出的高度要保证机载摄像头或者任务载荷挂载后，不会在降落时接触地面。机臂和中心盘的连接位置设置了加强筋结构，把臂根处的集中应力分散到中心盘的大面积区域，避免长期飞行振动或者轻微碰撞后机臂从根部断裂。环形护圈的截面采用窄边刚性结构，在保证抗冲击强度的同时尽可能减少迎风面积，降低护圈本身带来的飞行风阻。

　　这套结构在做细节优化时，还可以在护圈内侧预留缓冲泡棉的安装槽，发生碰撞时通过泡棉吸收冲击能量，进一步传递到框架的震动载荷。中心盘的镂空孔位可以根据实际选用的飞控、电池尺寸做适配调整，走线可以顺着中空机臂内部从电机座连通到中心盘，让整机外观看不到外露线束，既降低气流干扰，也避免线束在飞行中晃动勾挂障碍物。整体结构没有复杂的异形曲面，所有零部件都适合3D打印快速成型或者小批量注塑生产，非常适合实训教学、定制化小型作业飞行器的快速开发验证，在结构建模阶段完成干涉检查后，就可以直接输出工程图进行样机加工，装配时不需要复杂的专用工装，按照机臂、电机、护圈、起落架、航电部件的顺序即可完成整机组装。
