长航时察打一体固定翼无人机结构

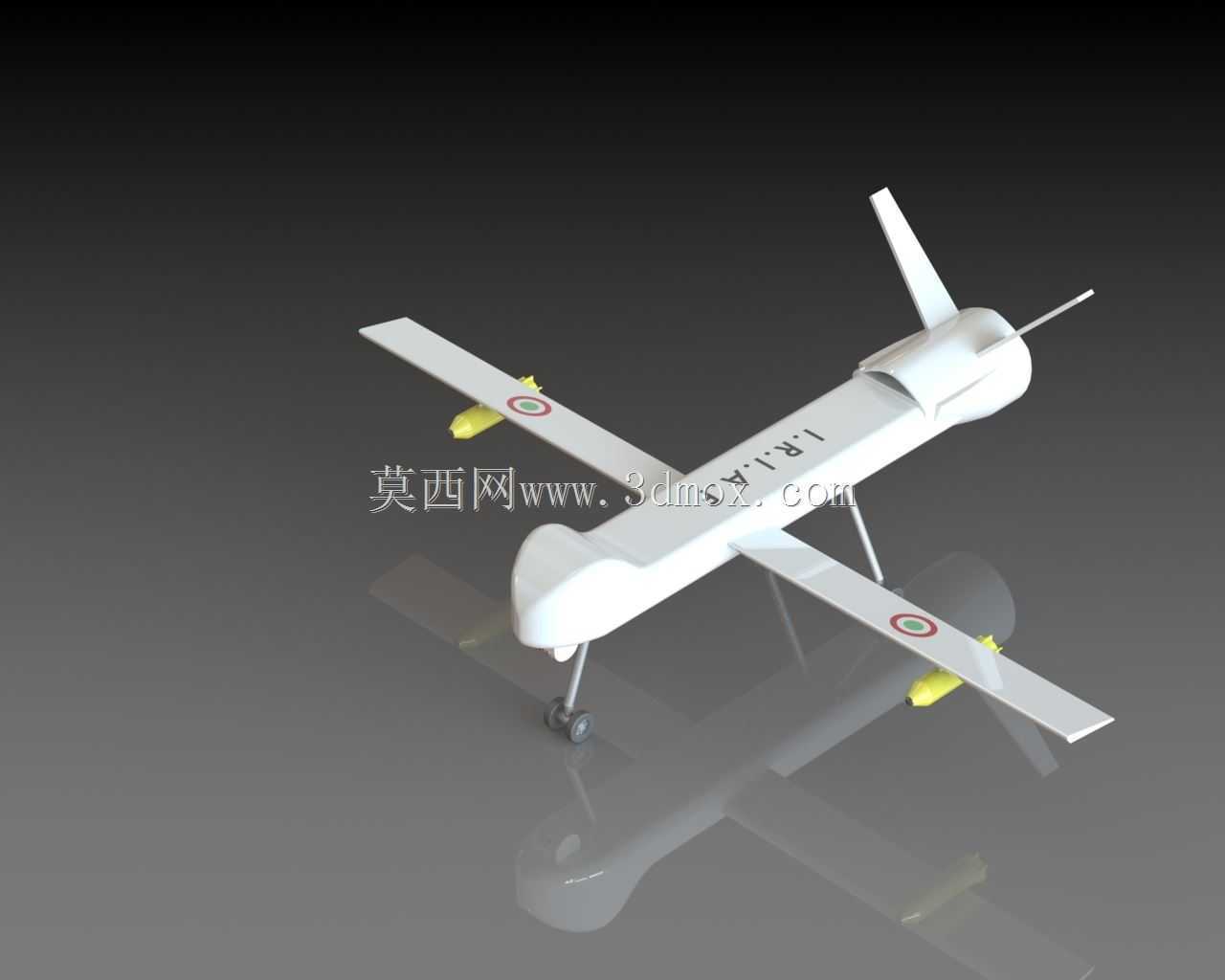

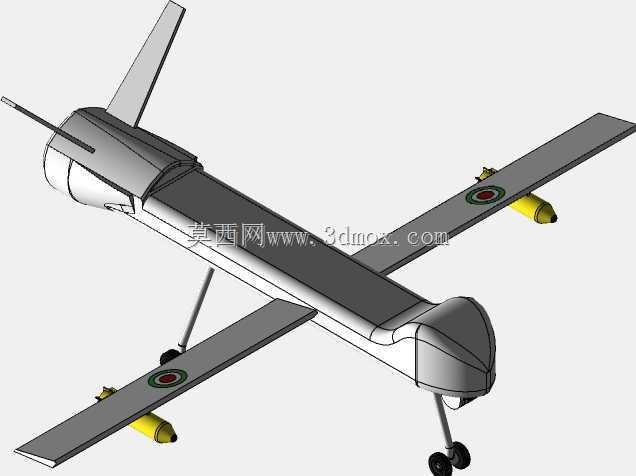

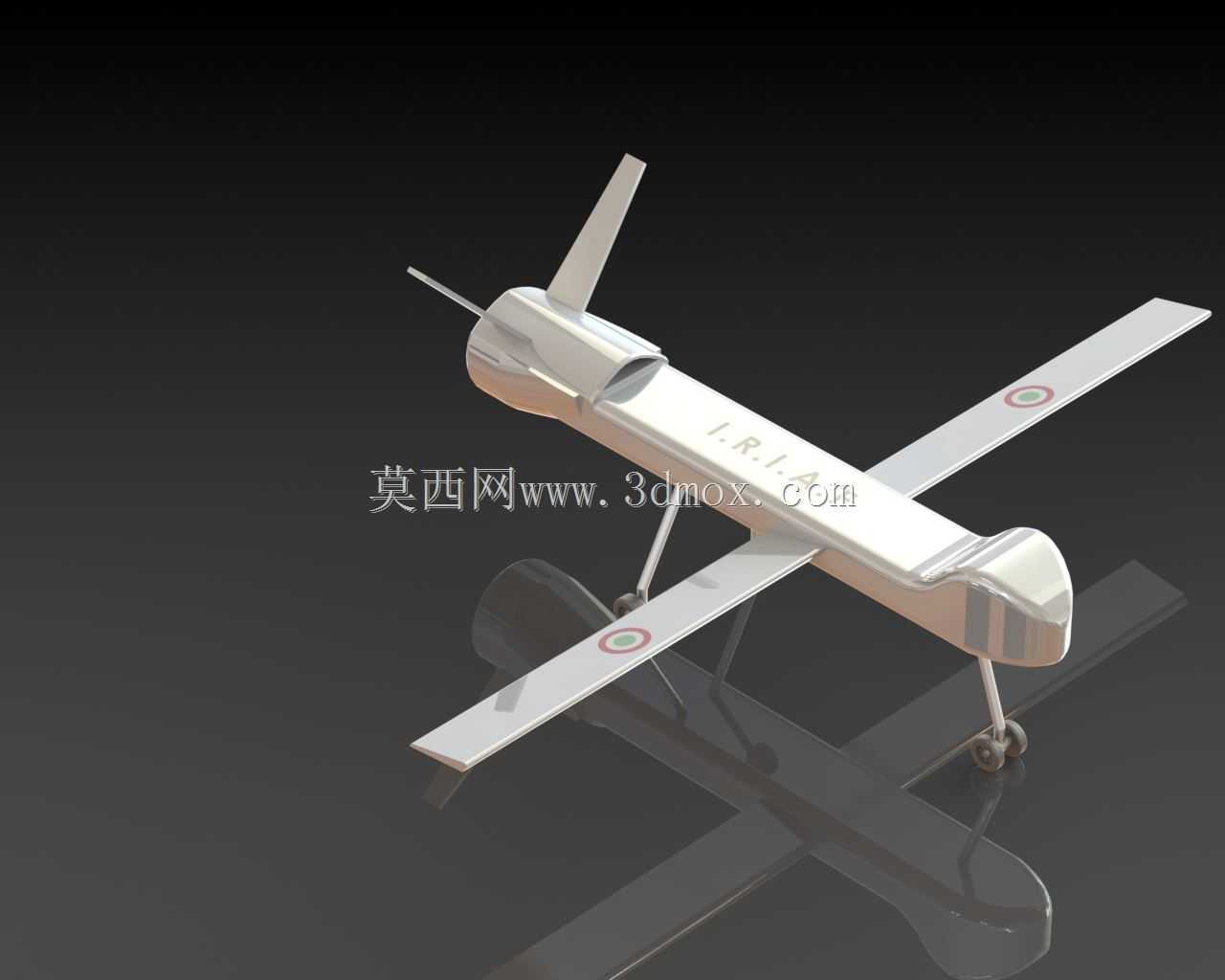

　　这套长航时固定翼无人机结构面向中低空侦察、边境巡逻、目标指示与轻载荷任务挂载场景展开设计，整体采用中单翼常规气动布局，机身沿航向呈细长流线型，能够在巡航状态下降低压差阻力，同时为机载航电、燃油或电池组、任务载荷以及动力系统预留连续的内部安装空间。机身前段设置圆润的机头整流罩，可容纳光电探测转塔或通信导航天线；中段为主要承力舱段，机翼贯穿或通过接头连接于该区域，内部布置主承力框、纵向梁以及设备安装板；后段逐步收窄，连接尾翼组件并布置推进动力。

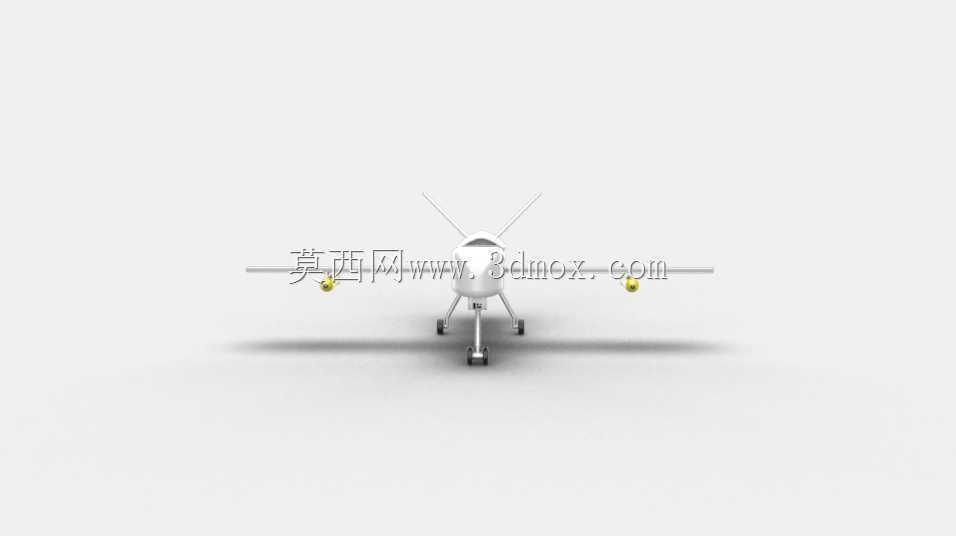

　　机翼采用大展弦比平直翼设计，翼展相对机身长度较大，适合低速长航时巡航。机翼内部可设计为主梁、翼肋与蒙皮组合结构，主梁承担弯矩，翼肋维持翼型，外段预留副翼或襟翼安装边界。模型中机翼下方布置有外挂物接口，可用于任务吊舱、小型载荷或训练模拟件的安装；翼面标识区域也为涂装、标识灯和航行灯位置预留了参考。尾翼采用垂直尾翼加水平安定面的常规形式，垂尾提供航向稳定，平尾负责俯仰配平，尾部螺旋桨推进形式有利于将动力布置在机身后段，减少机头设备遮挡，并改善任务设备的视野。

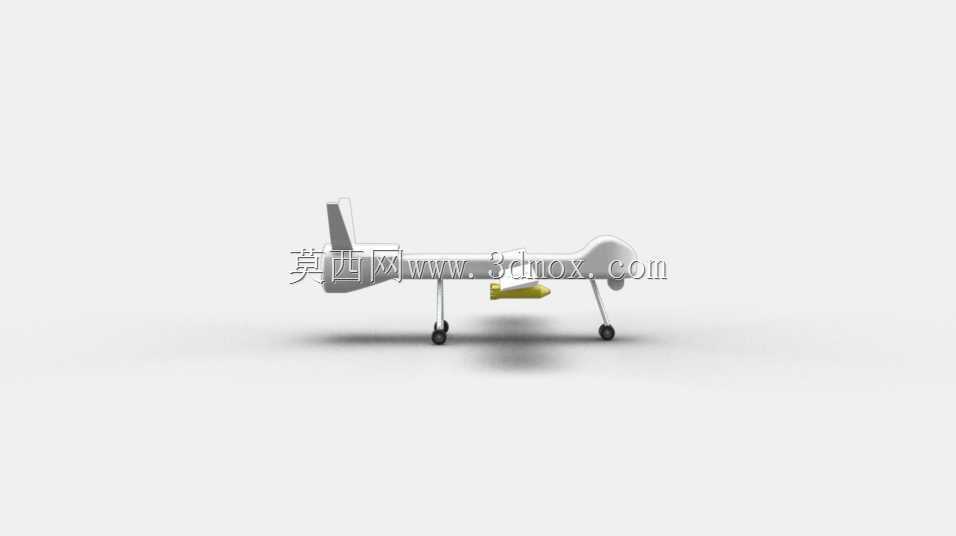

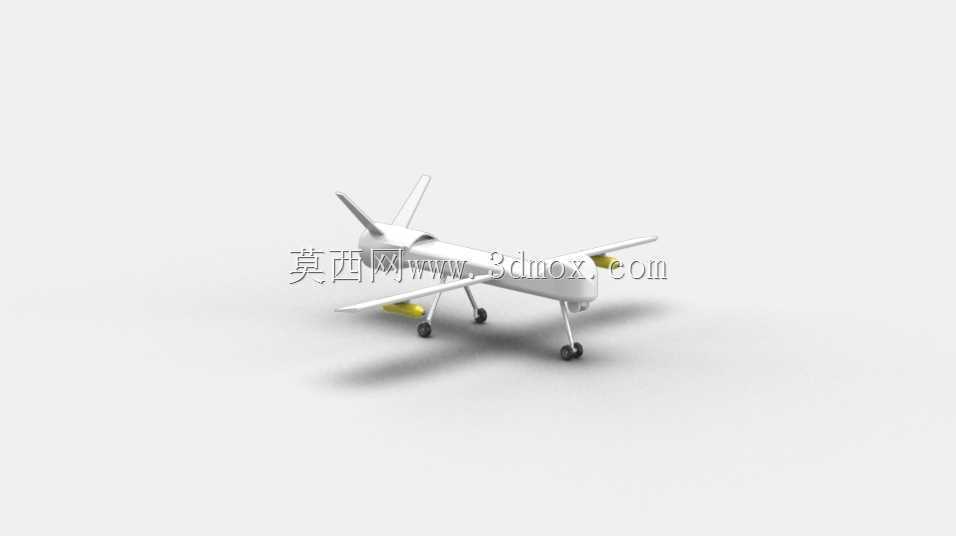

　　起落架部分采用前三点式布局，前起落架位于机头下方，主起落架支撑在机身或翼身交接区域。该布局在滑跑起降时具有较好的方向稳定性，机头抬升过程中不易发生螺旋桨触地风险。结构建模时需要重点控制起落架轮距、停机角、主轮接地点与重心之间的相对位置：主轮应位于重心稍后位置，既保证地面滑跑稳定性，又避免抬前轮困难；前起落架需保留转向、缓冲和收放或固定安装的设计空间。若用于外场简易跑道，可将起落架设计为带缓冲支柱的固定式结构；若追求巡航效率，则可进一步扩展收放机构、舱门及锁止结构。

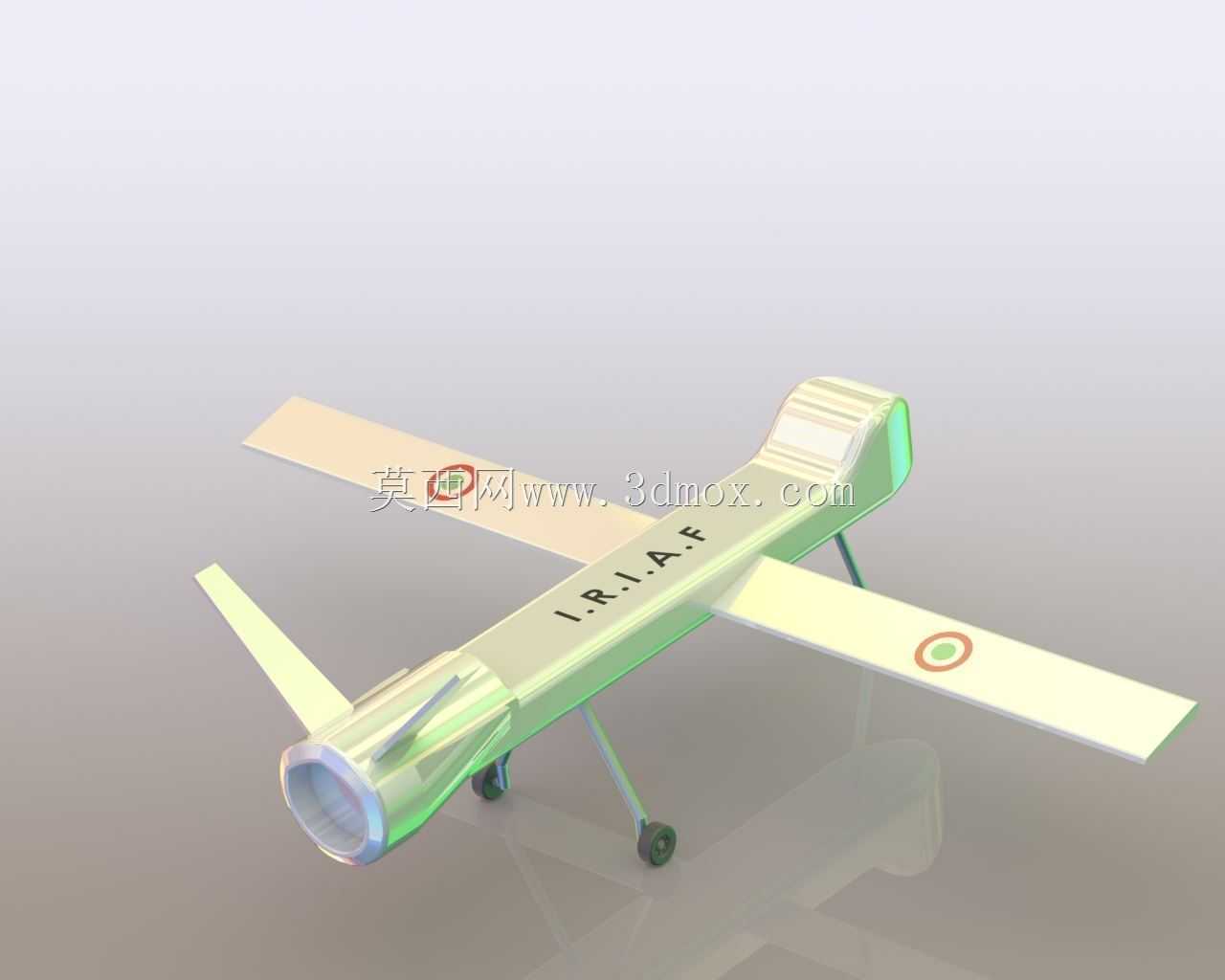

　　动力系统以后置推进螺旋桨为核心，机身尾部设置动力舱、桨轴和螺旋桨叶片。工程设计中需要校核螺旋桨旋转半径与尾翼、机身尾部之间的安全间隙，避免桨叶振动或变形时与结构干涉。动力舱周围应考虑散热通道、维修开口以及电机或发动机安装架的固定面。若采用油动方案，机身内部需规划油路、油箱隔舱、防火墙和排气通道；若采用电动方案，则应关注电池舱重量分布、线缆走向、快拆维护口和电调散热区域。

　　从外形尺寸与安装边界看，这类无人机的关键约束包括翼展方向的运输宽度、机身长度方向的存放空间、垂尾高度以及地面保障车辆的装载限制。机翼可按翼段拆分设计，通过翼身对接接头实现外场快速装配；机身各舱段之间设置定位面和紧固件孔位，便于设备维护。机载设备安装时，应将较重部件尽量布置在重心附近，避免电池、油箱或任务载荷前后偏移导致配平困难。机头下方若安装光电吊舱，需保证其俯仰、方位转动范围不与前起落架和机身蒙皮干涉；机翼下方挂点则要核对挂物离地高度，防止起飞、着陆姿态变化时发生擦地。

　　结构建模过程中，机身曲面需要保证光顺连续，尤其是机头、机尾过渡区和翼身融合位置，这些区域直接影响气动效率与后期模具加工。机翼与机身交接处应建立合理的整流区域，减少干扰阻力；尾撑、垂尾和平尾连接处需要考虑装配公差和加强角片。对于实际工程应用，还需在数字样机中继续补充翼面偏转角、螺旋桨旋转包络、起落架缓冲行程、设备舱开口、密封防雨、线缆插接以及维护工具操作空间等细节，使模型不仅具备外观展示价值，也能服务于总体布置、结构干涉检查和后续样机制造。
