60缸径103行程高压液压千斤顶

　　在重型设备检修、钢结构装配、工装夹具顶紧以及生产线重载工位调整场景里，这类单作用法兰式液压油缸是非常常见的直线顶升执行部件。不同于便携手动千斤顶的零散使用形态，该结构更偏向设备内嵌或固定工位安装，缸体中段的圆形法兰盘预留了多个螺栓过孔，安装时可以直接把缸体从安装板下方穿入，通过法兰端面贴合承载基板，沿周向布置紧固件完成锁固，相比底座焊接或者耳轴铰接的形式，法兰安装的同轴度更容易保证，顶升反力可以均匀分散到安装板面，长期承受偏载时缸筒轴线偏移量更小。

　　从现场使用逻辑来看，250巴的额定工作压力属于中高压液压系统常用区间，配套60毫米的缸体内径，理论输出推力可以通过压力乘以有效作用面积直接核算，这个推力等级覆盖了多数中小型压机压装、模具微调、重型工件举升对位的需求；103毫米的有效行程不算长，恰恰对应短行程大出力的工位特性——很多工装场景不需要长距离伸缩，只需要在毫米到百毫米级区间输出稳定顶力，短行程设计可以让活塞杆的导向配合长度占比更高，侧向抗偏载能力更强，也能减少活塞杆外露后被焊渣、切削液、粉尘污染的概率。

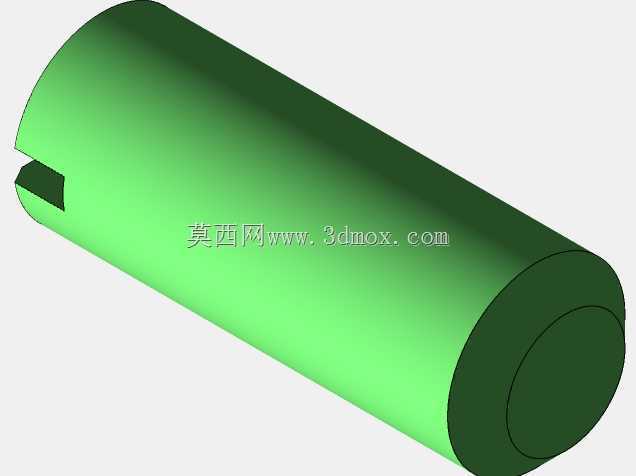

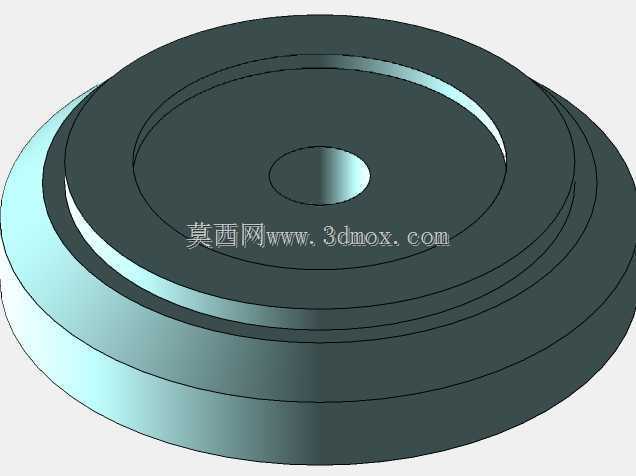

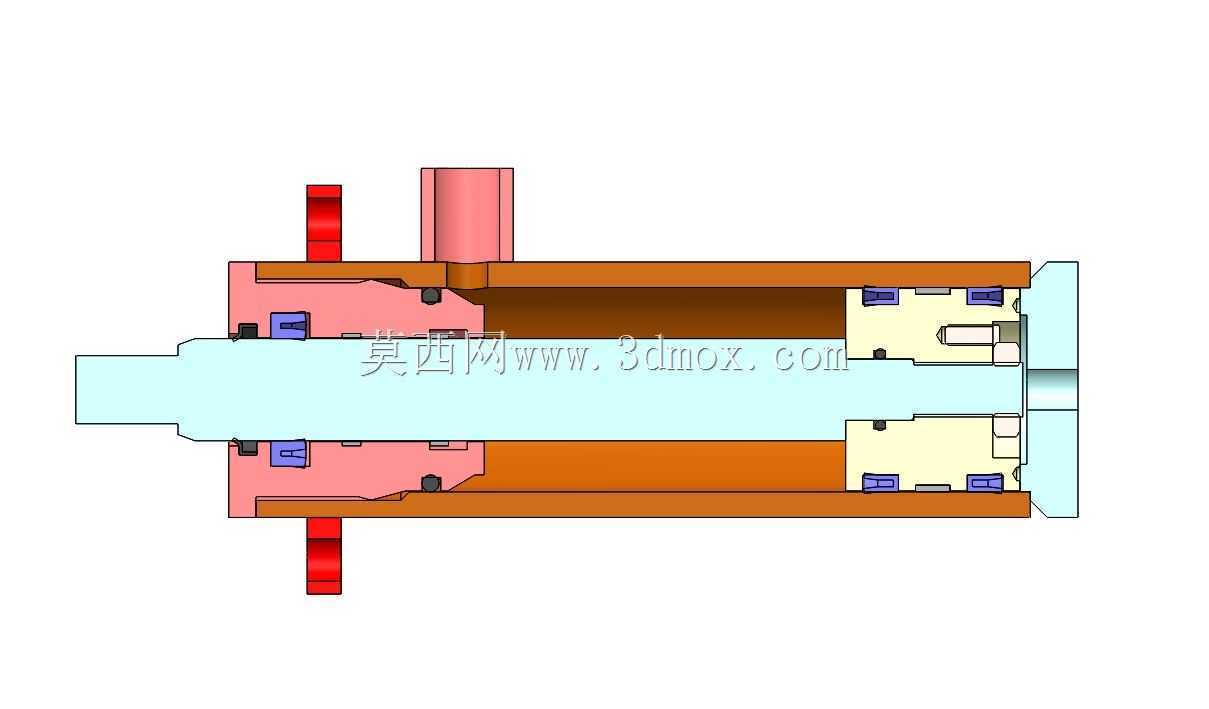

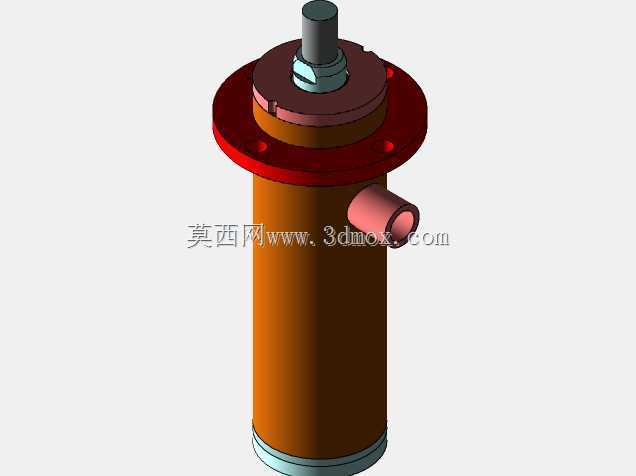

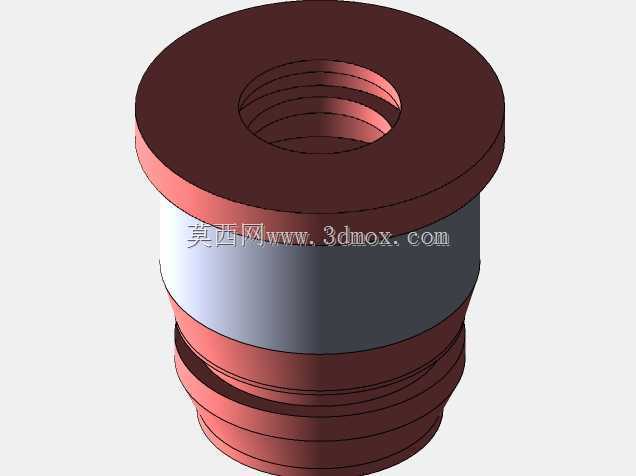

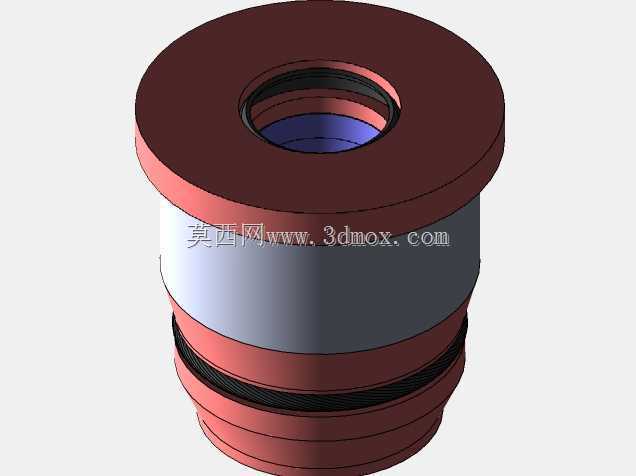

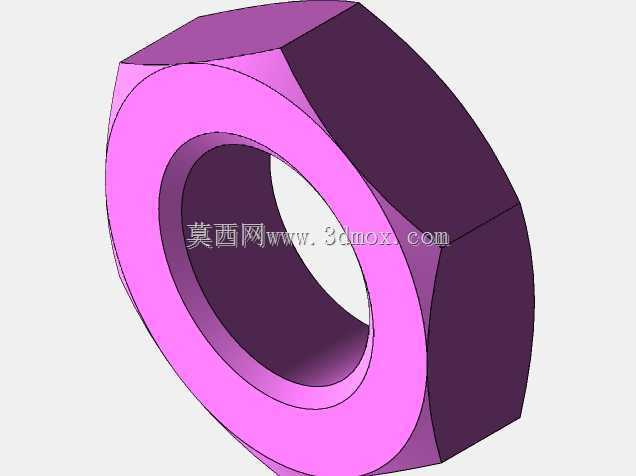

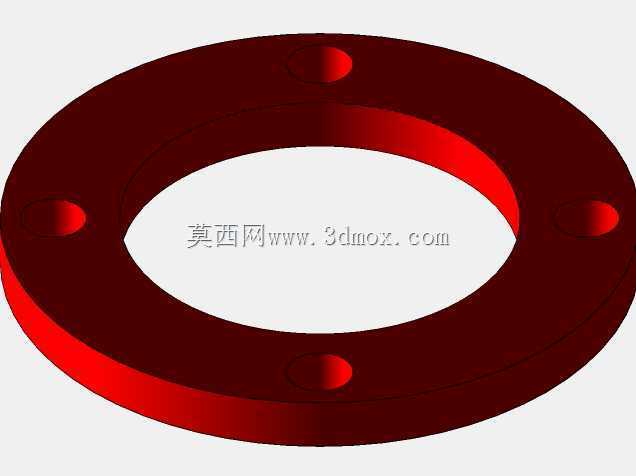

　　结构布局上，缸筒主体采用圆柱形承压腔体，底部设置端盖密封限位，顶部法兰既承担安装定位功能，也和缸筒上端的密封组件、导向套整合在一起，活塞杆从顶部导向结构伸出，杆端加工出外螺纹并配套锁紧螺母，这个细节在实际装配里实用性很强：现场可以根据被顶工件的接触面形态，在杆端加装压头、垫块、铰接顶帽或者位移传感器支架，拧动锁紧螺母就能调整附件的轴向位置并锁止，不用额外在活塞杆上焊接改装，避免破坏活塞杆表面的镀铬耐磨层。缸筒侧面斜向引出的通油口采用外接管路连接形式，油口的朝向做了侧向偏转，安装后接油管时不会和顶部的顶升工件、底部的安装支架产生空间干涉，高压油从这个通口进入无杆腔之后，推动活塞杆沿轴向伸出，回程通常依赖负载自重或者配套复位机构，这种单作用结构密封件数量少，泄漏点更少，在重载间歇作业的工况下维护成本更低。

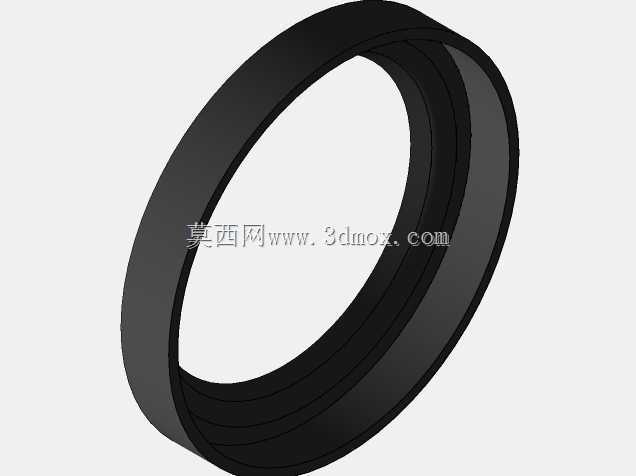

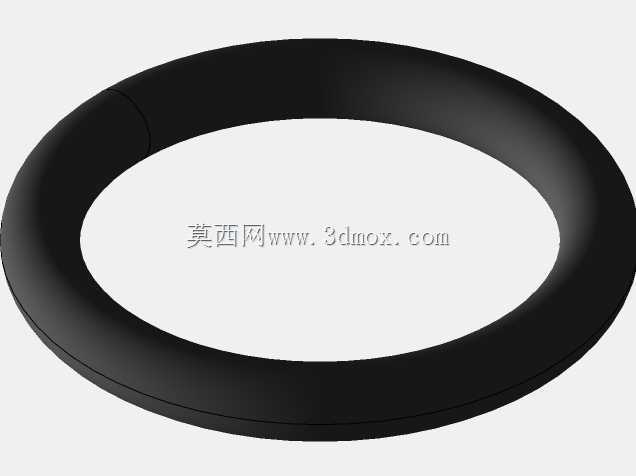

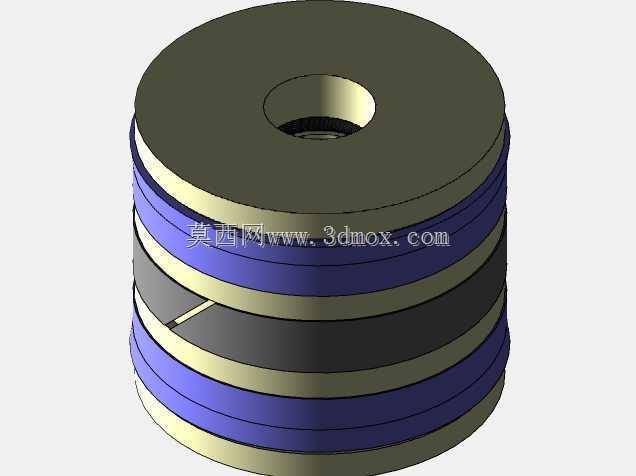

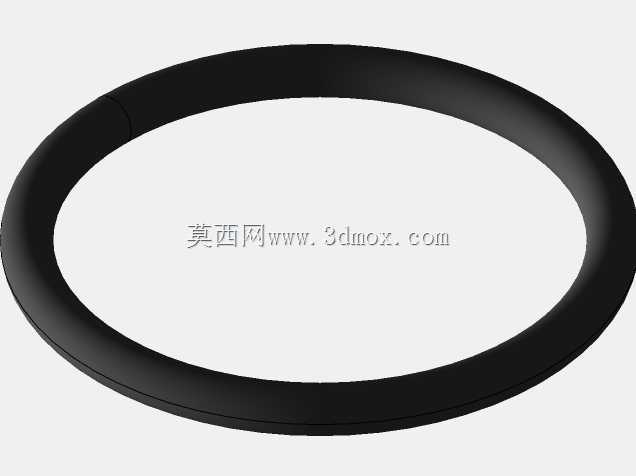

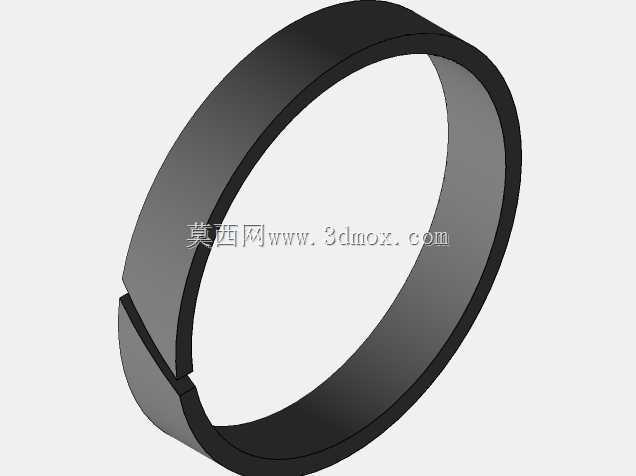

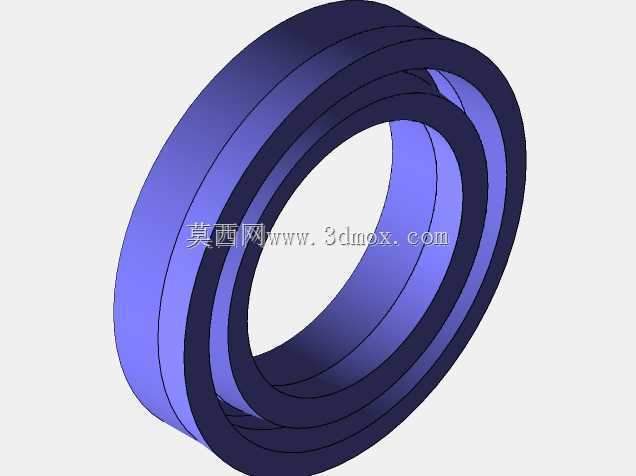

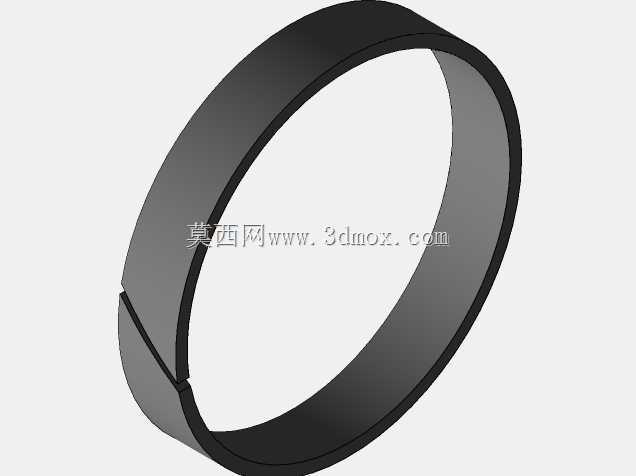

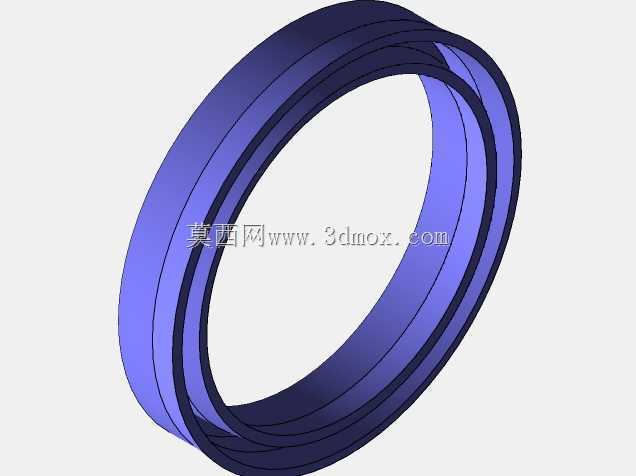

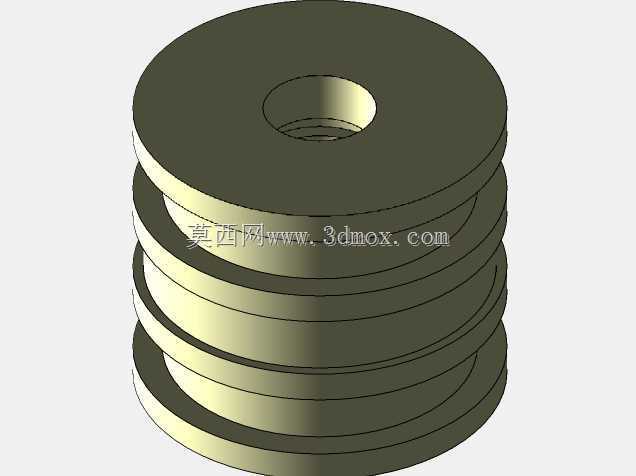

　　做三维结构设计的时候，首先要锁定的边界是法兰盘的外径与安装孔分布圆尺寸，这部分直接决定现场安装板的开孔大小和螺栓孔位坐标，如果是往现有设备里改造加装，必须先核对安装工位的预留空间：缸筒外径要能穿过安装板中心孔，法兰下端面到缸底的总长度要在设备底部预留出容纳空间，活塞杆完全伸出之后，杆端最高点不能和设备上限位结构发生硬碰撞。行程103毫米的尺寸需要在建模时明确区分全伸长度、全缩长度两个极限状态，很多新手做布局只画全缩形态，等到模拟动作时才发现活塞杆伸出后会触碰周边管线。密封沟槽的尺寸要和选定的高压密封圈、导向带规格匹配，250巴压力下缸筒内壁的粗糙度、活塞杆表面硬度和镀层厚度都有明确要求，建模时要把密封件、防尘圈、导向套的装配层级完整表达出来，避免后期加工时漏掉沟槽工序。

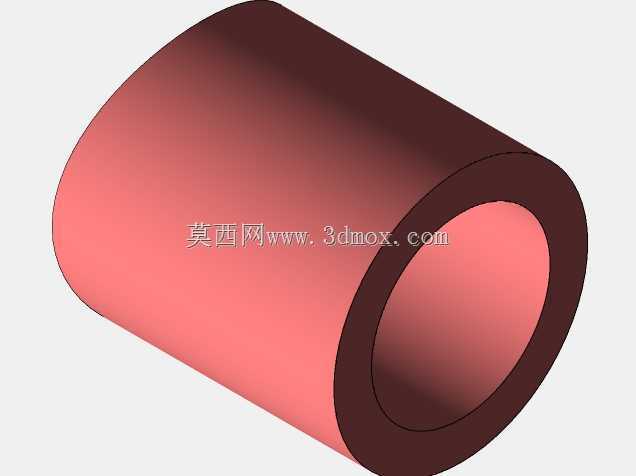

　　油口的连接形式通常会选用标准外螺纹或者焊接接管头，侧向伸出的长度也要纳入干涉检查范围，尤其是油缸并排布置在多顶点点位工装里的时候，相邻油缸的油口、油管接头要留出扳手拧紧的操作空间。这类油缸在冲压模具卸料、焊接工装工件夹紧、大型减速机装配时轴件顶出、桥梁支座小幅顶升调整里都有大量应用，设计时还要结合负载的作用点判断是否需要在杆端增加浮动接头，如果顶升负载的接触面和活塞杆轴线无法保证绝对垂直，浮动接头可以抵消微小的角度偏差，避免活塞杆承受径向弯矩导致导向带偏磨、活塞杆拉伤。日常维护层面，三维建模阶段就可以预留出密封件更换的操作空间，法兰端的紧固件要留出拆装空间，不需要把整个缸体从设备上完全拆解就能更换顶部密封组件，这对产线设备的快速维修非常关键。缸体外部的涂装通常采用工业防锈漆，活塞杆外露面做硬铬处理，车间内的焊接飞溅、切削碎屑不容易损伤杆面，能有效延长密封件的使用寿命。
